Un joint à bride sur un oléoduc à haute pression ne tombe pas en panne avec un avertissement. La pression augmente, les cycles de température, les fluides corrosifs entrent en contact avec toutes les surfaces — et lorsque la fixation ne fonctionne pas correctement, les conséquences sont immédiates et graves. C'est pourquoi les ingénieurs et les équipes d'approvisionnement des secteurs du pétrole et du gaz, de la pétrochimie et de la production d'électricité n'utilisent pas de tiges filetées en acier au carbone standard lorsqu'ils spécifient des connexions boulonnées critiques. Ils précisent Tiges filetées et goujons ASTM A193 Note B7 - et ce depuis des décennies, car le matériau répond à chaque fois aux spécifications.
Cet article explique ce qui fait du B7 le choix par défaut pour le serrage haute pression, où il est appliqué tout au long de la chaîne de valeur du pétrole et du gaz, comment il se compare aux qualités alternatives et ce qu'il faut vérifier avant de passer une commande d'approvisionnement en gros.
La plupart des tiges filetées industrielles sont fabriquées à partir d'acier à faible ou moyenne teneur en carbone et fonctionnent de manière fiable dans des environnements secs à température modérée : cadres de construction, supports de machines, supports de chemins de câbles électriques. Ce sont des conditions dans lesquelles la résistance à la traction est constante et la corrosion est gérable avec un revêtement de zinc.
Les services pétroliers et gaziers sont différents à tous égards. Les équipements de tête de puits, les brides de pipeline et le boulonnage des récipients sous pression fonctionnent à des températures pouvant dépasser 400 °C. Les pressions internes dans les réacteurs d'hydrogénation atteignent des centaines de bars. Les milieux – pétrole brut, gaz de raffinerie, sulfure d’hydrogène, condensats acides – attaquent continuellement les surfaces. Et la conséquence d’une rupture de joint n’est pas un support d’étagère desserré ; il s'agit d'une fuite de processus, d'un incident de sécurité ou d'un arrêt qui coûte des centaines de milliers de dollars par jour.
L'acier au carbone standard perd rapidement sa résistance à la traction au-dessus de 200 °C, n'est pas conçu pour le service dans les récipients sous pression et se corrode rapidement sans protection de surface qui se dégrade avec le temps. Ces limitations ne sont pas acceptables dans le domaine du boulonnage pétrolier et gazier. produits de tiges filetées et de goujons conçus pour les applications industrielles exigeantes sont le seul point de départ approprié pour cette classe de service.

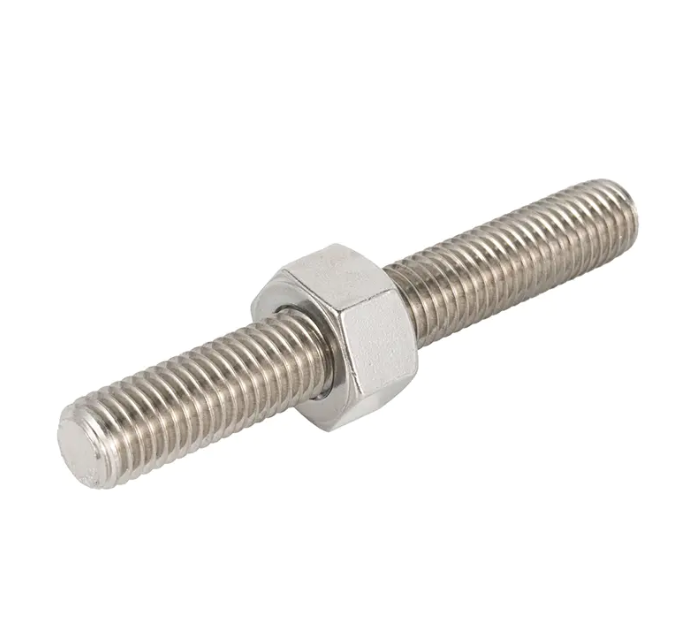

ASTM A193 est la spécification régissant les matériaux de boulonnage en acier allié et en acier inoxydable pour un service à haute température ou haute pression. Le grade B7 est le grade le plus largement utilisé dans cette spécification. Il désigne un acier allié au chrome-molybdène – généralement AISI 4140 ou 4142 – qui a été trempé et revenu pour obtenir une combinaison précise de résistance, de ténacité et de résistance à la chaleur.
Le processus de trempe et de revenu n’est pas une finition facultative. C'est le mécanisme qui offre les performances du B7. Le chauffage de l'acier à une température d'austénisation, une trempe rapide dans de l'huile ou de l'eau, puis un revenu à une température contrôlée plus basse affine la microstructure et confère la résistance à la traction, la limite d'élasticité et la ductilité requises par la norme ASTM. Sans ce traitement, le même acier allié ne répondrait pas aux spécifications.
| Propriété | Exigence |
|---|---|
| Résistance à la traction (min) | 125 ksi / 862 MPa |
| Limite d'élasticité (min) | 105 ksi / 724 MPa |
| Allongement (min) | 16% |
| Réduction de surface (min) | 50% |
| Dureté (max) | 35 HRC / 321 HBW |
| Température maximale de service | ~450°C (840°F) |
La dureté maximale est aussi importante que les minimales. La dureté de plafonnement à 35 HRC contrôle la susceptibilité à la fragilisation par l'hydrogène et à la fissuration par corrosion sous contrainte – des modes de défaillance importants dans les environnements contenant de l'hydrogène ou du sulfure d'hydrogène humide. Pour un aperçu complet du cadre de spécification, conseils techniques sur les classifications des matériaux de boulonnage ASTM A193 fournit un contexte utile sur la couverture des notes et le contexte historique.
Notre Tiges filetées ASTM A193 B7 certifiées conformes aux exigences de service haute pression sont produits selon les spécifications complètes avec des rapports d'essais de matériaux disponibles par lot de production.
Les tiges filetées et les goujons B7 apparaissent tout au long de la chaîne de valeur du pétrole et du gaz, depuis l'équipement de forage en amont jusqu'au traitement en aval par la raffinerie. Le fil conducteur est toujours le même : haute pression, température élevée ou exposition à des produits chimiques agressifs – généralement les trois simultanément.
Chaque joint à bride sur un oléoduc ou un gazoduc à haute pression est un point de fuite potentiel. Les goujons B7, associés aux écrous hexagonaux lourds ASTM A194 Grade 2H, constituent le système de fixation standard pour les brides ASME B16.5 de classe 600, classe 900 et supérieures. La combinaison fournit la charge de boulon nécessaire pour asseoir le joint uniformément et maintenir une étanchéité tout au long des cycles de pression et de température tout au long de la durée de vie du pipeline.
Les réacteurs d'hydrogénation des raffineries fonctionnent à des pressions partielles d'hydrogène pouvant atteindre 200 bars ou plus, à des températures supérieures à 300°C. Les boulons qui scellent les brides du réacteur doivent maintenir une force de serrage à température sans fluage et relaxation qui ouvrirait le joint. La rétention de la limite d'élasticité du B7 à des températures élevées – nettement meilleure que celle de l'acier au carbone standard – en fait le matériau spécifié dans les codes de récipient ASME Section VIII pour ce service.
À la tête du puits, les arbres de Noël et les connexions des collecteurs sont des joints boulonnés qui doivent résister à la pression du puits de forage tout au long de la durée de vie du puits. Les goujons B7 offrent la capacité de traction pour les équipements classés API 6A et ASME tout en maintenant la stabilité dimensionnelle dans les larges variations de température entre la température ambiante de la surface et la température du fluide produit.
Les équipements de stockage et de transfert de GNL présentent le défi inverse : un froid extrême plutôt qu’une chaleur extrême. L'acier allié standard B7 perd sa résistance aux chocs à des températures inférieures à zéro, c'est pourquoi les applications GNL nécessitent une nuance différente. Pour ces services, notre Tiges filetées ASTM A320 L7 certifiées pour un service cryogénique et basse température sont les spécifications correctes - conçues pour répondre aux exigences de résistance aux chocs auxquelles B7 ne répond pas.
Le B7 est le bon choix pour la plupart des boulonnages à haute pression pour le pétrole et le gaz, mais ce n'est pas le bon choix pour chaque application. Comprendre quand spécifier une variante ou une alternative évite à la fois une sous-spécification et des coûts inutiles.
L'A354 Grade BD a une résistance à la traction supérieure à celle du B7 — environ 150 ksi minimum contre 125 ksi — et constitue la norme pour les châssis automobiles et les applications structurelles lourdes à température ambiante. La principale distinction est la résistance à la chaleur. B7 conserve une résistance significative jusqu'à environ 450°C ; Ce n'est pas le cas de l'acier allié de grade 8. Pour le service à brides dans le pétrole et le gaz à des températures élevées, B7 est la spécification correcte, quelle que soit la comparaison de la résistance à la traction. Le grade 8 convient au boulonnage structurel à température ambiante où la résistance statique maximale est la contrainte de conception.
Le B7M est une variante de dureté inférieure du même alliage, produite à un maximum de 22 HRC au lieu des 35 HRC du B7. Une dureté inférieure réduit considérablement la susceptibilité à la fissuration sous contrainte du sulfure (SSC) dans les environnements contenant du sulfure d'hydrogène humide – la condition définie dans la NACE MR0175/ISO 15156 comme « service acide ». Si le pipeline ou le navire transporte du brut acide ou du gaz contenant du H₂S en phase aqueuse, B7M est la spécification requise, et non la norme B7. Le compromis est une résistance à la traction et une limite d'élasticité inférieures, ce qui affecte la conception des joints. La norme B7 n'est pas acceptable pour le service acide tel que spécifié ; le plafond de dureté est trop élevé.
Pour les applications au-dessus du plafond de température du B7 (certains réacteurs de reformage, brides de surchauffeurs de vapeur et boulonnages de production d'électricité à haute température), l'ASTM A193 B16 (un alliage chrome-molybdène-vanadium) maintient la résistance aux températures où le B7 commence à se détendre. Le B16 entraîne un coût plus élevé et est une qualité spécialisée ; Confirmez la température de service réelle par rapport aux exigences du code de conception avant la mise à niveau.
| Grade | Caractéristique clé | Application typique |
|---|---|---|
| ASTM A193 B7 | Résistance à la traction de 125 ksi, nominale à ~450°C | Brides pour pétrole et gaz, récipients sous pression, pipeline |
| ASTM A193 B7M | Dureté inférieure, résistant au SSC | Service aigre (environnements H₂S) |
| ASTM A320 L7 | Résistance élevée aux chocs à des températures inférieures à zéro | GNL, stockage cryogénique, service froid |
| A354 Niveau BD (Niveau 8) | Résistance à la traction de 150 ksi, température ambiante uniquement | Acier de construction, automobile, machinerie lourde |
| ASTM A193 B16 | Rétention de résistance au-dessus de 450°C | Surchauffeurs de vapeur, réacteurs à très haute température |
La composition en acier allié du B7 offre d'excellentes performances mécaniques mais une résistance inhérente modeste à la corrosion. Dans les plates-formes offshore, les raffineries côtières, les environnements de traitement chimique et tout service soumis à une exposition cyclique à l'humidité, le traitement de surface est un facteur principal dans l'intervalle de maintenance et la durée de vie totale de l'assemblage de fixations.
Dacromet est le traitement de spécification pour les goujons B7 dans des environnements de corrosion exigeants. Le revêtement — un système de flocons de zinc et d'aluminium à base d'eau durci à environ 300 °C — offre 500 à 1 000 heures de résistance au brouillard salin neutre lors de tests standardisés, surpassant largement le zinc électrolytique. Il est important de noter que le Dacromet est appliqué sans processus électrochimiques, ce qui signifie aucune absorption d'hydrogène et aucun risque de fragilisation par l'hydrogène. Pour les fixations B7 à haute résistance où la fragilisation est un problème, cela est important. L'épaisseur du film de 8 à 12 microns permet aux fils revêtus de rester dans la classe de tolérance sans le filetage surdimensionné requis par la galvanisation à chaud.
Une couche de PTFE appliquée sur le Dacromet résout le problème de friction du filetage qui provoque une dispersion du couple lors de l'installation d'assemblages de goujons de grand diamètre. Un coefficient de frottement uniforme sur tous les goujons dans un modèle de bride à plusieurs boulons est essentiel pour obtenir une contrainte d'assise constante du joint – la base d'un joint sans fuite. La couche de finition PTFE réduit également le risque de grippage sur les goujons de grand diamètre (M27 et supérieur) où les couples d'installation sont élevés.
Le zinc électrolytique offre une protection adéquate aux tiges B7 dans des environnements intérieurs modérés ou extérieurs abrités. Il n'est pas spécifié pour les services offshore, les installations côtières ou les environnements soumis à des éclaboussures de produits chimiques. Le principal avantage est le coût et la disponibilité ; pour les applications industrielles générales à haute résistance où l'environnement d'installation n'est pas agressif, le B7 zingué est le choix économique.
Les tiges filetées B7 destinées au service d'équipements sous pression régulés nécessitent une documentation et une vérification qui vont au-delà du contrôle dimensionnel et de l'inspection visuelle. La liste de contrôle suivante reflète les exigences minimales de qualité pour les achats dans les applications pétrolières et gazières, pétrochimiques et de production d'électricité.
L'approvisionnement en tiges filetées et goujons B7 auprès d'un fabricant doté de capacités de production intégrées (frappe à froid, laminage de filets, traitement thermique et traitement de surface sous un seul système de gestion de la qualité) offre la traçabilité et la cohérence des lots qu'exigent les applications de service critiques. Pour les spécifications en dehors des gammes commerciales standard, la capacité de fabrication sur mesure est le facteur déterminant pour savoir si un fournisseur peut réellement fournir ce qu'exigent les spécifications techniques.
1-8 UNC *5" tiges filetées en acier allié ASTM A193 B7, goujons filetés de qualité L7
Boulon hexagonal à filetage complet en oxyde noir SS304 A2-70 DIN 933
Acier allié M27*300 PTFE/Dacromet enduisant les goujons de tiges filetés B7
1-8 UNC *5" Tiges filetées en acier allié ASTM A193 B7
Le bleu de M27*300 PTFE/Dacromet a enduit ASTM A320 L7 Rods entièrement filetés

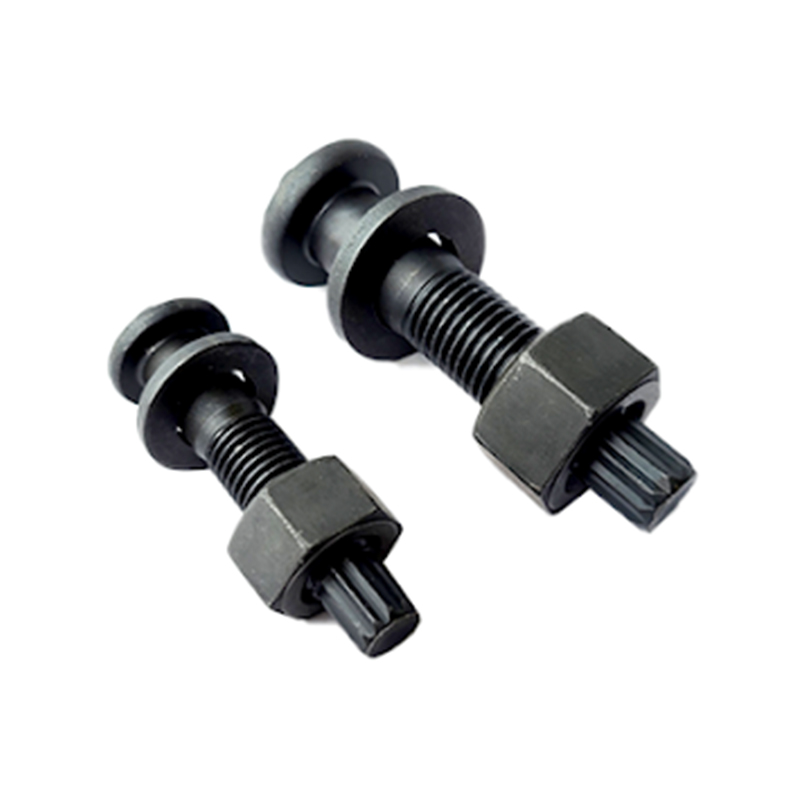

Boulon de cisaillement à couple ASTM F2280 A490 galvanisé à chaud
