Niveaux de résistance des noix et ce qu'ils signifient réellement pour l'intégrité des articulations

Les marquages de résistance des écrous sont souvent interprétés à tort comme une spécification autonome, alors qu'en réalité ils n'ont une signification structurelle que dans le contexte du boulon auquel ils sont associés. Un écrou en acier au carbone de grade 8 associé à un boulon de grade 4.8 ne crée pas un joint plus solide : il en crée un qui ne correspond pas, où le filetage du boulon plus souple se dénudera avant que l'écrou n'atteigne sa limite de charge, produisant un mode de défaillance à la fois fragile et difficile à détecter lors de l'inspection. La règle d'appariement correcte est que la charge d'épreuve de l'écrou doit atteindre ou dépasser la charge de traction ultime minimale du boulon pour le même diamètre de filetage, c'est pourquoi la norme ISO 898-2 spécifie les qualités d'écrou non pas uniquement en fonction de la résistance à la traction, mais en fonction du taux de dénudage - le rapport entre la zone de cisaillement du filetage de l'écrou et la zone de contrainte de traction du boulon.

Pour Écrous en acier au carbone , la matrice d'appariement pratique est la suivante : écrous grade 4 avec boulons grade 4.6 et 4.8 (construction générale, assemblages non critiques) ; Écrous de grade 8 avec boulons de grade 8.8 (connexions en acier de construction, bases de machines) ; Écrous de grade 10 avec boulons de grade 10,9 (applications automobiles et d'équipement lourd à charge élevée). L'utilisation d'un écrou de qualité inférieure avec un boulon de haute qualité - une substitution qui se produit lorsque les composants sont achetés séparément - déplace le lieu de défaillance vers les filetages de l'écrou, produisant une rupture de dénudage qui libère soudainement la charge de serrage plutôt que l'allongement que produirait une rupture de boulon de haute qualité. Dans les applications de charges sismiques et dynamiques, cette distinction fait la différence entre un joint qui avertit avant de se rompre et un autre qui ne le fait pas.

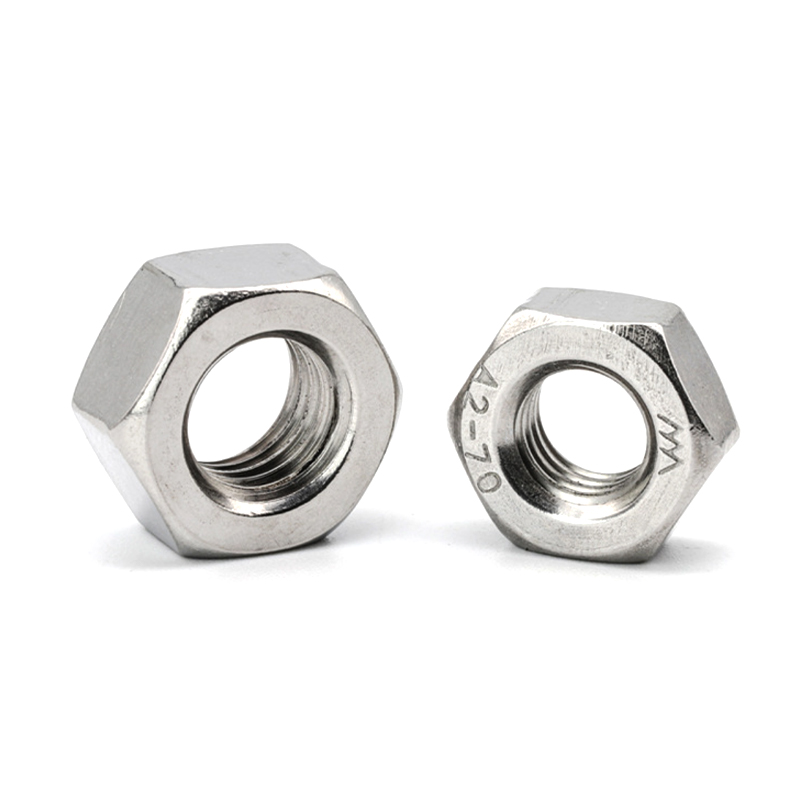

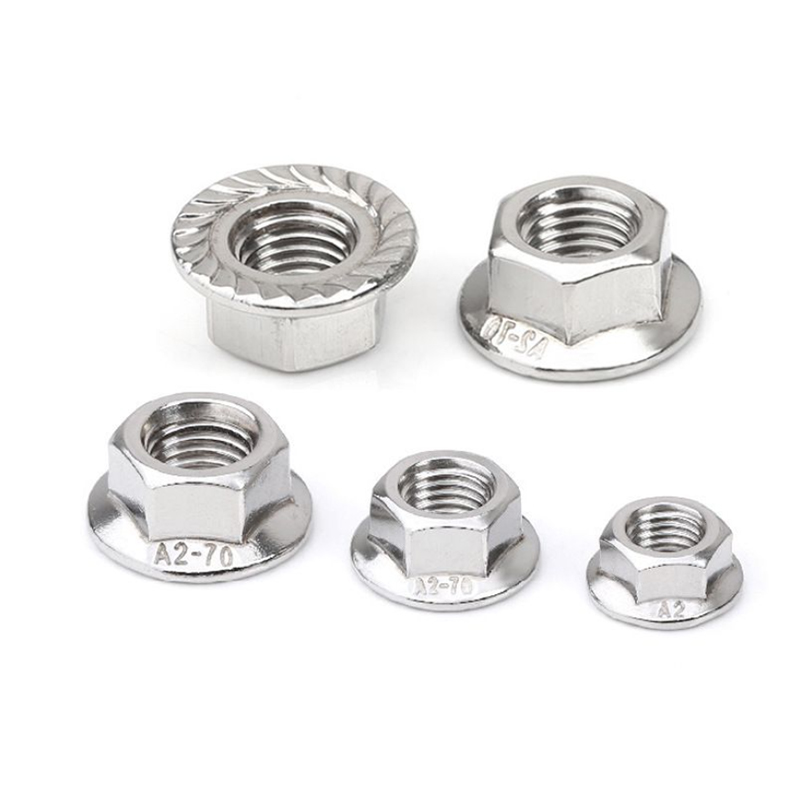

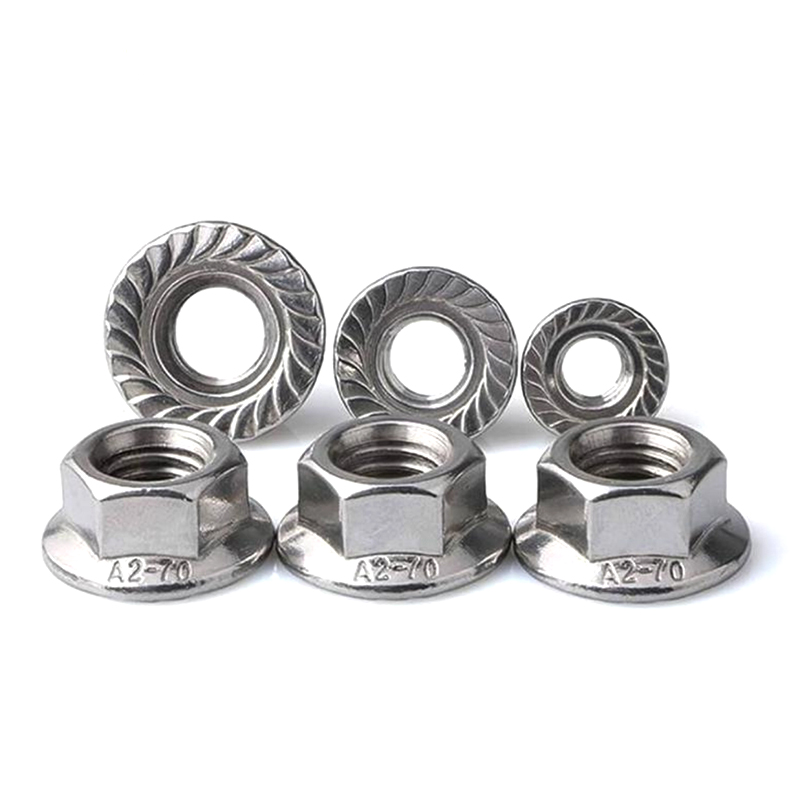

Les écrous en acier inoxydable introduisent une complication supplémentaire : les nuances austénitiques 304 et 316 ne peuvent pas être traitées thermiquement pour atteindre les niveaux de charge d'épreuve de l'acier au carbone de qualité 8 ou 10. Les désignations A2-70 et A4-70 (pour 304 et 316 respectivement) correspondent à une résistance à la traction minimale de 700 MPa, ce qui équivaut à environ la classe 7 dans le système de l'acier au carbone. Lorsqu'une force de serrage plus élevée est requise dans des environnements corrosifs, A4-80 (316 SS, 800 MPa minimum) est disponible mais doit être explicitement spécifié, car A4-70 est la qualité d'approvisionnement par défaut sur la plupart des marchés et les deux sont visuellement impossibles à distinguer sans vérification du marquage.

Mécanique des rondelles élastiques : quand l'élasticité empêche le desserrage et quand ce n'est pas le cas

Le mécanisme anti-desserrage d'une rondelle élastique est fréquemment cité mais rarement examiné en détail - et l'écart entre le mécanisme supposé et réel explique pourquoi les rondelles élastiques ne parviennent pas à empêcher le desserrage dans certains environnements vibratoires. L'explication courante est que le retour élastique de la rondelle maintient la charge de serrage à mesure que le joint se stabilise. Ceci est partiellement correct pour les vibrations basse fréquence et de faible amplitude. Cependant, des recherches — en particulier le test de vibration Junker (DIN 65151) — ont démontré que, sous des vibrations transversales (direction du cisaillement) à des fréquences supérieures à environ 10 Hz, les rondelles élastiques fendues standard peuvent en fait accélérer le desserrage. Le mécanisme est contre-intuitif : les arêtes vives de la rondelle, destinées à mordre dans la tête du boulon et le substrat, créent des concentrations de contraintes qui déclenchent un micro-glissement à l'interface du filetage plutôt que de l'inhiber.

Comprendre cela permet aux ingénieurs de sélectionner le type de rondelle approprié pour l'application plutôt que d'utiliser par défaut une rondelle fendue standard pour tous les assemblages vibrants :

• Rondelles élastiques fendues standard ( Rondelles en acier au carbone , DIN 127) — Efficace dans les environnements de vibrations à basse fréquence (inférieures à 5–8 Hz) tels que les pompes à mouvement alternatif lent et les entraînements de convoyeurs industriels à basse vitesse. L'espace divisé offre une récupération élastique suffisante pour compenser les pertes d'encastrement et les légers cycles thermiques. Non recommandé comme seule mesure anti-desserrage dans les ensembles moteurs ou ventilateurs haute fréquence.
• Rondelles élastiques robustes — Section transversale plus épaisse et fente plus large que la norme DIN 127, offrant une plus grande plage de déflexion du ressort. Mieux adapté aux connexions présentant des pertes d'encastrement importantes (matériaux de substrat souples, surfaces peintes) où les rondelles standard fléchissent complètement et deviennent rigides avant que l'encastrement ne soit terminé. Commun dans le montage de panneaux électriques et les bases d’équipements CVC.
• Rondelles élastiques ondulées (ondulées) — Plusieurs points de contact répartissent la charge du ressort plus uniformément et permettent une plus grande déviation totale sans jeu permanent. Utilisé dans le montage d'instruments de précision et les assemblages d'éclairage où le boulon n'est pas complètement serré pour résister à la charge, et la rondelle doit fonctionner comme un élément conforme sur une plage de valeurs de précharge.
• Rondelles en acier inoxydable (qualité ressort 304/316) — Requis lorsque l'environnement de base élimine les options en acier au carbone. Notez que l'acier inoxydable austénitique standard 304 a une limite d'élasticité inférieure à celle de l'acier à ressorts en carbone trempé, ce qui signifie qu'une rondelle en acier inoxydable de géométrie identique aura moins de force de ressort que son équivalent en acier au carbone. Pour les applications nécessitant à la fois une résistance à la corrosion et une force de ressort élevée, l'acier inoxydable 316 dans un profil robuste ou une configuration à ressort à disque (Belleville) est la solution technique.

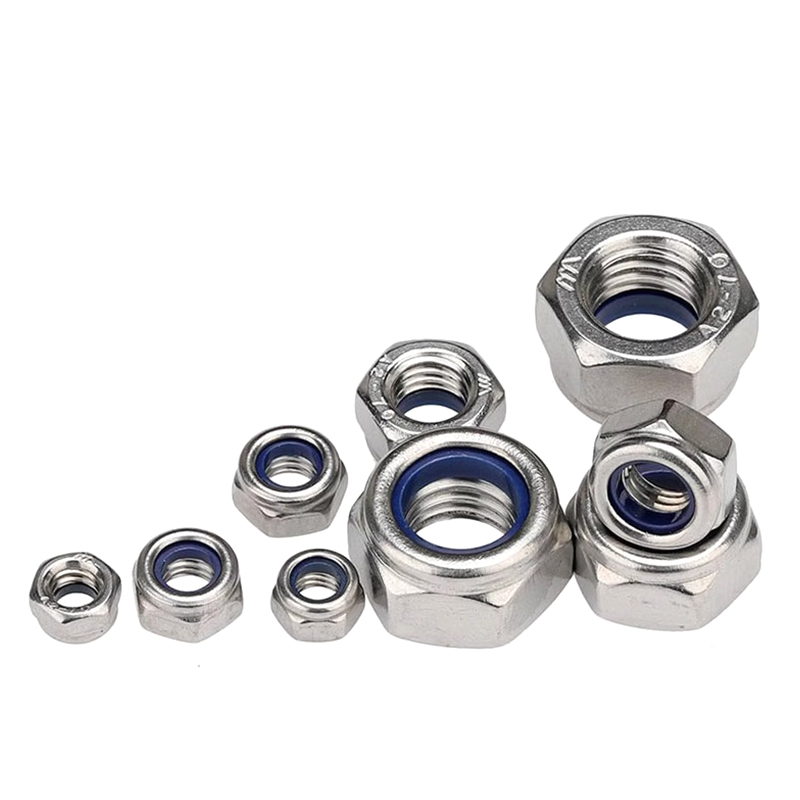

Pour motor, vehicle, and fan assemblies operating above 15 Hz, the most reliable anti-loosening strategy pairs a prevailing-torque locking nut (nylon insert or all-metal deformed thread) with a flat washer for load distribution — not a spring washer alone. Spring washers serve best as a supplement to adequate preload, not as a replacement for it.

Compatibilité galvanique entre les écrous, les rondelles et le substrat dans les environnements corrosifs

La sélection d'écrous et de rondelles résistants à la corrosion indépendamment les uns des autres et du substrat avec lesquels ils entrent en contact est l'une des causes les plus courantes de corrosion accélérée des joints dans les installations extérieures et marines. La corrosion galvanique nécessite trois conditions simultanément : deux métaux avec un potentiel électrochimique différent, un électrolyte conducteur (humidité, brouillard salin) et un chemin métallique continu entre eux. Dans un assemblage boulonné, ces conditions sont fréquemment remplies à chaque interface de contact (boulon à écrou, rondelle à substrat et rondelle à tête de boulon), ce qui signifie que chaque interface doit être évaluée indépendamment pour vérifier la compatibilité galvanique.

La règle du rapport de surface est le principe le plus critique dans la conception de joints mixtes métalliques : lorsque des métaux différents doivent entrer en contact les uns avec les autres, le métal le plus noble (le plus élevé dans la série galvanique) doit toujours être le composant de plus petite surface. Une petite rondelle en acier inoxydable en contact avec une grande structure en acier au carbone produit moins de courant galvanique – et donc moins de corrosion – qu'une grande rondelle en acier inoxydable en contact avec une petite tête de boulon en acier au carbone. Cette règle contre-intuitive régit le taux de corrosion plus que la différence de potentiel absolue, et sa compréhension permet des conceptions pratiques de joints à matériaux mixtes sans nécessiter une isolation galvanique complète à chaque interface. En tant que fabricant desservant les marchés des fixations automobiles et industrielles, Shanghai Soverchannel Industrial Co., Ltd. applique ce principe lorsqu'elle conseille ses clients sur les spécifications complètes d'assemblage des fixations, et pas seulement sur la sélection de composants individuels.

Noircissement, Dacromet et revêtement de zinc : adapter le traitement de surface à l'exposition opérationnelle

La sélection du traitement de surface des écrous et des rondelles en acier au carbone est souvent réduite à une décision de coût, alors qu'elle devrait être une décision de classe d'exposition. Les trois systèmes de traitement dominants pour les fixations en acier au carbone – noircissement (oxyde noir), galvanoplastie (zinc) et revêtement Dacromet – fonctionnent selon des mécanismes de protection contre la corrosion fondamentalement différents, ce qui signifie que leurs performances divergent fortement à mesure que la gravité de l'environnement augmente. L'application d'une logique d'optimisation des coûts au traitement de surface sans tenir compte de la classe d'exposition produit régulièrement des défaillances au cours de la première saison de service dans les applications industrielles extérieures.

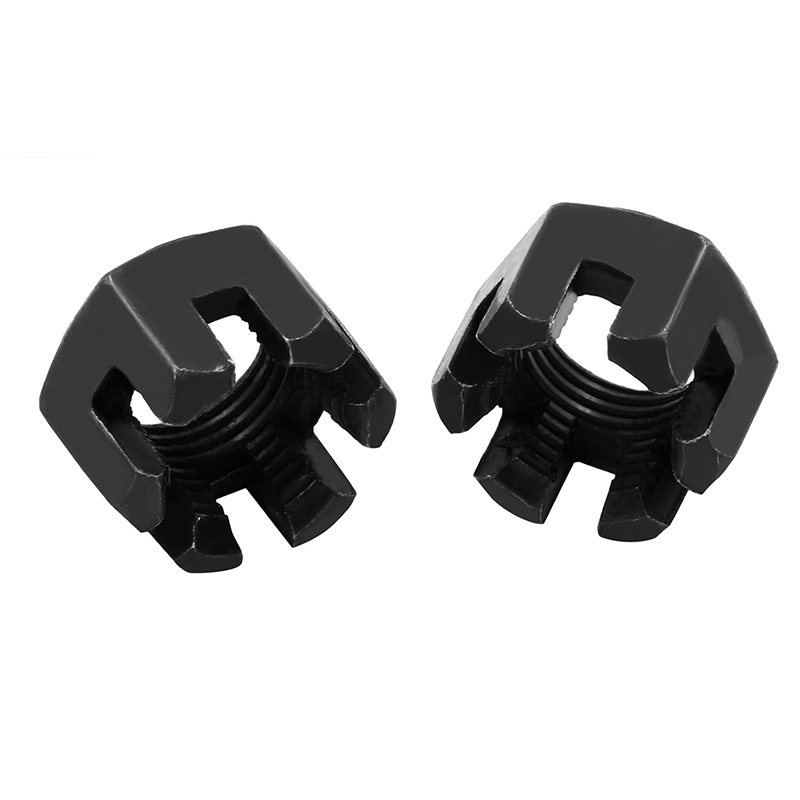

• Noircissement (revêtement de conversion d'oxyde noir) — Produit une couche de magnétite (Fe₃O₄) généralement de 1 à 2 µm d'épaisseur. Fournit à lui seul une protection contre la corrosion essentiellement à barrière nulle : sa seule fonction contre la corrosion est de retenir l’huile ou la cire appliquée après le traitement, qui constitue la véritable couche protectrice. La résistance au brouillard salin sans huile est inférieure à 2 heures. Avec de l'huile, 24 à 48 heures. Convient aux composants de précision en intérieur, aux raccords hydrauliques et au matériel d'outillage où l'apparence (finition noire non réfléchissante) et la neutralité dimensionnelle (pas d'ajout d'épaisseur mesurable) comptent plus que la durabilité en extérieur. Spécifié pour les écrous en acier inoxydable et les écrous en acier au carbone dans les boîtiers d'équipements optiques, médicaux et électroniques.
• Électrogalvanisation (galvanoplastie au zinc, 5 à 12 µm) — Fournit une protection sacrificielle contre le zinc évaluée entre 72 et 200 heures de brouillard salin selon la norme ISO 9227, en fonction de l'épaisseur et du traitement de passivation (chromate transparent, jaune ou noir). Convient pour la classe de service 1 (intérieur sec) et la classe de service 2 (condensation occasionnelle, extérieur abrité). L'ajustement du filetage doit tenir compte de l'accumulation de revêtement : un revêtement de zinc bilatéral de 12 µm ajoute environ 0,024 mm au diamètre du filetage, ce qui peut resserrer la tolérance de classe d'ajustement de 6H à 5H efficacement - ce qui est pertinent lorsque des rondelles en acier inoxydable ou des rondelles plates trempées sont utilisées dans des assemblages à tolérance étroite avec des écrous plaqués.
• Revêtement Dacromet (flocons de zinc-aluminium, 4 à 8 µm) — Bien qu'il soit plus fin que l'électrogalvanisation, le Dacromet atteint une résistance au brouillard salin de 500 à 1 500 heures grâce à la structure de flocons denses et superposés qui crée un chemin tortueux pour les ions corrosifs. De manière critique, Dacromet s'applique comme un processus de trempage ou de pulvérisation qui ne nécessite pas de décapage à l'acide et n'introduit donc aucun risque de fragilisation par l'hydrogène - la principale raison pour laquelle il est spécifié pour les écrous à haute résistance de grade 10.9 et 12.9 où l'électrogalvanisation est interdite par la plupart des normes automobiles et de machinerie lourde. La teneur en aluminium du liant auto-répare également les dommages de surface mineurs grâce à une oxydation préférentielle, prolongeant ainsi la durée de vie dans les environnements sujets à l'abrasion tels que les joints de construction extérieurs et les assemblages de garde-corps.

Grâce à un système d'inspection de processus complet développé au fil des années de fourniture à l'industrie des fixations automobiles, Shanghai Soverchannel Industrial Co., Ltd. maintient l'épaisseur du revêtement et la vérification de l'adhérence comme étapes standard de contrôle de qualité sortant pour tous les écrous en acier au carbone, rondelles en acier au carbone, écrous en acier inoxydable et rondelles en acier inoxydable traités - fournissant aux clients des domaines de l'ingénierie, de la construction et de l'industrie la documentation de traçabilité nécessaire aux audits de qualité des projets et à la conformité de la garantie à long terme.
