Haute vitesse, serpentine et circulaire : comment chaque architecture de machine à tresser les câbles détermine les caractéristiques de sortie

Les trois principaux machine à tresser les cordes Les structures – machines à tresser à grande vitesse, machines à tresser en serpentin et machines à corde circulaire – ne sont pas simplement des variantes rapides du même mécanisme. Chaque architecture produit une géométrie de tresse fondamentalement différente, qui à son tour détermine les produits finaux qu'elle peut fabriquer de manière réaliste avec une qualité commerciale. Faire correspondre le type de machine aux exigences du produit est la première décision technique dans toute configuration de ligne de production de câbles.

Les machines à tresser à grande vitesse utilisent un système de support de mât de mai où les bobines se déplacent selon des chemins en huit imbriqués autour d'un point central. La fréquence de croisement est élevée, produisant un entrelacement serré et dense avec une texture de surface constante — bien adapté aux lacets, aux cordons décoratifs et aux cordes de sacs cadeaux où l'apparence et l'uniformité comptent autant que la résistance à la traction. L'avantage déterminant est le débit : des vitesses de production de 80 à 150 m/min sont réalisables sur les applications à fils fins, qu'aucune autre architecture de tressage ne peut égaler avec une qualité équivalente.

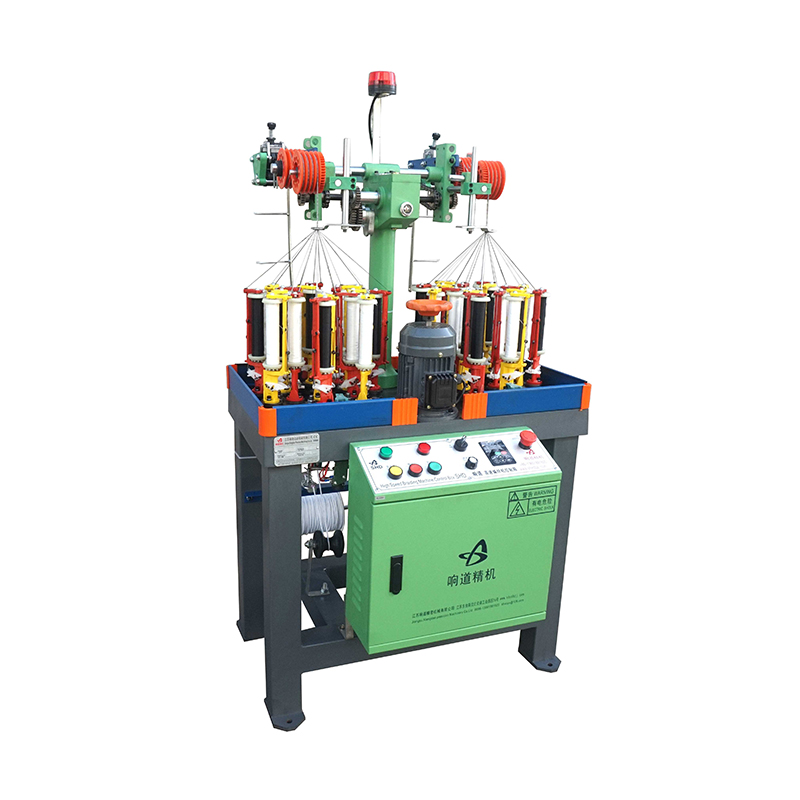

Les machines à tresser serpentines déplacent les porteurs sur des pistes sinusoïdales (à motif ondulé) plutôt que sur des trajectoires circulaires. Cette géométrie produit des structures de tresses plates ou semi-plates difficiles voire impossibles à réaliser sur des machines à mâts circulaires. Les tresses plates sont essentielles pour les applications telles que les poignées de sacs, les sangles de bagages et les rubans décoratifs où la surface tissée doit reposer à plat contre un substrat. Le chemin serpentin permet également des largeurs de tresse plus larges que les machines circulaires d'empreinte équivalente.

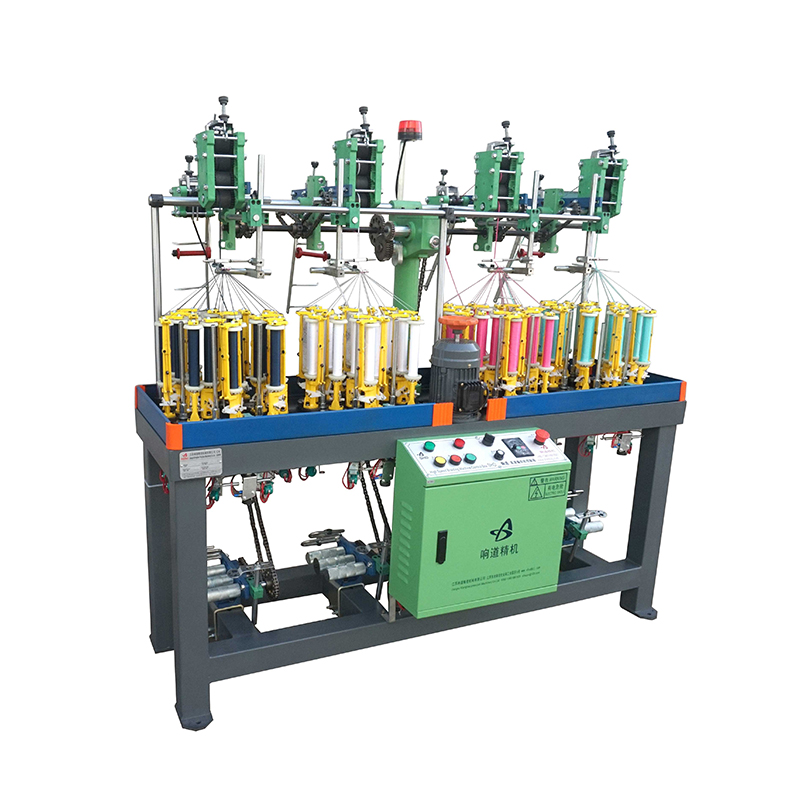

Les machines à câbles circulaires produisent des tresses rondes avec une âme creuse ou pleine, selon qu'un fil d'âme passe par le mandrin central. La géométrie circulaire applique simultanément une tension uniforme à partir de toutes les positions du porteur, ce qui explique pourquoi les cordes tressées circulaires ont une rondeur et une concentricité supérieures par rapport aux alternatives torsadées ou tressées en serpentin. Ceci est important pour les cordes suspendues et les cordes à bagages où la corde doit passer proprement à travers les œillets, les poignées ou les taquets à came sans se coincer.

Nombre de porteurs et angle de tresse : les deux variables qui contrôlent la qualité de sortie de la machine à tresser les câbles

Chaque fiche technique d'une machine à tresser les câbles répertorie le nombre de porteurs et la vitesse d'enroulement, mais la relation entre ces deux chiffres - et l'angle de tressage qu'ils déterminent ensemble - est rarement expliquée en termes pratiques à des fins d'approvisionnement ou de planification de la production. Le comprendre informe directement sur la sélection de la machine et la configuration des paramètres de production.

Le nombre de porteurs détermine combien d’extrémités de fil sont entrelacées en un seul passage autour de la circonférence de la tresse. Un nombre plus élevé de porteurs produit des tresses plus denses avec plus de points d'entrelacement par unité de longueur, ce qui se traduit par une résistance à l'abrasion plus élevée et une finition de surface plus lisse. Un nombre inférieur de porteurs produit des tresses ouvertes avec des interstices plus grands, ce qui peut être intentionnel (pour les applications textiles respirantes) ou une limitation de la capacité mécanique de la machine. Le transporteur public compte par application :

L'angle de la tresse - l'angle auquel les extrémités du fil se croisent par rapport à l'axe du câble - est contrôlé par le rapport entre la vitesse de rotation du support et la vitesse de réception (traction). Un angle de tresse prononcé (plus proche de 90°) produit une corde plus ronde et plus flexible qui se comprime bien latéralement – ​​préférée pour les lacets et les cordes suspendues qui passent à travers les œillets. Un angle de tresse peu profond (plus proche de 0°) produit une structure plus rigide et résistante à l'allongement, mieux adaptée aux cordes à bagages et aux applications porteuses où la stabilité dimensionnelle sous tension compte plus que la flexibilité. Les ingénieurs de production ajustent la vitesse d'enroulement pour régler l'angle de tresse cible sans modifier la configuration du support de la machine.

Gestion de la tension des fils sur une machine à tresser des cordes : le facteur caché de la cohérence de la densité du tissage

Un fonctionnement stable et une densité de tissage élevée – les deux attributs de performance les plus fréquemment cités d’une machine à tresser des câbles – sont deux conséquences en aval de la gestion de la tension du fil. Une machine qui ne peut pas maintenir une tension constante sur tous les supports actifs produira des tresses présentant des variations de densité, des irrégularités de surface et des fluctuations de diamètre qui sont immédiatement visibles dans les produits finis et entraîneront une augmentation des taux de rejet même lorsque tous les autres paramètres sont correctement définis.

La tension dans une machine à tresser est générée et maintenue par le ressort du porte-bobine ou le mécanisme de tension magnétique. À mesure que le fil rembourse une bobine, le diamètre de la bobine diminue : de pleine à vide, le rayon de distribution effectif du fil peut diminuer de 60 à 70 %. Sans compensation active de la tension, ce changement de diamètre entraîne une augmentation progressive de la tension du fil à mesure que la bobine s'épuise, car la même force du ressort agit sur un bras de moment plus court. Le résultat est une tresse qui devient sensiblement plus serrée et plus dense à mesure que la production se poursuit entre les changements de bobine.

Les machines de tressage à grande vitesse modernes résolvent ce problème grâce à l'une des trois approches de compensation suivantes :

• Tendeurs à ressort avec précharge réglable : L’approche de base. Les opérateurs règlent la tension du ressort au début d'un cycle et acceptent une variation progressive à mesure que les bobines s'épuisent. Convient aux applications grossières où une variation de densité de ± 5 % est acceptable.
• Tendeurs de frein magnétiques : Appliquez un couple de freinage constant quel que soit le diamètre de la canette, fournissant une tension plus constante tout au long du cycle d'épuisement de la canette. Mieux adapté aux applications à fils fins comme les lacets et les cordes décoratives où l'uniformité de la surface est un indicateur de qualité visible.
• Asservissement électronique (sur machines avancées) : La boucle de rétroaction de tension en temps réel ajuste la force de freinage en continu en fonction des données du capteur de vitesse du fil. Permet d'obtenir une variation de tension inférieure à ± 1 % sur tout le cycle de bobine complet — la spécification requise pour le tressage de textiles techniques et la production de cordons pour vêtements haut de gamme.

Pour les fabricants produisant des cordes pour sacs cadeaux et des cordons d'emballage en grand volume, une tension à ressort ou magnétique est généralement suffisante et rentable. Pour les cordons de vêtements, les lacets de marque et les cordes décoratives dont la consistance de la surface est inspectée par les acheteurs au détail, la tension magnétique ou électronique vaut l'investissement en équipement - la réduction du taux de rejet à elle seule compense généralement la différence de coût dans les 12 à 18 mois suivant la production.

Compatibilité des matériaux et configuration de la canette : configuration d'une machine à tresser des cordes pour différents types de fils

Les machines à tresser les cordes utilisées dans la production de produits de première nécessité, d'emballage et de vêtements traitent régulièrement une large gamme de fils - polypropylène (PP), polyester (PET), nylon (PA), coton et fils mélangés - dont chacun se comporte différemment sous les cycles de tension et de flexion du processus de tressage. Configurer correctement la machine pour chaque type de matériau n'est pas un ajustement mineur ; cela affecte la sélection du type de support, la capacité de la canette, le réglage du tendeur et la vitesse d'enroulement.

Fil de polypropylène (PP)

Le PP est le matériau dominant pour les cordes de sacs cadeaux, les cordons d'emballage et les cordes décoratives à faible coût en raison de sa faible densité, de sa résistance à l'humidité et du faible coût des matières premières. C'est également le plus élastique des fils synthétiques courants (allongement à la rupture de 15 à 25 %), ce qui signifie que l'angle de la tresse doit être réglé moins profondément que pour le polyester pour obtenir une rigidité de corde équivalente. Le fil PP a également un point de fusion relativement bas (160-170°C), de sorte que les machines à tresser à grande vitesse fonctionnant à la vitesse maximale du support peuvent générer suffisamment de chaleur de friction aux points de croisement pour provoquer une fusion en surface sur les fils PP à densité fine. Les opérateurs exécutant du PP fin sur des machines à grande vitesse doivent vérifier la température du point de passage avec un thermomètre infrarouge et réduire la vitesse si une surface vitrée apparaît.

Fils de polyester (PET)

Le polyester offre une résistance à la traction plus élevée, un allongement plus faible (10 à 15 % à la rupture) et une meilleure résistance aux UV que le PP pour un coût modéré. C'est le matériau préféré pour les cordes à bagages, les poignées de sacs et les cordes suspendues où les performances de charge et la solidité des couleurs sous exposition aux UV sont importantes. Le fil PET a une rigidité plus élevée que le PP, ce qui signifie qu'une tension d'enroulement de la bobine plus serrée est nécessaire pour empêcher les couches lâches de la bobine de remonter pendant le déplacement du support - une source de bourrage mécanique qui provoque des arrêts de la machine et des déchets lors des changements de bobine.

Fils de coton et mélangés

Le coton naturel et les mélanges de coton synthétique sont utilisés pour fabriquer des cordes décoratives, des cordons pour vêtements et des lacets de qualité supérieure sur le marché de la mode. La résistance à la traction inférieure du coton et son frottement de surface plus élevé par rapport aux matières synthétiques nécessitent des réglages de tension plus doux et des vitesses d'enroulement plus lentes pour éviter la casse du fil, ce qui augmente le temps de cycle par mètre. Cependant, les cordes tressées en coton acceptent plus facilement les teintures et produisent une profondeur de couleur plus riche que les alternatives synthétiques – un avantage de qualité pertinent sur les marchés des cordes décoratives et des cordons pour vêtements où l'éclat des couleurs est un argument de vente au détail.

Composants de précision à l'intérieur d'une machine à tresser des câbles : là où la qualité des fixations affecte directement la stabilité de la production

Une machine à tresser les câbles fonctionne grâce au mouvement coordonné de dizaines, voire de centaines de composants mécaniques (supports, plaques de chenille, engrenages à cornet et rouleaux récepteurs), tous circulant à haute fréquence pour des cycles de production prolongés. Les attaches qui fixent ces composants ne sont pas du matériel passif ; ils participent activement au maintien de la stabilité dimensionnelle et de la précision temporelle dont dépendent un fonctionnement stable et une densité de tissage élevée.

Plusieurs modes de défaillance des fixations sont spécifiques à l’environnement des machines à tresser et méritent d’être compris pour la planification de la maintenance :

• Desserrage induit par les vibrations sur les boulons de fixation de l'engrenage du klaxon : Les engrenages à cornet – les éléments rotatifs qui transfèrent les porteurs entre les segments de voie – sont soumis à des charges d'inversion à haute fréquence lorsqu'ils s'engrènent avec les suiveurs du porteur. Les boulons fixant les engrenages à cornet à leurs arbres sont exposés à des vibrations qui peuvent progressivement desserrer les fixations standard en dessous de la charge de serrage conçue. Le frein-filet ou les contre-écrous à couple dominant sont des solutions standard ; la fixation doit également être spécifiée dans un niveau de résistance (8,8 ou supérieur selon la norme ISO 898-1) approprié pour la charge dynamique.
• La fixation de la plaque de voie flue sous cyclage thermique : Les machines à tresser à grande vitesse génèrent de la chaleur localisée aux points de passage des transporteurs. Les fixations de montage des plaques de rail dans ces zones subissent des cycles de dilatation et de contraction thermiques qui peuvent provoquer un relâchement de la précharge des boulons au fil du temps – un phénomène appelé fluage thermique. La spécification de boulons avec une limite d'élasticité contrôlée et la vérification du couple sur les fixations des plaques de chenille dans le cadre de la maintenance programmée évite le désalignement de la chenille qui provoque des bourrages de support et des défauts de tresse.
• Fixations de l'arbre du rouleau d'appel sous charge radiale continue : Le système d'enroulement (transport) applique une tension continue à la tresse finie, ce qui se traduit par une charge radiale sur les roulements de l'arbre à rouleaux et les fixations de leur boîtier. Sous une charge soutenue plutôt que sous un cycle dynamique, la sélection des fixations change pour donner la priorité à la résistance au cisaillement et à la zone d'appui plutôt qu'à la résistance à la fatigue.

Shanghai Soverchannel Industrial Co., Ltd., par l'intermédiaire de sa filiale de fabrication Nantong Jinzhai Hardware Co., Ltd., produit des boulons, des écrous et des fixations de forme spéciale personnalisées de haute précision qui sont directement applicables à la maintenance des machines textiles et aux contextes d'assemblage OEM. La profonde expérience de l'entreprise dans les applications de fixations automobiles – où la résistance aux vibrations et la précision dimensionnelle sont tout aussi essentielles – se traduit naturellement dans l'environnement des machines à tresser, où les mêmes modes de défaillance apparaissent dans un contexte mécanique différent. Pour les fabricants de machines à tresser ou les opérations de maintenance recherchant des configurations de fixations non standard pour des assemblages de machines spécifiques, la capacité de composants de forme spéciale personnalisés de Soverchannel offre une voie d'approvisionnement pratique au-delà du matériel du catalogue.

Intégration de la ligne de production : connexion d'une machine à tresser des câbles aux processus en amont et en aval

Une machine à tresser les câbles fonctionne rarement de manière isolée. Dans une installation commerciale de production de cordes ou de rubans, elle se situe entre l'équipement de préparation du fil en amont et les processus de finition en aval, et l'efficacité de l'ensemble de la ligne dépend de la qualité de l'intégration physique et opérationnelle de ces étapes. Les décisions d'intégration de ligne prises au stade de la planification de l'installation ont des conséquences à long terme sur le temps de changement, les taux de gaspillage et les exigences de main d'œuvre qui sont difficiles à inverser une fois l'équipement installé.

En amont : bobinage du fil et préparation des canettes

Les supports de machine à tresser acceptent le fil provenant de bobines enroulées selon un diamètre, un motif transversal et un profil de tension spécifiques. Les bobines enroulées trop serrées provoquent une tension excessive du fil pendant le tressage ; les bobines mal enroulées permettent aux couches de fil de s'effondrer et de s'emmêler à l'intérieur du support, provoquant l'arrêt de la machine. Un enrouleur de précision dédié, adapté aux spécifications de bobine de la machine à tresser - plutôt que d'utiliser les bobines fournies par le fournisseur de fil - constitue l'investissement en amont qui réduit le plus directement les arrêts à mi-parcours. Le nombre de canettes de rechange nécessaires par tête de machine est déterminé par le rapport entre le temps d'épuisement des canettes et le temps de bobinage ; le sous-provisionnement de ce ratio crée un goulot d'étranglement qui limite l'utilisation efficace de la machine.

En aval : découpe, basculement et emballage

Pour la production de lacets, le produit de la machine à tresser doit être coupé à des longueurs précises et les extrémités terminées (thermoscellées ou équipées d'aglets) avant l'emballage. L'intégration d'une station de coupe et de pointe asservie directement en ligne avec le système d'enroulement de la machine à tresser élimine l'étape intermédiaire d'enroulement et de réalimentation manuelle, qui représente une part importante du coût de la main d'œuvre dans les opérations de lacets à grand volume. Pour les cordes de sacs cadeaux et les cordons décoratifs, l'impression couleur en ligne ou le gaufrage immédiatement après le tressage - alors que la corde est encore sous tension contrôlée sur le système d'enroulement - produit un enregistrement de motif plus cohérent que l'impression hors ligne sur une corde lâche.

Intégration du contrôle qualité

Des capteurs de mesure de diamètre en ligne placés entre la machine à tresser et la bobine réceptrice permettent de détecter en temps réel la variation du diamètre de la tresse – le principal indicateur de qualité pour la cohérence de la densité. Lorsque le diamètre s'écarte au-delà de la bande de tolérance définie, le capteur déclenche une alerte avant qu'une longueur significative de produit non conforme ne soit produite. Cette approche de contrôle qualité à la source est une pratique courante dans les installations de production de cordes européennes et japonaises et est de plus en plus adoptée par les fabricants chinois desservant les marchés d'exportation avec des exigences strictes en matière de spécifications.

Sélection d'une machine à tresser les câbles pour la production multi-produits : compromis entre flexibilité et optimisation

Un fabricant produisant des cordes pour sacs cadeaux, des lacets, des cordes décoratives, des cordes à bagages et des cordes suspendues au sein de la même installation est confronté à une décision stratégique fondamentale en matière d'équipement : investir dans des machines spécialisées optimisées pour chaque type de produit, ou investir dans des machines flexibles capables de gérer plusieurs types de produits avec changement. La bonne réponse dépend de la composition des volumes de production, de la fréquence des commandes et du positionnement du fabricant sur le marché – et se tromper coûte cher dans les deux sens.

Les arguments en faveur des machines spécialisées sont plus solides lorsqu’un ou deux types de produits dominent le volume. Une usine dont 70 % de la production est constituée de lacets bénéficie de machines de tressage à grande vitesse optimisées pour un fonctionnement à fil fin et à grande vitesse – des machines qui fonctionneraient en deçà de leurs capacités si elles étaient reconfigurées pour une production de cordes à bagages plus grossières. La spécialisation maximise le rendement par heure-machine sur le produit dominant et simplifie le contrôle des processus.

Les arguments en faveur des machines flexibles sont plus solides dans les installations servant des clients divers avec de fréquentes petites commandes – le profil typique d’un fournisseur de cordes d’emballage et de produits de première nécessité servant plusieurs marques de vente au détail. Ici, la possibilité de basculer une machine à tresser en serpentin entre un ruban plat pour les poignées de sac et un cordon rond pour suspendre des cordes en une seule équipe, avec un changement de 30 minutes, est plus précieuse que l'avantage marginal de vitesse d'une machine à usage unique. Principales caractéristiques de flexibilité à spécifier lors de l’évaluation des machines à tresser pour la production multi-produits :

• Systèmes de support à changement rapide : Mécanismes d'échange de support sans outil qui permettent de changer de jauge de bobine sans démonter la piste de support, réduisant ainsi le temps de changement de 2 à 3 heures à moins de 45 minutes pour les commutateurs de jauge.
• Variateur de vitesse avec rapports de prise programmables : Contrôle électronique de la vitesse qui stocke les paramètres d'angle de tresse par code produit, permettant aux opérateurs de rappeler un jeu de paramètres enregistré plutôt que de recalculer et de réinitialiser manuellement les rapports de vitesse d'enroulement à chaque changement.
• Alimentation du fil central réglable : Pour les machines à câble circulaire, la possibilité de basculer entre des configurations à tresse creuse et à âme remplie sans modification de la voie élargit la gamme de produits accessibles à partir d'un seul investissement dans une machine.
• Conception de plaque de rail modulaire : Les plaques de chenille qui peuvent être reconfigurées pour modifier le nombre de porteurs dans le même châssis de machine (permettant à la même machine d'exécuter des configurations à 16 et 24 porteurs) offrent un degré de flexibilité de gamme de produits que les machines à voie fixe ne peuvent égaler.

Pour les fabricants au stade de la planification des installations ou de la mise à niveau des équipements, la décision entre flexibilité et optimisation est mieux prise en fonction d'une prévision de la demande sur 3 ans plutôt que du mix de commandes actuel - la gamme de produits sur le marché des cordes et des rubans évolue avec les tendances de la mode et les cycles d'emballage au détail de manière à donner l'impression qu'une ligne de machines hautement spécialisées est mal planifiée dans les 18 mois suivant l'installation.
