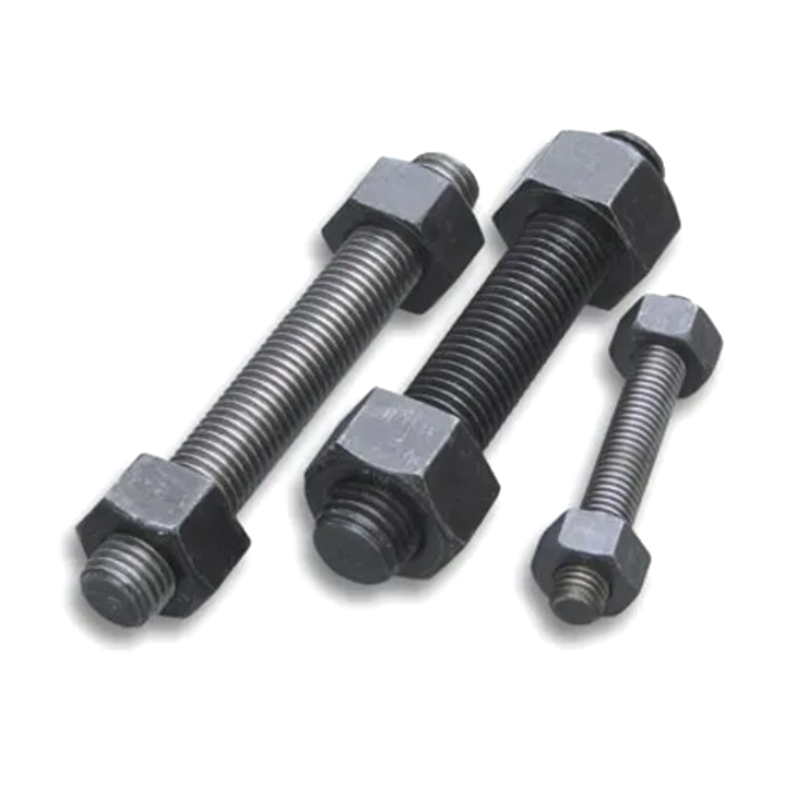

Comment le type de charge détermine la bonne qualité de Tiges filetées et goujons
La sélection d'une tige filetée uniquement en fonction de son diamètre est l'une des erreurs de spécification les plus courantes dans les applications de construction et de machines. Le type de charge – qu'elle soit statique, dynamique ou cyclique – détermine la qualité appropriée, car une tige qui supporte 10 tonnes sous une tension constante peut se briser de manière imprévisible sous la même charge appliquée par impulsions répétées. Comprendre le comportement mécanique de chaque qualité avant de passer une commande évite des rénovations coûteuses et des incidents de sécurité.
Les trois catégories fonctionnelles de tiges entièrement filetées correspondent à des conditions de travail distinctes :
| Type de tige | Résistance à la traction typique | Charge caractéristique | Utilisation représentative |
| Tige filetée ordinaire (4,6 / 4,8) | 400 à 420 MPa | Faible tension statique | Solives de plafond, décoration lumineuse suspendue |
| Tige filetée haute résistance (8,8 / 10,9) | 800 à 1 040 MPa | Fort statique modéré cyclique | Liage de structure en acier, châssis de machines |
| Tige résistante à la corrosion en acier inoxydable | 500 à 700 MPa (A2/A4) | Charge modérée dans des milieux corrosifs | Brides de pipeline, montage sur transformateur |
Pour les environnements de chargement cyclique (systèmes de support de chemins de câbles soumis à des vibrations induites par le vent ou supports d'isolation d'équipement avec impulsion mécanique continue), la durée de vie en fatigue devient le facteur limitant, et non la résistance à la traction ultime. Les ingénieurs doivent demander au fournisseur des données sur la courbe S-N ou un indice de fatigue plutôt que de se fier uniquement aux tableaux de charges statiques. Shanghai Soverchannel Industrial Co., Ltd. fournit des certifications de matériaux et des fiches techniques incluant ces paramètres aux clients travaillant dans les environnements énergétiques et pétrochimiques.

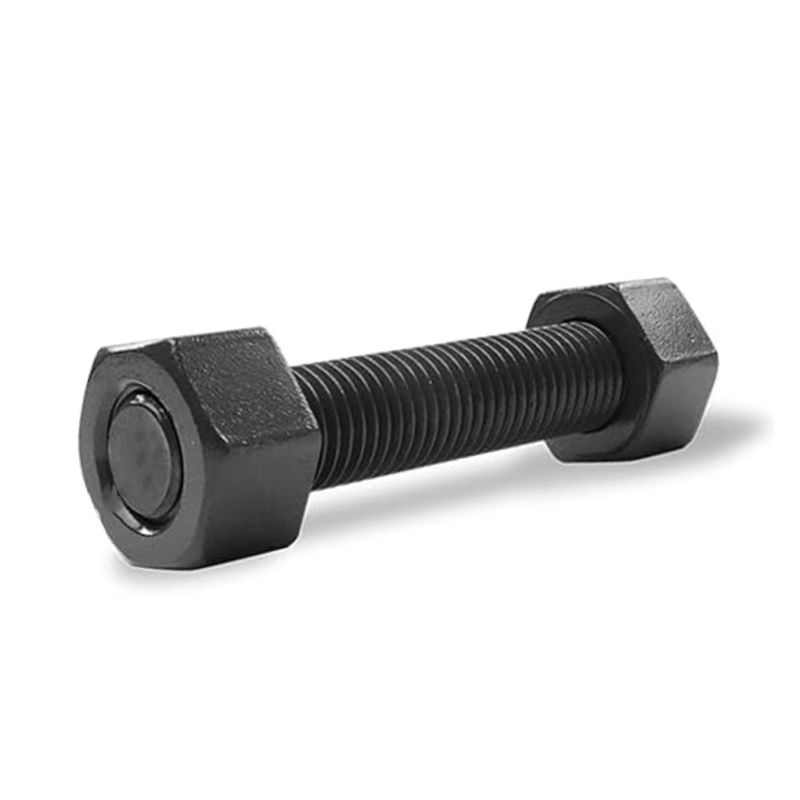

Nu Tiges filetées en acier au carbone ont une durée de vie mesurée en mois lorsqu'ils sont exposés à l'humidité, et non en années. Le système de revêtement appliqué après la fabrication détermine en grande partie si une tige survit à sa durée de vie nominale dans les environnements de construction, d'énergie ou industriels. Spécifier un revêtement sans le faire correspondre à la catégorie de corrosion du site d'installation est une lacune courante en matière d'approvisionnement qui conduit à des cycles de remplacement prématurés.

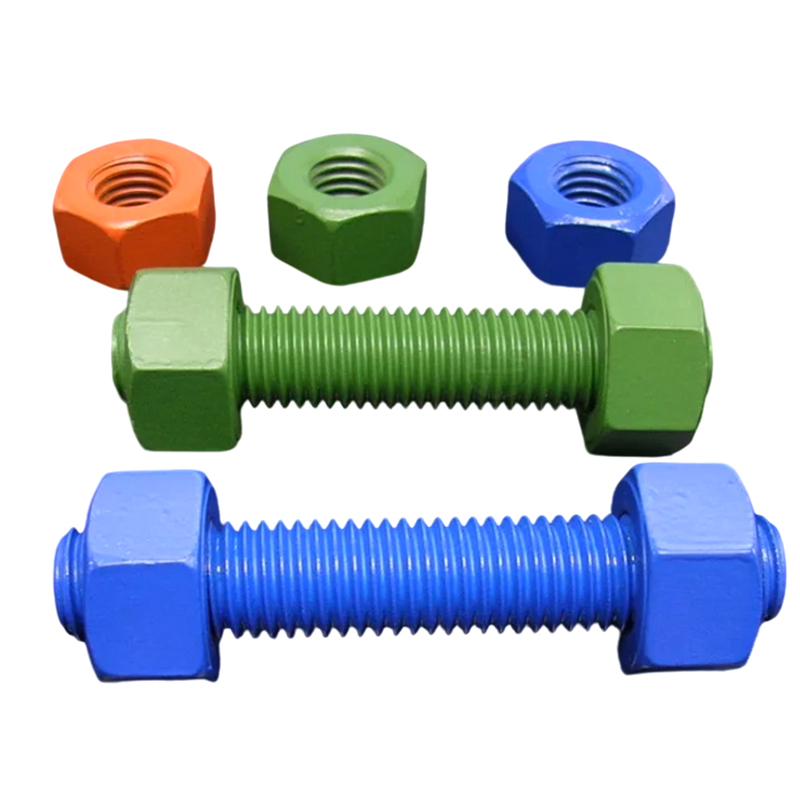

Catégories de corrosion ISO 9223 et revêtements appropriés
| Catégorie ISO | Description de l'environnement | Revêtement recommandé | Résistance typique au brouillard salin |
| C1/C2 | Intérieur sec, faible humidité | Placage électrozingué (5–8 µm) | 72 à 96 heures |
| C3 | Urbain/industriel, humidité modérée | Galvanisation à chaud (45–85 µm) | 500 heures |
| C4 | Industriel avec chlorure, côtier | Dacromet ou zinc mécanique (8-12 µm) | 720 à 1 000 heures |
| C5 | Industrie marine et chimique lourde | Systèmes de revêtement Geomet® ou duplex | 1 000 à 2 000 heures |
Une considération pratique souvent négligée dans les projets de construction : la galvanisation à chaud ajoute 45 à 85 µm de chaque côté au profil du filetage, ce qui peut rendre les écrous standards difficiles, voire impossibles, à installer sans retarauder. Lors de la spécification de tiges filetées en acier au carbone HDG pour une fixation pré-encastrée ou une fixation de structure en acier, les acheteurs doivent confirmer que les écrous d'accouplement sont également classés HDG et commandés avec la tolérance de surdimension appropriée (généralement 6AZ selon la norme ISO 10684) pour permettre un assemblage correct sans forcer l'ajustement du filetage.
Shanghai Soverchannel Industrial Co., Ltd., opérant par l'intermédiaire de son usine de fabrication de Nantong Jinzhai Hardware Co., Ltd., fournit des tiges filetées en acier au carbone avec des rapports documentés sur l'épaisseur du revêtement et des enregistrements d'essais au brouillard salin traçables par lot, qui sont particulièrement demandés par les clients dans les projets de pipelines pétrochimiques et d'infrastructures électriques.

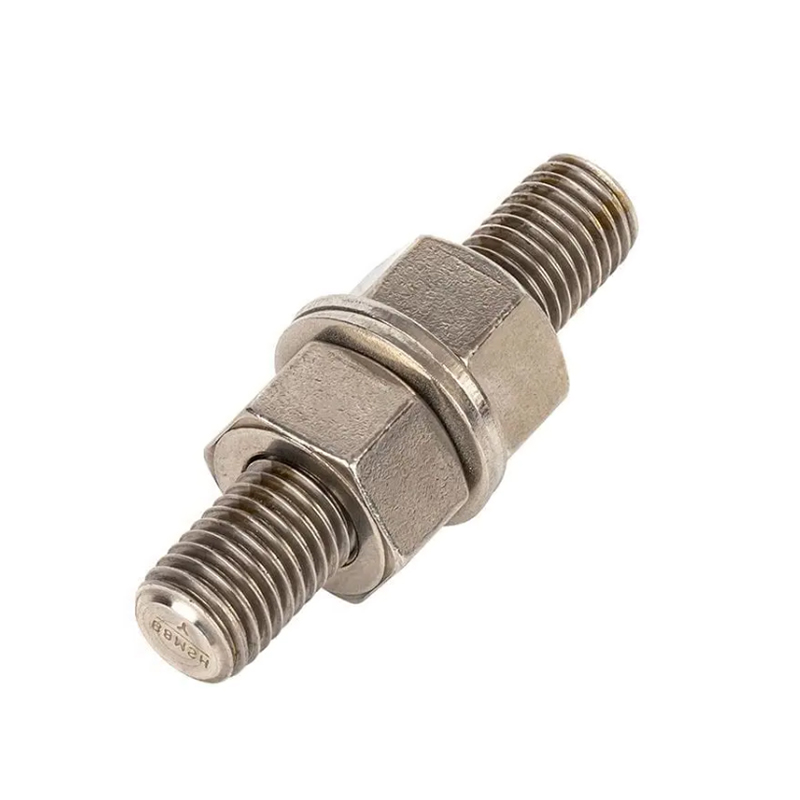

Tiges filetées en acier inoxydable dans les environnements corrosifs de pipelines et de produits chimiques
Spécification Tiges filetées en acier inoxydable pour les applications pétrochimiques et de pipelines implique bien plus que le choix de la catégorie « inoxydable ». La concentration de chlorure, la température de fonctionnement et la présence d'acides réducteurs ou oxydants déterminent chacun quel alliage inoxydable fonctionnera - et lequel subira une défaillance de corrosion localisée en quelques mois même s'il semble intact lors de l'installation.
Guide de sélection des alliages pour les environnements de service corrosifs
- A2 (304/1.4301) : Convient aux systèmes d'eau propre, au stockage de produits chimiques en intérieur et aux environnements légèrement acides inférieurs à 60 °C. Ne convient pas là où les concentrations de chlorure dépassent 200 ppm — la corrosion par piqûres s'initie rapidement sur le 304 dans les usines chimiques marines ou côtières.
- A4 (316 / 1.4401) : Le choix standard pour les environnements d’eau salée, pétrochimiques côtiers et acides dilués. L'ajout de 2 à 3 % de molybdène augmente l'indice équivalent de résistance aux piqûres (PREN) à environ 24, contre 18 pour A2, offrant ainsi une protection significative dans les équipements refroidis à l'eau de mer et les pipelines offshore.
- 316L (faible teneur en carbone) : Nécessaire lors du soudage de composants filetés en acier inoxydable dans des assemblages. La norme 316 peut subir une sensibilisation au niveau des zones affectées par la chaleur, précipitant les carbures de chrome aux joints de grains et créant des voies de corrosion intergranulaire. Le 316L limite le carbone à ≤0,03 % pour éviter cela.
- Duplex 2205 (1.4462) : Pour les environnements riches en chlorures ou contenant du H₂S tels que les gazoducs acides ou le matériel des usines de dessalement. PREN ≥35 et limite d'élasticité environ le double de celle du A4, permettant aux tiges de plus petit diamètre de supporter des charges équivalentes, ce qui est précieux dans les racks de tuyauterie encombrés.
- 904L (1,4539) : Spécifié pour le service d'acide sulfurique concentré et les environnements acides hautement réducteurs où les qualités austénitiques standard échouent. Des ajouts élevés de nickel (24 à 26 %) et de cuivre assurent la stabilité dans des conditions qui attaqueraient agressivement le 316.
Un détail fréquemment négligé lors de l'approvisionnement en tiges en acier inoxydable : l'état de finition de surface de la tige affecte la résistance à la corrosion indépendamment de la qualité de l'alliage. Les surfaces étirées brillantes ou décapées et passivées résistent mieux à la corrosion par crevasses et par piqûres que les finitions telles que laminées, car elles éliminent la couche de tartre qui peut abriter du chlorure dans les conditions de fonctionnement. Shanghai Soverchannel Industrial Co., Ltd. spécifie le traitement de passivation par défaut pour les commandes de tiges filetées en acier inoxydable destinées aux applications chimiques et de pipelines, avec des enregistrements de tests disponibles selon ASTM A967.

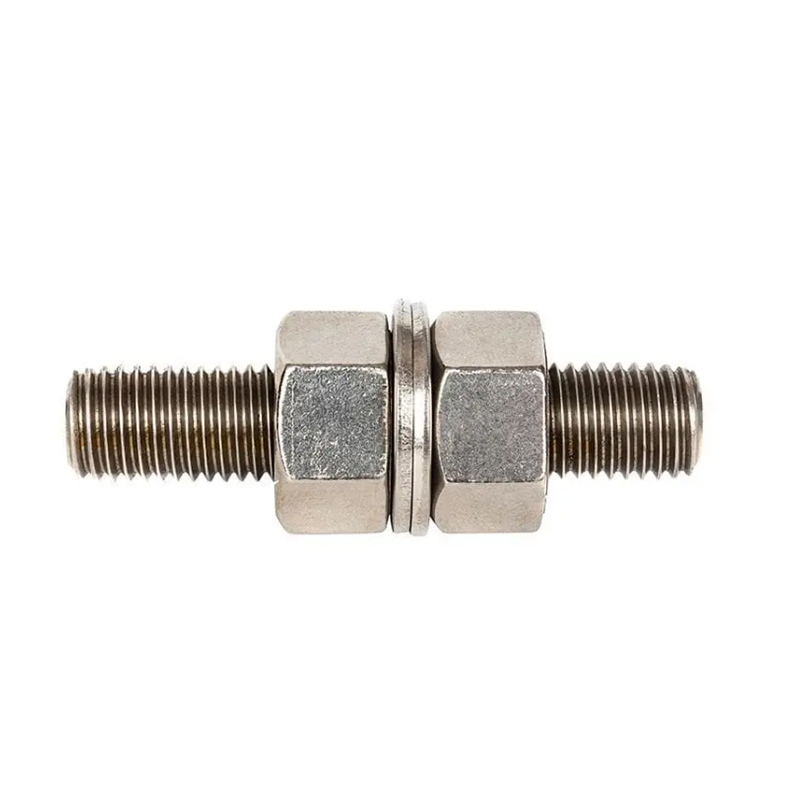

Installations de tiges filetées pré-intégrées : profondeur d'ancrage, distance des bords et résistance à l'arrachement
Les tiges entièrement filetées font partie des fixations pré-encastrées les plus courantes dans la construction, utilisées pour les plaques de base des colonnes de structure en acier, les cadres d'ancrage d'équipement et les connexions de sous-structures de murs-rideaux. Leur résistance à l'arrachement – la force de traction maximale avant que la tige ne s'extrait du béton – n'est pas uniquement fonction de la qualité de traction de la tige. La résistance à la compression du béton, la profondeur d'ancrage, la distance aux bords et l'espacement des groupes déterminent tous la charge de rupture, souvent plus que la qualité de l'acier elle-même.
Paramètres clés régissant la rupture du cône de béton (ACI 318 / EN 1992)
- Profondeur d'encastrement (h ef ) : Échelles de résistance à l'arrachement avec h ef ^1,5 sous le modèle d'évasion en béton. Doubler la profondeur d'encastrement augmente la capacité d'extraction théorique d'environ 2,8×, et non de 2×. C’est pourquoi l’augmentation de la longueur des tiges est disproportionnellement efficace lorsque la résistance du béton est le facteur limitant.
- Distance au bord (c a1 ) : Lorsque la distance au bord est inférieure à 1,5 × h ef , le cône en béton est géométriquement tronqué et la capacité d'arrachement est réduite. Pour les tiges d’ancrage des solives de murs-rideaux situées près des bords des dalles, il s’agit souvent de la dimension critique qui régit la disposition minimale de l’espacement des ancrages.
- Effet de groupe : Les tiges d'ancrage étroitement espacées partagent des cônes de rupture qui se chevauchent, réduisant ainsi la capacité par tige par rapport aux ancrages isolés. ACI 318-19 Section 17.6 fournit le facteur de modification (Ψ ec,N ) pour les charges excentriques sur les groupes d'ancrage - une étape de calcul souvent ignorée dans les projets accélérés mais critique pour les zones sismiques.
- Résistance à la compression du béton (f'c) : La capacité d'extraction évolue avec √f'c. Passer de 25 MPa à 40 MPa pour le béton augmente la résistance à l'arrachement d'environ 26 %. Cela fait des spécifications du béton – et pas seulement de la qualité des tiges – une variable significative dans la conception du système d’ancrage.
Pour la fixation pré-encastrée d'équipements dans les installations électriques et industrielles, la longueur de projection de la tige au-dessus de la surface en béton doit également tenir compte de la hauteur totale assemblée : épaisseur de la plaque de base, écrou de nivellement, rondelle et écrou structurel, avec un engagement de filetage suffisant restant. Un minimum d'un diamètre complet d'engagement du filetage dans l'écrou constitue le plancher pratique ; les applications structurelles nécessitent généralement un engagement de 1,5 × diamètre selon les directives ISO 898-2.

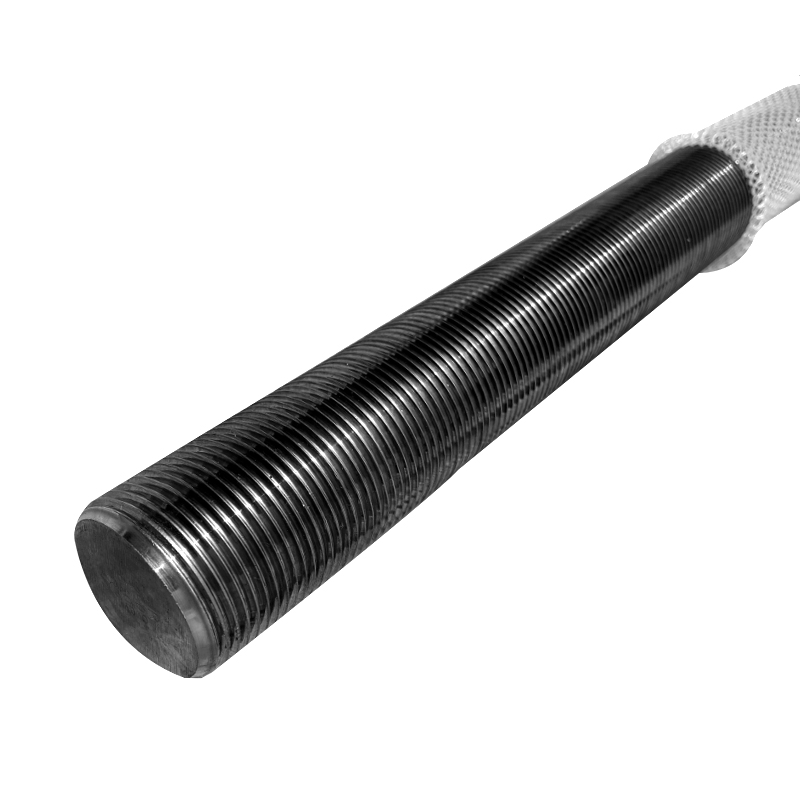

Sélection de la forme du filetage et du pas pour le réglage des vis mères dans les machines
Quand Tiges filetées et goujons sont utilisées comme vis de réglage dans les machines - réglage de l'alignement du cadre, systèmes d'entraînement de tension ou positionnement d'outils de précision - la forme du filetage et la sélection du pas affectent directement à la fois la résolution de position et la tendance à l'auto-verrouillage ou à l'entraînement arrière. Il s’agit d’une décision d’ingénierie fonctionnelle, pas seulement dimensionnelle, et le choix du mauvais pas crée soit un jeu excessif, soit un mécanisme qui nécessite une force destructrice pour s’ajuster sur le terrain.
Filetage métrique grossier ou fin dans les applications de réglage
| Propriété | Filetage grossier (par exemple, M16 × 2,0) | Filetage fin (par exemple, M16 × 1,5) |
| Avance linéaire par tour | 2,0 mm | 1,5 mm |
| Tendance autobloquante | Plus haut (angle d'hélice inférieur) | Plus élevé (angle d'hélice encore plus faible) |
| Résolution de réglage | Inférieur (plus grossier par tour) | Plus haut (plus fin par tour) |
| Zone de contrainte (M16) | 157 mm² | 167 mm² |
| Tolérance à la saleté/débris | Mieux (racine de fil plus profonde) | Inférieur (profil moins profond) |
Pour les vis trapézoïdales (ISO 2903 / DIN 103) utilisées dans les gabarits d'alignement de machines lourdes, la forme du filetage change fondamentalement par rapport au profil en V des filetages métriques standard. Les filetages trapézoïdaux ont un angle de flanc de 30° contre 60° pour le système métrique, réduisant ainsi la composante de force radiale lors d'une charge axiale et améliorant l'efficacité d'environ 30 à 40 % (filetage en V métrique) à 50 à 70 % par tour. Cela est important dans les machines de précision où le couple de réglage manuel est limité. Shanghai Soverchannel Industrial Co., Ltd. fabrique des tiges de vis à pas personnalisé selon les dessins du client, avec des rapports complets de jaugeage de filetage et de dureté de surface inclus pour les composants de machines critiques à l'usure.
Chargement des chemins de câbles et des systèmes de support : dimensionnement correct des tiges de suspension filetées
Dans les infrastructures électriques et les installations électriques industrielles, les tiges de suspension pour chemins de câbles sont souvent sous-dimensionnées car les concepteurs appliquent des estimations de charge linéaire qui ne tiennent pas compte des changements de facteur de remplissage au cours de la durée de vie de l'installation. Un chemin de câbles transportant initialement 15 kg/m de câble est souvent rempli à 90 % dans les cinq ans à mesure que des circuits sont ajoutés, poussant la contrainte de la tige proche ou supérieure à la limite de conception pour le diamètre d'origine de la tige. La sélection de tiges de suspension filetées avec une marge appropriée lors de l'installation - plutôt que la conception selon une charge calculée exacte - est une discipline d'ingénierie pratique qui réduit les rénovations coûteuses.
Référence de dimensionnement des tiges de suspension (tige simple, portée de 1,2 m)
| Diamètre de la tige | Charge sûre de catégorie 4.8 | Charge sûre de catégorie 8.8 | Charge sûre en acier inoxydable A4-70 |
| M8 | ~1,1 kN | ~2,2 kN | ~1,5 kN |
| M10 | ~1,8 kN | ~3,6 kN | ~2,4 kN |
| M12 | ~2,6 kN | ~5,2 kN | ~3,5 kN |
| M16 | ~4,7 kN | ~9,4 kN | ~6,3 kN |
Les charges de sécurité indiquées dans le tableau ci-dessus appliquent un facteur de sécurité d'environ 2,5 par rapport à la charge d'élasticité de la zone de contrainte de traction, conformément aux pratiques générales d'ingénierie mécanique. Pour les installations en zone sismique, des tiges de contreventement supplémentaires à 45° sont requises conformément à la norme NFPA 13 / IBC chapitre 16 pour résister aux charges d'accélération horizontales — la tige de suspension verticale à elle seule ne supporte que la charge gravitationnelle et ne peut pas être utilisée pour la retenue latérale.
Pour la fixation des équipements de transformateur et les structures de support de câbles dans les sous-stations électriques extérieures, l'effet corrosif de l'atmosphère industrielle sur les tiges en acier au carbone standard rend Tiges filetées en acier inoxydable le choix opérationnel rationnel malgré le coût initial plus élevé des matériaux. Les tiges en acier inoxydable A4-70 utilisées dans les environnements de transformateur extérieurs durent généralement trois à cinq fois plus longtemps que l'acier au carbone galvanisé à chaud dans des atmosphères de catégorie C4 - une différence de durée de vie qui élimine au moins un cycle de remplacement complet sur une durée de vie de conception de 30 ans de sous-station. Shanghai Soverchannel Industrial Co., Ltd. fournit à la fois Tiges filetées en acier au carbone et des variantes en acier inoxydable avec des écrous et des rondelles assortis, permettant aux acheteurs de consolider leur approvisionnement en matériel de suspension sous un seul fournisseur certifié de qualité.
