Écrous et rondelles élastiques : types, matériaux et guide de sélection anti-vibration

Un boulon qui se desserre sous l'effet des vibrations ne s'annonce pas. Cela échoue tout simplement – ​​progressivement, puis d’un seul coup. Pour les ingénieurs spécifiant des ensembles de fixation dans les moteurs, les châssis de véhicules, les boîtiers de ventilateurs et les machines industrielles, la combinaison de écrous et rondelles élastiques est l’une des méthodes les plus rentables et largement éprouvées pour maintenir la force de serrage sous charge dynamique. Cet article explique comment fonctionne la combinaison, quels types conviennent à quelles applications, comment adapter les matériaux à l'environnement et quels traitements de surface prolongent la durée de vie sur le terrain.

Comment les écrous et les rondelles élastiques fonctionnent ensemble

Un écrou seul, fileté sur un boulon et serré selon les spécifications, crée une force de serrage qui maintient le joint ensemble. Le problème est que les vibrations provoquent des micro-mouvements entre les filetages correspondants. Au fil du temps, ces petits mouvements latéraux réduisent la précharge et l'écrou recule - souvent sans aucun signe visible jusqu'à ce que l'assemblage échoue.

Une rondelle élastique se trouve entre l'écrou et la surface d'appui. Lorsque l'écrou est serré, il comprime la rondelle. Lorsque la vibration tente de desserrer l'écrou, l'énergie élastique stockée dans la rondelle résiste à la rotation vers l'arrière en repoussant contre la face inférieure de l'écrou. Le résultat est une précharge maintenue qu’un écrou seul ne peut pas supporter dans des conditions dynamiques.

Il ne s'agit pas d'un appariement redondant. L'écrou assure la force de serrage et le transfert de charge ; la rondelle élastique fournit le mécanisme de rétention de précharge. Ensemble, ils répondent aux deux exigences d'une connexion mécanique fiable : force de serrage initiale et performances anti-desserrage soutenues . Pour les équipes d'approvisionnement recherchant des assemblages de fixations complets, en sélectionnant les deux composants auprès d'un seul fournisseur qui comprend cette interaction, par exemple en examinant un dossier complet gamme de produits d'écrous et de rondelles d'un fabricant de fixations spécialisé — simplifie les spécifications et garantit la compatibilité dimensionnelle.

Types d'écrous utilisés dans les assemblages sujets aux vibrations

Tous les écrous n'ont pas la même résistance aux vibrations, et le bon choix dépend de l'ampleur de la charge, de la fréquence d'assemblage et de la sévérité de l'environnement vibratoire.

• Écrous hexagonaux (hexagonaux standards et lourds) : Le type le plus courant, utilisé dans les applications industrielles générales, de construction et mécaniques. Les écrous hexagonaux lourds ont une face d'appui plus large et un plus grand engagement du filetage, ce qui les rend préférables pour les connexions structurelles à charge élevée. Il s'agit de l'appariement standard pour les rondelles élastiques dans la plupart des spécifications d'assemblage.

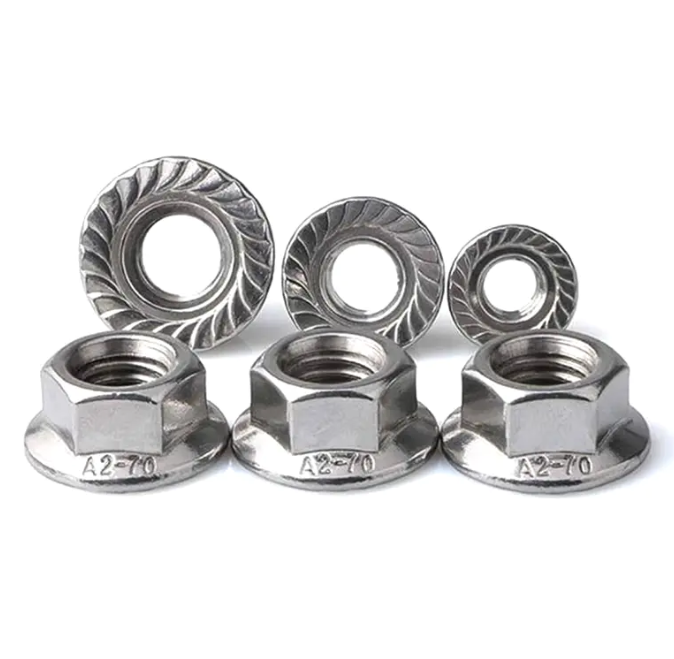

• Écrous à bride : Incorporez une large surface d'appui intégrée qui répartit la charge de serrage sur une plus grande surface. Utile lorsque le matériau de base est mou ou lorsque le positionnement précis des rondelles élastiques est difficile lors de l'assemblage.
• Contre-écrous en nylon : Contient un insert en nylon qui se déforme contre les filetages des boulons, créant un verrouillage par friction. Convient aux charges vibratoires plus légères et aux assemblages qui ne sont pas fréquemment démontés. Contrairement aux rondelles élastiques, le mécanisme de verrouillage se dégrade avec une utilisation répétée.
• Écrous à oreilles : Conçu pour le serrage manuel dans les applications nécessitant un retrait fréquent. Non généralement utilisé avec des rondelles élastiques dans des scénarios de vibrations élevées, mais courant dans les assemblages de maintenance à faible charge.

Pour la plupart des applications critiques en matière de vibrations — moteurs, pompes, sous-châssis de véhicules, équipements CVC — le écrou hexagonal grade 8 ou grade 10 associé à une rondelle élastique standard ou robuste, reste la valeur par défaut de l'industrie. Les écrous de grade 4 sont réservés aux applications légères et à faibles vibrations où le coût est le principal facteur.

Types de rondelles élastiques et quand les utiliser

Les rondelles élastiques ne sont pas un produit unique. Les trois types principaux ont des caractéristiques mécaniques distinctes qui les rendent adaptés à différentes conditions de chargement.

• Rondelles élastiques standard (fendues) : Le type le plus largement utilisé. Une fente hélicoïdale dans la rondelle crée deux extrémités pointues qui mordent dans l'écrou et la surface du roulement, ajoutant ainsi une résistance au frottement ainsi qu'une précharge élastique. Efficace dans les machines générales, les boîtiers électriques et les applications automobiles non liées au groupe motopropulseur. Disponible dans les tailles M3 à M48 selon les spécifications GB/T 94.1 et DIN 127 équivalentes.
• Rondelles élastiques robustes : Section transversale plus épaisse et taux de ressort plus élevé que les rondelles standard. Utilisé là où la précharge des boulons est élevée et l'environnement vibratoire est sévère : compresseurs, machines industrielles lourdes et connexions en acier de construction soumises à des charges dynamiques. Ils maintiennent la précharge dans des conditions où une rondelle standard s'aplatirait et perdrait son efficacité.
• Rondelles élastiques ondulées (ondulées) : Plusieurs ondulations de forme d'onde réparties autour de la circonférence de la rondelle. Elles offrent une répartition de la charge plus douce et plus uniforme que les rondelles fendues et sont préférées dans les instruments de précision, l'électronique et les assemblages mécaniques légers où les marques de morsure laissées par les rondelles fendues sont inacceptables sur la surface d'appui.

Acier au carbone ou acier inoxydable : choisir le bon matériau

La sélection des matériaux pour les écrous et les rondelles élastiques dépend de trois facteurs : les exigences de résistance, l'exposition à l'environnement et le coût.

Acier au carbone est la valeur par défaut pour les applications industrielles générales et de construction. Il offre une résistance élevée à la traction à faible coût et est disponible dans toute la gamme de nuances (4, 8, 10). Sa limite est la susceptibilité à la corrosion : sans traitement de surface, les fixations en acier au carbone rouilleront dans des environnements humides ou extérieurs. Pour les machines intérieures, les enceintes fermées et les environnements secs, l'acier au carbone avec une finition galvanisée ou phosphatée constitue le choix pratique et économique.

Acier inoxydable 304 est la qualité standard résistante à la corrosion, adaptée aux équipements de transformation des aliments, aux applications architecturales, aux structures côtières et aux environnements humides en général. Il offre une bonne résistance à la corrosion dans la plupart des conditions atmosphériques et est non magnétique, ce qui est important dans certaines applications électriques. Le compromis est une dureté inférieure à celle de l'acier au carbone traité thermiquement – ​​les rondelles élastiques en acier inoxydable sont généralement conçues pour des charges légères à moyennes.

Acier inoxydable 316 ajoute du molybdène à l'alliage, améliorant considérablement la résistance à la corrosion induite par les chlorures (eau salée, exposition chimique). Il est spécifié pour le matériel marin, les équipements offshore, les usines de traitement chimique et les infrastructures côtières où le 304 finirait par se piquer et tomber en panne. Le surcoût par rapport au 304 est d'environ 20 à 30 %, entièrement justifié par l'environnement.

Une erreur courante consiste à spécifier des écrous en acier inoxydable avec des rondelles élastiques en acier au carbone, ou vice versa, sans tenir compte de la compatibilité galvanique. Dans les environnements humides, des métaux différents en contact accéléreront la corrosion du matériau le moins noble. Faites correspondre les matériaux sur l’ensemble des fixations.

Traitements de surface : adapter la finition à l'environnement

Pour les fixations en acier au carbone, le traitement de surface n'est pas facultatif : il détermine la durée de vie. Les trois traitements les plus courants conviennent chacun à un niveau d’exposition différent.

• Galvanisation au zinc (galvanoplastie ou à chaud) : Le traitement standard pour une utilisation intérieure et extérieure légère. Le zinc électrolytique offre une protection modérée à faible coût et convient à la plupart des applications industrielles et de construction générales dans des environnements non agressifs. La galvanisation à chaud offre un revêtement plus épais avec une meilleure durabilité en extérieur, mais peut affecter la tolérance du filetage sur les fixations plus petites.
• Revêtement Dacromet : Un revêtement en flocons de zinc et d'aluminium à base d'eau appliqué à basse température. Il surpasse le zinc électrolytique en termes de résistance au brouillard salin d'un facteur cinq à dix, ce qui en fait le traitement spécifié pour les composants de soubassement d'automobile, la quincaillerie de pont et les fixations structurelles extérieures. Le Dacromet est également exempt de risque de fragilisation par l'hydrogène, ce qui est important pour les boulons et écrous à haute résistance (grade 10).
• Noircissement (oxyde noir) : Un revêtement de conversion qui offre à lui seul une protection minimale contre la corrosion mais réduit la réflectivité et est généralement utilisé en combinaison avec de l'huile ou de la cire. Courant dans les équipements optiques, les machines de précision et les applications où l’apparence et une légère résistance à la rouille sont toutes deux requises. Ne convient pas aux environnements extérieurs ou humides sans revêtement de protection supplémentaire.

Pour les applications extérieures et les environnements très humides, exposés à des produits chimiques ou à de l'air salin, la hiérarchie de sélection est claire : l'acier inoxydable est le premier choix, l'acier au carbone recouvert de Dacromet est l'alternative rentable et la galvanisation standard uniquement là où l'exposition est véritablement légère. La spécification d'un mauvais traitement est l'une des causes les plus courantes de défaillance prématurée des fixations dans les installations sur le terrain.

Scénarios d'application : où cette combinaison fonctionne le mieux

L'association écrous et rondelles élastiques couvre un large éventail d'industries, mais sa valeur est plus prononcée dans trois catégories d'applications.

Moteurs et machines tournantes : Les moteurs électriques, les pompes et les ventilateurs génèrent des vibrations soutenues à des fréquences constantes. Les fixations fixant les supports de moteur, les boîtes à bornes et les boîtiers de roulements sont soumises à une charge cyclique constante. Les rondelles élastiques standard avec écrous hexagonaux de grade 8 constituent la spécification d'assemblage dans la plupart des directives des fabricants de moteurs, précisément parce que cette combinaison a des décennies de performances éprouvées sur le terrain dans ces conditions.

Véhicules et matériels de transport : Les connexions du châssis, les points de montage de la suspension, les supports d'échappement et les fixations des panneaux de carrosserie fonctionnent tous dans des environnements à fortes vibrations avec des cycles de température et des chocs induits par la route. Les équipementiers automobiles et les fournisseurs de niveau 1 spécifient largement les rondelles élastiques dans les joints boulonnés sans couple/élasticité. Pour les responsables des achats qui s'approvisionnent en fixations pour l'assemblage de véhicules ou les applications de marché secondaire, s'assurer que les rondelles élastiques sont dimensionnellement adaptées à la qualité de l'écrou et à la taille des boulons est aussi important que la sélection des matériaux.

Construction industrielle et charpente métallique : Les connexions en acier boulonnées dans les bâtiments industriels, les plates-formes et les supports d'équipement bénéficient de rondelles élastiques robustes lorsque la structure est soumise aux vibrations opérationnelles des machines adjacentes, à la charge du vent ou à l'activité sismique. Dans ces applications, boulons structurels à haute résistance associés à des écrous et des rondelles correctement spécifiés forment l'ensemble de connexion complet sur lequel les ingénieurs en structure conçoivent.

Approvisionnement et spécifications : ce qu'il faut vérifier avant de commander

Les écrous et les rondelles élastiques sont des articles du catalogue, mais la qualité réelle des articles du catalogue varie considérablement. Lors de la spécification d'un approvisionnement en production ou en maintenance, vérifiez les points suivants avant de passer des commandes en volume.

Tout d’abord, confirmez le certificat matériel. Les écrous en acier au carbone de qualité 8 et les écrous en acier inoxydable 304 sont identiques sur une étagère ; le certificat confirme la composition réelle du matériau et les propriétés mécaniques. Des fabricants réputés fournissent en standard des rapports d’essais de matériaux. Deuxièmement, vérifiez la conformité dimensionnelle à la norme pertinente : DIN 934 pour les écrous hexagonaux, DIN 127 pour les rondelles élastiques fendues, ou la spécification ISO/ANSI équivalente pour votre application. Troisièmement, pour les pièces traitées en surface, demandez les résultats des tests au brouillard salin. Une fixation recouverte de Dacromet revendiquant 480 heures de résistance au brouillard salin devrait avoir les données de test pour le prouver.

Pour les applications OEM nécessitant des dimensions personnalisées, des combinaisons de qualités spécifiques ou des traitements de surface exclusifs, en travaillant avec un fabricant qui propose Services de personnalisation de fixations OEM et ODM garantit que les spécifications d’assemblage peuvent être respectées sans compromis. Les produits du catalogue standard couvrent la majorité des applications ; les cas extrêmes sont ceux où la capacité personnalisée devient le facteur décisif dans la sélection du fournisseur.
