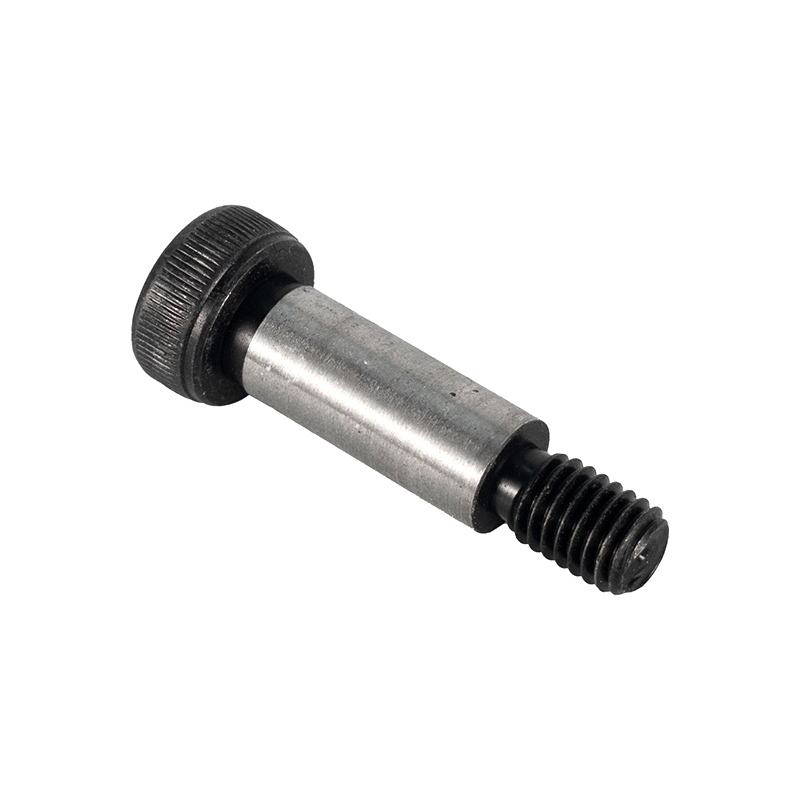

Tolérance du diamètre d'épaulement : la dimension qui détermine si un moule de précision fonctionne ou échoue

Dans les moules de précision et les moules à injection, l'épaule d'un vis à épaulement n'est pas simplement une caractéristique structurelle, c'est une donnée de précision. La tolérance du diamètre de l'épaulement détermine la précision avec laquelle un composant du moule peut être positionné et la répétabilité avec laquelle il revient à cette position sur des milliers de cycles. La pratique industrielle pour l'outillage de haute précision spécifie des diamètres d'épaulement maintenus à la tolérance h6 (tolérance négative uniquement, pas de surépaisseur), ce qui pour un épaulement de 10 mm signifie une plage de diamètres de 9,991 à 10,000 mm. À ce niveau de tolérance, l'épaulement s'insère dans un trou alésé avec un ajustement serré ou de transition qui élimine complètement le jeu radial.

Les conséquences d’une tolérance insuffisante de l’épaule sont mesurables et souvent coûteuses. Dans une matrice d'emboutissage, une goupille de limite avec même un jeu radial de 0,02 mm permettra au composant guidé de se déplacer latéralement sous la charge de choc de chaque course de presse. Au fil du temps, ce micro-mouvement agrandit l'alésage, accélère l'usure de la vis et du bloc matrice et finit par provoquer une dérive dimensionnelle de la pièce emboutie. Ce qui commence comme un problème de spécification de tolérance devient un problème de qualité de production sans aucun événement de défaillance évident à diagnostiquer.

À Shanghai Soverchannel Industrial Co., Ltd. , les tolérances de diamètre d'épaulement pour les applications d'outillage de précision sont limitées à h6 en standard, le h5 étant disponible pour les clients exigeant l'ajustement le plus serré possible dans les matrices d'estampage à cycle élevé et les outils pour semi-conducteurs. L'usine de fabrication de l'entreprise, Nantong Jinzhai Hardware Co., Ltd., utilise la rectification cylindrique comme opération finale de finition de l'épaulement plutôt que le tournage seul, ce qui permet une rondeur submicronique et une cohérence du diamètre sur l'ensemble d'un lot de production.

Précision de la longueur d'épaule dans les applications de retenue d'éjecteur : pourquoi ±0,05 mm n'est pas suffisant

Les vis à épaulement utilisées comme dispositifs de retenue d'éjecteur dans les moules à injection remplissent une fonction fondamentalement différente d'une fixation maintenant deux plaques ensemble. La longueur de l'épaulement définit la limite exacte de course de la plaque d'éjection, c'est-à-dire la distance parcourue par les broches d'éjection vers l'avant pour pousser la pièce moulée hors de la cavité. Si la longueur de l'épaulement est courte, même de 0,1 mm, la plaque d'éjection repose sur la tête de vis avant que les broches d'éjection n'atteignent leur position avancée prévue, laissant la pièce partiellement non éjectée. Si l'épaulement est long du même montant, la plaque d'éjection dépasse sa position d'arrêt conçue, ce qui risque de plier les broches d'éjection ou d'endommager les surfaces de la cavité.

C'est pourquoi les constructeurs de moules d'injection de précision spécifient des tolérances de longueur d'épaulement de ±0,025 mm ou plus pour les applications de retenue d'éjecteur, soit une tolérance de ±0,13 mm (environ ±0,005 pouce) que de nombreux catalogues de vis à épaulement standard publient comme tolérance nominale. La distinction est importante lors de l'approvisionnement : une vis qui répond aux tolérances du catalogue n'est pas nécessairement une vis qui répond aux exigences fonctionnelles du moule.

Les vis à épaulement utilisées comme dispositifs de retenue d'éjecteur subissent également un modèle de charge distinctif : l'épaulement supporte une charge axiale de compression pure à la fin de chaque course d'éjection, transmise à travers la face de contact annulaire entre l'extrémité de l'épaulement et la plaque d'éjection. La planéité de la surface et la circularité de cette face d'extrémité par rapport à l'axe de l'épaule affectent donc directement la répartition uniforme de la charge sur le motif de retenue. Une répartition inégale de la charge sur un jeu de vis de retenue est une cause fondamentale du basculement de la plaque d'éjection, qui produit des hauteurs de saillie incohérentes des broches d'éjection et une éjection variable des pièces.

Choix de matériaux et de traitement thermique pour les vis à épaulement dans des environnements à charges élevées et à vibrations élevées

Les assemblages d'outillage automobile et de composants aérospatiaux soumettent les vis à épaulement à une combinaison de charges de cisaillement radial, de tension axiale provenant de l'extrémité filetée et de vibrations continues, un état de contrainte qui exige un matériau présentant à la fois une dureté de surface élevée et une ténacité de noyau adéquate. La dureté de la surface résiste à l'usure à l'interface épaule-alésage ; la ténacité du noyau empêche la rupture fragile sous une charge d'impact. Un mauvais équilibre dans un sens ou dans l’autre entraîne une défaillance prématurée.

En tant que fabricant de fixations en acier allié sur mesure, Shanghai Soverchannel Industrial Co., Ltd. conçoit des vis à épaulement en alliage Ni-Cr-Mo selon des spécifications de chimie et de profondeur de boîtier spécifiques à l'application. Pour les outils de l'aérospatiale et de l'automobile à hautes vibrations, la profondeur du boîtier d'une vis à épaulement cémentée est conçue à un minimum de 0,5 mm, suffisamment profonde pour que la couche durcie ne soit pas consommée par l'opération de meulage qui amène l'épaulement à la tolérance de diamètre finale, tout en préservant le noyau ductile qui absorbe les chocs sans se fracturer.

Vis à épaulement impériales ou métriques : réalités d'approvisionnement pour l'assemblage et la maintenance d'équipements à l'étranger

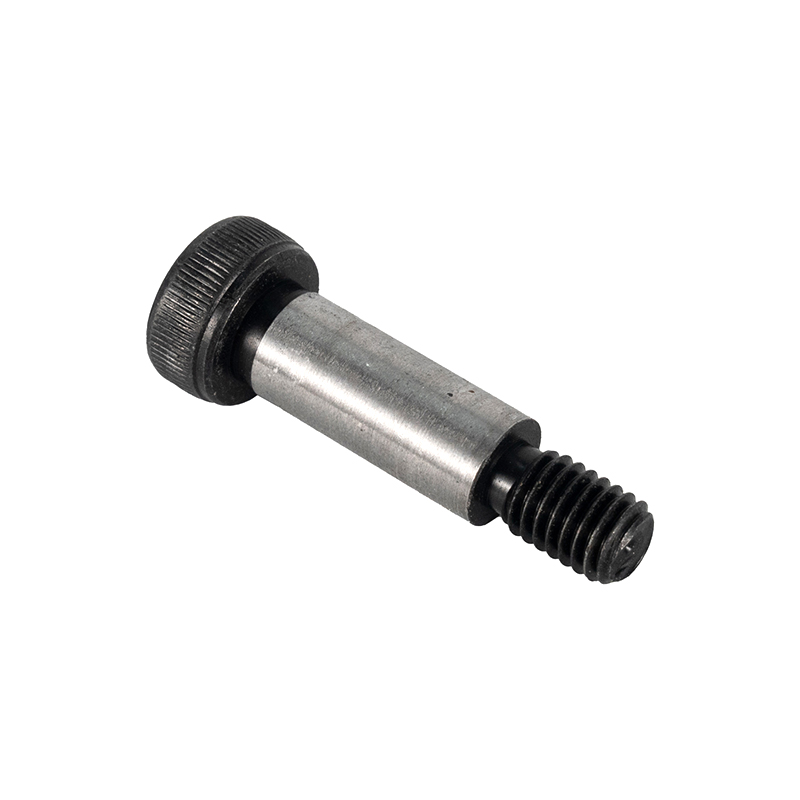

Les équipements importés d'Amérique du Nord utilisent fréquemment des vis à épaulement de dimensions impériales - diamètres d'épaulement en fractions de pouces (3/16", ¼", 5/16", 3/8", ½", et ainsi de suite) avec des formes de filetage unifiées (UNC ou UNF) sur l'extrémité filetée. Lorsque cet équipement nécessite un entretien ou un remplacement d'outillage dans des environnements de fabrication aux normes métriques, trouver la bonne vis à épaulement de remplacement devient un véritable défi d'approvisionnement. La substitution de l'équivalent métrique le plus proche n'est presque jamais acceptable : une vis à épaulement de 6 mm. La vis à épaulement métrique a un diamètre d'épaulement de 6 000 mm, tandis que l'équivalent impérial le plus proche (¼") a un diamètre d'épaulement de 6,350 mm, soit une différence de 0,35 mm qui élimine l'interférence ou l'ajustement de transition dont dépend l'application.

L'extrémité du fil crée une complication supplémentaire. Une vis à épaulement impériale de ¼" utilise généralement une extrémité filetée 10-32 UNF ou ¼-20 UNC, et les trous taraudés dans le moule ou le montage sont découpés pour correspondre. Tenter d'utiliser un filetage métrique M5 ou M6 sans refileter le trou n'est pas un raccourci viable : le pas, le diamètre principal et la forme du filetage diffèrent tous. ingénierie de conversion au cas par cas.

Shanghai Soverchannel Industrial Co., Ltd. fournit des séries de vis à épaulement métriques et impériales à partir de sa base de fabrication de Nantong Jinzhai Hardware Co., Ltd., avec une traçabilité complète et une certification dimensionnelle. Pour les clients internationaux gérant des flottes d'équipements aux normes mixtes, l'entreprise peut produire des vis à épaulement impériales conformes aux normes dimensionnelles ASME B18.3 dans le même cycle de production que leurs équivalents métriques, simplifiant ainsi la consolidation des achats sans nécessiter de relations distinctes avec les fournisseurs.

Vis à épaulement comme axes de pivotement dans les machines automatisées : calcul de la charge des roulements et estimation de la durée de vie de l'usure

Dans les machines automatisées et les machines-outils, les vis à épaulement fonctionnant comme des axes de pivotement pour les liaisons, les suiveurs de came ou les bras oscillants sont soumises à des charges de roulement radiales sur toute la longueur de l'épaulement. Contrairement à un palier lisse où la charge est répartie sur une longue zone de contact, un pivot à vis à épaulement concentre la charge radiale sur la longueur d'épaulement utilisable, généralement entre une et trois fois le diamètre de l'épaulement en fonction de la géométrie de l'application. Le calcul de la pression d'appui à la surface de l'épaulement est la première étape pour prédire la durée de vie à l'usure.

La formule de pression d'appui de la zone projetée s'applique : P = F / (d × L), où F est la charge radiale en Newtons, d est le diamètre de l'épaulement en mm et L est la longueur effective d'appui en mm. Pour une vis à épaulement en acier allié cémenté fonctionnant contre une bague en acier ou un alésage trempé, la pression de roulement admissible est généralement de 100 à 150 MPa pour une rotation continue et de 200 à 350 MPa pour un mouvement d'oscillation ou d'indexation. Le dépassement de ces limites accélère la fatigue de la surface, produit des débris d'usure et agrandit progressivement l'alésage - la même progression de défaillance observée dans les applications à tolérance inadéquate, mais motivée par la charge plutôt que par une erreur dimensionnelle.

Les applications de pivotement d’équipement textile et de système hydraulique ajoutent une considération de lubrification qui est souvent négligée lors de la conception. Un pivot de vis à épaulement fonctionnant à sec dans une machine textile à cycle élevé peut voir des températures de surface dépassant 150 °C au niveau de la zone de contact lors de cycles de production prolongés, ce qui dégrade tout film d'huile et accélère l'usure de l'adhésif. Les dispositions de conception pour l'accès à la lubrification (un trou de graisse radial à travers la paroi de l'alésage ou une rainure circonférentielle dans l'épaulement) peuvent prolonger la durée de vie d'un ordre de grandeur dans ces applications, et la spécification d'une vis à épaulement avec un traitement de surface compatible avec la chimie du lubrifiant est une exigence technique de base qui doit être confirmée au stade de la conception plutôt qu'après des défaillances sur le terrain.

Géométries d'épaulement non standard dans l'outillage aérospatial et automobile : au-delà du catalogue

Les vis à épaulement standard suivent une géométrie simple : un épaulement cylindrique, une face d'appui plate sous la tête et une extrémité filetée d'un diamètre plus petit que l'épaulement. Les composants aérospatiaux et les outils automobiles spécialisés exigent souvent des configurations qui ne peuvent provenir d'aucun catalogue standard. Et tenter de modifier une vis standard sur le terrain (abaisser un épaulement, ajouter un trou transversal, usiner une section réduite) compromet presque toujours le traitement thermique et l'intégrité dimensionnelle de la pièce.

Les configurations courantes de vis à épaulement non standard qui surviennent dans l'outillage de haute précision comprennent :

• Vis à double épaulement : Deux épaulements cylindriques de diamètres différents sur la même tige, utilisés pour localiser et retenir simultanément des composants à deux plans de profondeur différents dans des assemblages de moules complexes.
• Vis à épaulement soulagé : Une section de taille de diamètre réduit entre l'épaulement et l'extrémité filetée, agissant comme un élément élastique contrôlé qui absorbe les chocs sans les transmettre dans la zone d'engagement du filetage, particulièrement utile dans les applications de matrices d'emboutissage à fort impact.
• Vis à épaulement à trous transversaux ou passages axiaux : Utilisé dans les systèmes hydrauliques et les outils pneumatiques où la vis sert simultanément d'axe de pivotement et de passage de fluide, éliminant ainsi un raccord de port séparé et réduisant la complexité de l'assemblage.
• Vis à épaulement à bride : Une bride élargie sous la tête répartit la charge de serrage axiale sur une zone plus large, empêchant ainsi l'encastrement dans des plaques d'outillage en matériau souple (aluminium ou composite) sans nécessiter un composant de rondelle séparé.
• Vis à épaulement extra longues à pas de filetage multiples : Requis dans les assemblages de moules profonds où l'extrémité du filetage doit s'engager dans une plaque bien en dessous de la zone d'appui de l'épaulement, avec des longueurs hors tout s'étendant bien au-delà des maximums standard du catalogue.

Shanghai Soverchannel Industrial Co., Ltd. est structurée spécifiquement pour gérer ce segment du marché. En tant que fabricant intégrant la R&D, la production et les ventes, l'entreprise examine les dessins des clients, donne des conseils sur la géométrie et la sélection des matériaux, produit des prototypes pour la validation dimensionnelle et fonctionnelle et passe directement à la production, le tout dans le cadre d'une relation d'approvisionnement unique qui élimine le délai de transfert de l'ingénierie à l'approvisionnement courant lorsque l'on travaille avec des distributeurs qui s'approvisionnent auprès d'usines tierces.

Sélection du traitement de surface pour les vis à épaulement : équilibrer l'intégrité dimensionnelle et la protection contre la corrosion

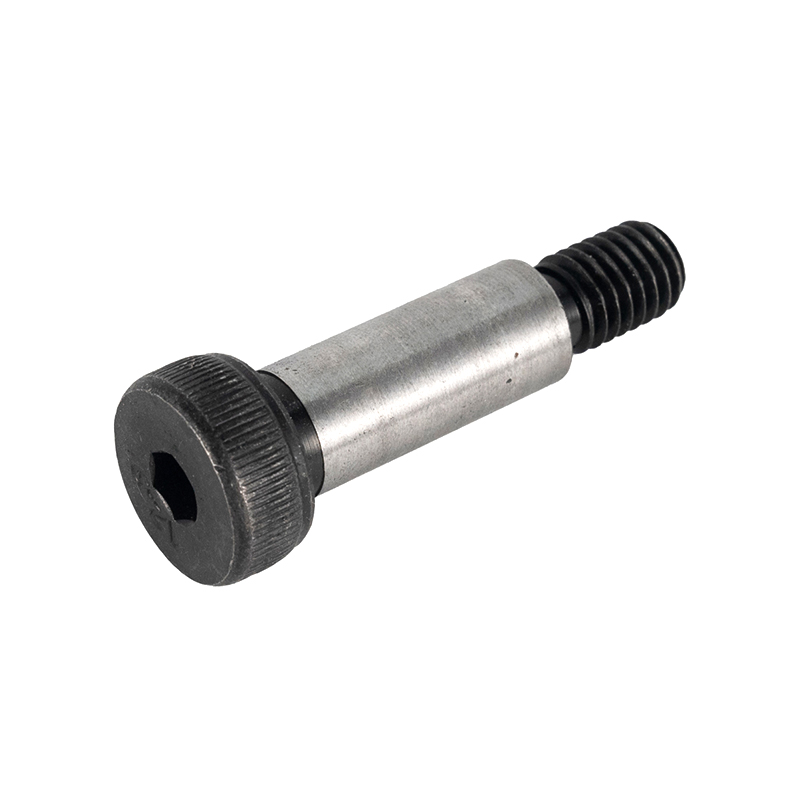

Le traitement de surface appliqué à une vis à épaulement présente une tension fondamentale qui n'existe pas pour les fixations ordinaires : tout revêtement qui ajoute de l'épaisseur à la surface de l'épaulement soustrait directement le budget de tolérance dimensionnelle. Une couche de galvanoplastie de zinc de 8 à 12 µm par côté ajoute 16 à 24 µm au diamètre de l'épaulement, suffisamment pour convertir un épaulement de tolérance h6 en une pièce surdimensionnée qui n'entrera pas dans son alésage sans interférence. C'est pourquoi la sélection du traitement de surface des vis à épaulement de précision nécessite une attention particulière à l'épaisseur du revêtement, et pas seulement aux performances en matière de corrosion.

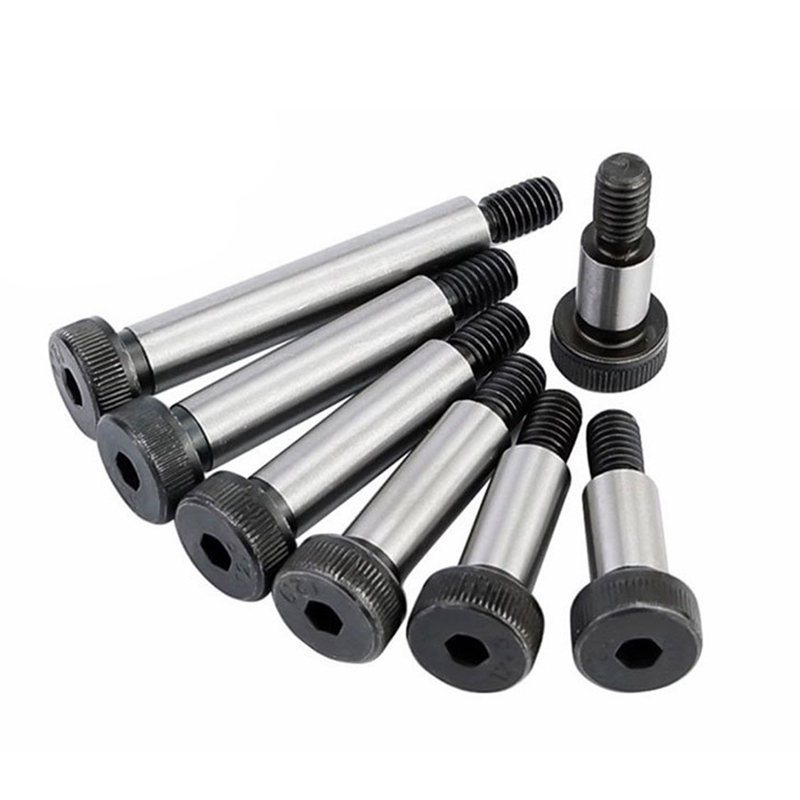

• Oxyde noir : Le traitement préféré pour les applications de moules et de matrices de précision. La profondeur du revêtement de conversion est mesurée en nanomètres plutôt qu'en microns, ce qui signifie un impact dimensionnel nul. Fournit une légère résistance à la corrosion, suffisante pour les environnements d’outillage intérieurs lorsqu’il est combiné avec un joint d’huile. Compatible avec toutes les classes de tolérances standards sans meulage post-traitement.
• Nickelage autocatalytique : Dépose une couche très uniforme (généralement 12 à 25 µm) qui peut être spécifiée et maintenue suffisamment fermement pour être prise en compte dans la tolérance d'usinage. Offre une dureté supérieure (jusqu'à 68 HRC après traitement thermique) et une résistance à la corrosion par rapport à l'oxyde noir. Utilisé dans les vis à épaulement des systèmes hydrauliques et les composants d'équipements textiles où une précision et une résistance chimique modérée sont requises.

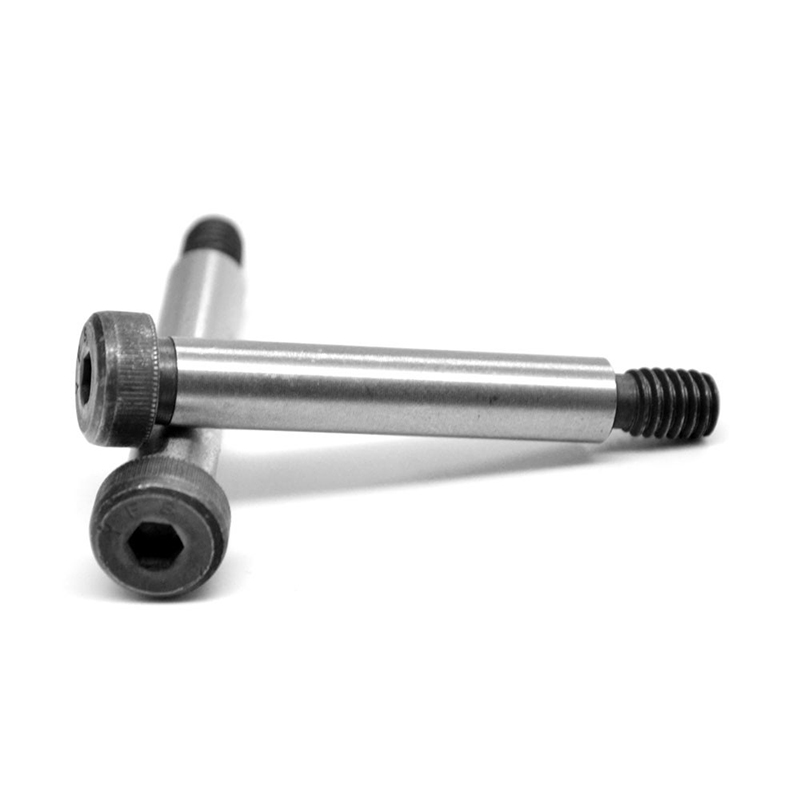

• Revêtement en flocons de zinc (Geomet/Dacromet) : S'applique sur une épaisseur totale de 8 à 15 µm avec une meilleure uniformité d'épaisseur que la galvanoplastie et aucun risque de fragilisation par l'hydrogène. Convient à l'extrémité filetée et à la tête des vis à épaulement où la protection contre la corrosion est importante, mais doit être masqué de la surface d'appui de l'épaulement dans les applications de précision, ou l'épaulement doit être meulé à la dimension finale après le revêtement.
• Acier inoxydable passivé : Pour les vis à épaulement produites en acier inoxydable 303, 304 ou 440C, la passivation élimine le fer libre de la surface sans aucun impact dimensionnel, maximisant ainsi la résistance native à la corrosion du matériau. Le bon choix pour la transformation des aliments, la fabrication pharmaceutique et les environnements d'outillage côtiers ou marins où le matériau de base est déjà inoxydable.

En tant que fournisseur de fixations en acier au carbone et société de fixations en acier inoxydable, Shanghai Soverchannel Industrial Co., Ltd. spécifie les traitements de surface comme partie intégrante de l'ensemble de conception des vis à épaulement plutôt que comme une réflexion après coup. Pour les clients fournissant des marchés étrangers où les normes d'assemblage des équipements varient, la société documente le diamètre de l'épaulement tel que revêtu avec une traçabilité dimensionnelle complète, afin que les installateurs puissent vérifier la compatibilité avant l'assemblage plutôt que de découvrir des problèmes d'interférence sur le site de production.
