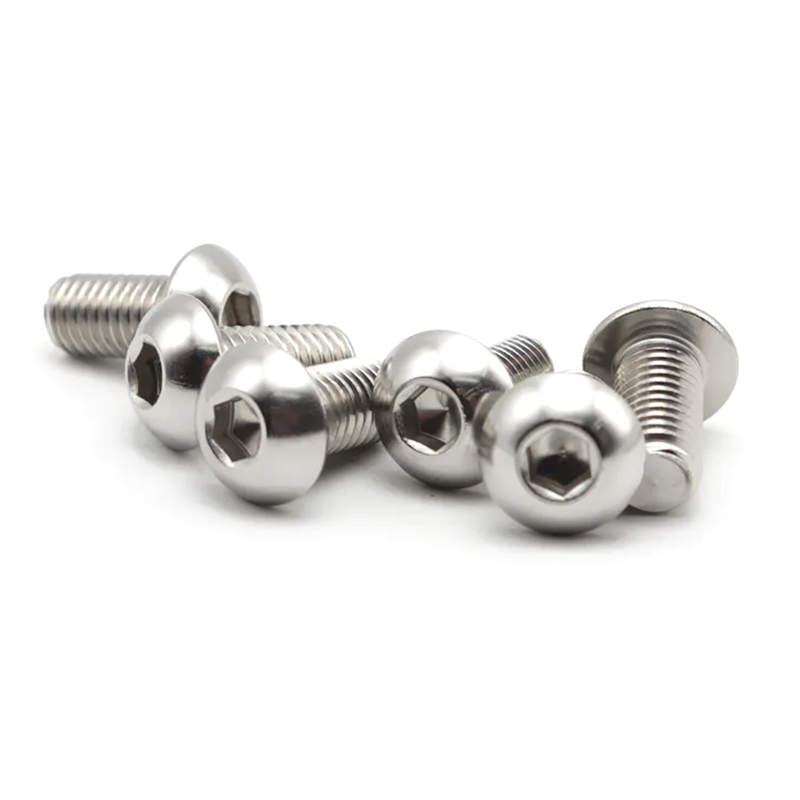

Pourquoi le profil à tête bombée des vis à boutons affecte plus que la simple apparence

La tête bombée à profil bas qui définit vis à boutons est une géométrie technique, pas un choix de style. Le rayon du dôme détermine la relation entre la surface d'appui et le diamètre total de la tête, ce qui a des conséquences fonctionnelles directes sur les matériaux les plus couramment fixés avec ce type de vis. Pour les appareils électroménagers, les boîtiers de produits numériques et les boîtiers d'instruments (où le matériau assemblé est souvent de la tôle d'aluminium, de l'ABS ou de l'acier fin), l'anneau de roulement plus large d'une tête de bouton répartit la charge de serrage sur une zone nettement plus grande qu'une tête de capuchon standard de même diamètre de filetage. Cela réduit le risque de marquage de surface, d'intégration dans des substrats souples et de déformation visible autour du trou de fixation, ce qui est important à la fois structurellement et esthétiquement dans les produits de consommation finis.

La géométrie du dôme contribue également à la résistance aux accrocs. Dans les meubles, les appareils de fitness et les jouets pour enfants, les têtes de fixation externes ne doivent pas présenter d'arêtes vives qui pourraient accrocher le tissu, la peau ou les composants adjacents lors de l'utilisation ou de l'assemblage. Le profil convexe continu d'une tête bouton élimine le bord tranchant présent sur les fixations à tête cylindrique et fraisée, ce qui est l'une des raisons pour lesquelles les vis bouton ISO 7380 sont devenues le choix de fixation par défaut pour les surfaces exposées des biens de consommation. Dans les ensembles de sièges de transport ferroviaire, la même propriété satisfait aux exigences de sécurité des passagers qui interdisent explicitement les projections pointues sur les surfaces intérieures.

À Shanghai Soverchannel Industrial Co., Ltd. , les dimensions du rayon du dôme et de la hauteur de la tête des vis bouton sont soumises à des tolérances plus strictes que la spécification minimale ISO 7380, en particulier pour les clients des secteurs de l'électroménager et des produits numériques où l'uniformité visuelle du modèle de fixation d'un produit fait partie du cahier des charges de conception industrielle. Le processus de fabrication de Nantong Jinzhai Hardware Co., Ltd. utilise des matrices de formage à froid de précision respectant des calendriers dimensionnels stricts, garantissant la cohérence du profil de la tête sur les lots de production à grand volume.

Limites de couple sur les vis en bouton : comprendre le compromis en matière de profondeur d'entraînement et comment y travailler

La contrainte technique la plus importante des vis à bouton est celle que les concepteurs de produits découvrent souvent trop tard : la faible hauteur de la tête qui les rend visuellement propres et peu encombrantes limite également la profondeur de la douille, ce qui limite le couple d'entraînement maximal avant que la came ne se produise. Une vis à tête ronde M6 ISO 7380 a une hauteur de tête d'environ 2,0 mm et une profondeur de douille d'environ 1,9 mm, contre une hauteur de tête de 6,0 mm et une profondeur de douille de 4,0 mm pour une tête à capuchon ISO 4762 équivalente. Cela signifie que le couple d'installation fiable maximal pour la tête bouton est généralement de 60 à 70 % de l'équivalent de la tête à capuchon, et tenter de serrer une vis bouton au-delà de sa limite d'entraînement endommage la douille de manière irréversible, car les parois peu profondes de la douille se déforment sous la charge de la clé.

En pratique, cette contrainte est réalisable lorsque la conception du joint y est alignée dès le départ. Les équipements d'automatisation et les dispositifs médicaux qui spécifient correctement les vis à boutons le font en s'assurant que la charge de serrage requise se situe dans la capacité de couple réelle de la vis, et non en la traitant comme un remplacement instantané d'une tête à capuchon et en appliquant la même valeur de couple. Les points de référence suivants sont utiles aux ingénieurs de conception travaillant avec des vis bouton en acier au carbone de classe de propriété standard 10.9 :

Pour les scénarios d'assemblage de précision où l'apparence et l'intégrité maximale des joints sont requises, la réponse technique correcte consiste à augmenter le diamètre du filetage plutôt que de dépasser la limite de couple d'entraînement. Le passage des vis bouton M5 aux vis M6 n'ajoute que 1,5 mm au diamètre de la tête tout en doublant presque le couple d'entraînement disponible, un compromis qui a presque toujours plus de sens que d'essayer d'extraire une précharge supplémentaire d'une fixation sous-dimensionnée.

Sélection de la finition de surface et du revêtement pour les vis à boutons dans les applications destinées aux consommateurs

Pour les vis à bouton installées sur les surfaces visibles des appareils électroménagers, des produits numériques et des meubles, la finition de surface fait partie de la conception visuelle du produit et n'est pas seulement une mesure de protection contre la corrosion. Les critères de sélection du revêtement passent ainsi de critères purement fonctionnels (heures de brouillard salin, coefficient de frottement) à une combinaison d'exigences fonctionnelles et esthétiques qui doivent être spécifiées ensemble. Une finition qui semble correcte sur un échantillon de boulon mais qui varie en termes de niveau de brillance ou de couleur au cours d'un lot de production crée une incohérence visible dans le produit assemblé que les consommateurs remarquent immédiatement.

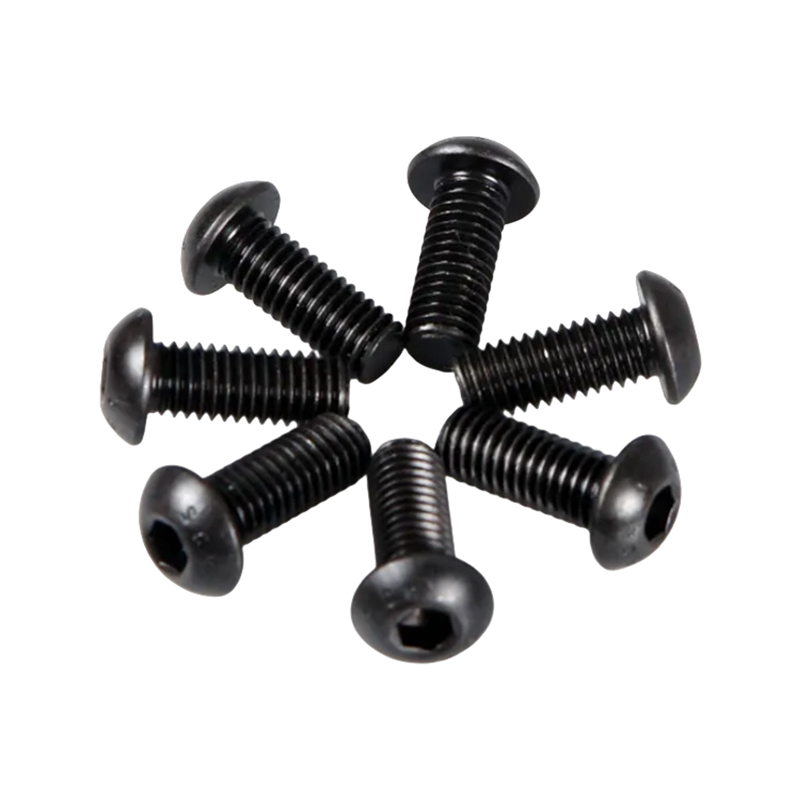

• Oxyde noir avec joint spi : Produit un aspect noir mat avec une variation minimale de réflectivité sur un grand nombre. L'impact dimensionnel est négligeable (à l'échelle nanométrique). Commun sur les équipements de fitness, les appareils électroniques montés en rack et les boîtiers d'instruments où une esthétique industrielle discrète est l'intention de conception. La résistance à la corrosion est modérée – adéquate pour les environnements intérieurs mais pas pour l’exposition extérieure ou humide.
• Galvanoplastie au zinc (passivate transparente ou bleue) : L'option la plus rentable pour la protection décorative contre la corrosion sur les vis bouton en acier au carbone. La passivation transparente produit une finition argentée brillante ; la passivation bleue introduit une légère teinte bleu-argent qui se lit comme une finition haut de gamme sur les panneaux d'appareils électroménagers blancs ou de couleur claire. La résistance au brouillard salin de 72 à 120 heures répond à la plupart des exigences des produits de consommation intérieure. Une épaisseur de placage de 5 à 8 µm a un impact minimal sur l'ajustement du filetage, mais doit être prise en compte dans les calculs de tolérance pour les assemblages de précision.
• Nickelage : Offre une finition argentée brillante et chaude avec une résistance à la corrosion supérieure à celle du zinc (120 à 200 heures de brouillard salin à 8 à 12 µm). Préféré pour les jouets pour enfants et les accessoires de produits numériques où un aspect métallique poli fait partie de la qualité perçue du produit. Le placage au nickel fournit également une surface dure et résistante à l'abrasion qui résiste aux rayures dues à des assemblages et démontages répétés, ce qui est important pour les produits que les utilisateurs ouvrent pour remplacer la batterie ou modifier la configuration.
• Acier inoxydable passivé : Pour les intérieurs de transport ferroviaire, les dispositifs médicaux et les équipements d'automatisation fonctionnant dans des environnements humides ou nettoyables, les vis à bouton en acier inoxydable passivée éliminent entièrement le risque de corrosion sans ajouter de couche de revêtement. La surface naturelle en acier inoxydable atteint un aspect brossé ou poli en fonction de l'opération d'usinage finale, et la finition est intrinsèquement permanente plutôt que dépendante de l'adhérence du revêtement. Shanghai Soverchannel Industrial Co., Ltd. fournit des vis à bouton en acier inoxydable dans les qualités 304 et 316 dans le cadre de sa gamme de produits de fixations en acier inoxydable.

Vis en bouton dans les assemblages à espace limité : planification des dégagements pour les équipements automatisés et médicaux

La faible hauteur de la tête des vis à bouton est souvent la raison pour laquelle elles sont spécifiées en premier lieu dans les équipements d'automatisation et les dispositifs médicaux : il n'y a tout simplement pas assez de jeu axial au-dessus de la surface du joint pour accueillir une tête à capuchon standard. Mais la conception du dégagement des vis à bouton nécessite plus que vérifier que la hauteur de la tête dégage le composant adjacent. L'angle d'accès de la clé hexagonale, le dégagement du tournevis et les exigences d'engagement de l'outil doivent tous être vérifiés dans le contexte de l'assemblage tridimensionnel avant que la conception ne soit finalisée.

L'angle d'accès minimum de la clé pour une vis bouton dans une poche ou un évidement est limité par le chemin d'insertion de la clé hexagonale. Une clé hexagonale standard en forme de L nécessite un angle d'approche clair d'environ 15 à 20° par rapport à la perpendiculaire à la surface du joint pour engager proprement la douille. Dans les assemblages confinés où seule une clé hexagonale à rotule peut atteindre la fixation, le couple fiable maximal diminue d'environ 30 % par rapport à une clé droite à engagement total, un facteur qui doit être intégré dans les spécifications de couple si une installation à rotule est prévue. Pour les assemblages de dispositifs médicaux pour lesquels la traçabilité du couple est une exigence réglementaire, la procédure d'installation doit spécifier explicitement le type de clé et vérifier que la géométrie de l'assemblage permet l'engagement documenté de l'outil.

L'épaisseur du panneau par rapport à la longueur des vis est une deuxième considération de dégagement qui est souvent négligée. La longueur de serrage d'une vis bouton (la distance entre le dessous de la tête et le début du filetage) doit correspondre à l'épaisseur totale du matériau serré. Si la poignée est trop courte, la partie filetée s'engage dans le matériau serré plutôt que dans l'alésage taraudé en dessous, réduisant ainsi l'engagement efficace du filetage. Si la poignée est trop longue, la tige non filetée fait saillie dans le trou taraudé, empêchant ainsi l'engagement du filetage sur toute la profondeur. Dans les scénarios d'assemblage de précision de produits et d'instruments numériques, la spécification de la longueur exacte de la poignée, plutôt que simplement de la longueur nominale du boulon, constitue la bonne pratique d'approvisionnement.

Tête de bouton à bride vs tête de bouton standard : lorsque la plus grande surface d'appui justifie une empreinte plus large

La variante à tête boutonnée à bride, dans laquelle une bride annulaire plate s'étend vers l'extérieur à partir de la base du dôme, répond à une limitation spécifique de la tête boutonnée standard dans les applications sur substrat souple. Dans la géométrie standard ISO 7380, la surface d'appui est l'anneau annulaire relativement étroit à la base du dôme, là où le profil du dôme rencontre la surface plate du dessous. Dans les assemblages de meubles, les cadres de jouets pour enfants et les panneaux d'équipement de fitness où le matériau assemblé est du bois d'ingénierie, du plastique composite ou de l'aluminium de faible épaisseur, cette surface d'appui peut ne pas être suffisante pour empêcher la tête de passer à travers le trou de dégagement sous charge, en particulier pour les vis de plus grand diamètre dans des matériaux minces.

La variante à bride (ISO 7380-2) ajoute une bride de roulement plate avec un diamètre extérieur généralement 30 à 40 % plus grand que le diamètre de tête standard, augmentant ainsi la surface d'appui proportionnellement sans ajouter de hauteur de tête. Le profil du dôme au-dessus de la bride reste bas, de sorte que l'avantage de dégagement est préservé tandis que la capacité de charge de traction augmente considérablement. Pour les vis bouton à bride M6, la surface d'appui passe d'environ 70 mm² (standard) à environ 120 mm² (à bride), soit une amélioration de 70 % de la répartition de la charge sans pratiquement aucune augmentation de la hauteur d'installation.

Le compromis est l'encombrement : le diamètre de bride plus grand nécessite plus d'espace latéral autour du trou de fixation, ce qui doit être vérifié par rapport aux caractéristiques adjacentes dans la disposition des composants. Dans les boîtiers électroniques haute densité et les boîtiers compacts pour dispositifs médicaux, cet espace latéral n'est souvent pas disponible, ce qui fait de la tête de bouton standard le bon choix malgré sa capacité de passage inférieure. Shanghai Soverchannel Industrial Co., Ltd. produit des vis à boutons à géométrie ISO 7380-1 et ISO 7380-2 en tant qu'articles de catalogue standard, avec des diamètres de bride et des hauteurs de dôme non standard disponibles sous forme de fixations en acier allié personnalisées pour les clients dont les applications se situent entre les deux profils standard.

Sélection de classes de propriétés pour les vis à boutons dans les applications grand public et industrielles

Les vis à bouton sont disponibles dans le commerce dans les classes de propriétés 8.8 et 10.9 pour l'acier au carbone et A2-70 ou A4-70 pour l'acier inoxydable. La sélection de classe interagit avec la limite de couple d'entraînement d'une manière qui n'est pas toujours intuitive : la spécification d'une classe de propriétés plus élevée n'améliore pas automatiquement les performances du joint si la limite de couple d'entraînement de la vis est atteinte avant que la charge d'épreuve du matériau de qualité supérieure ne soit utilisée. Pour les vis bouton de petit diamètre (M4 et inférieur), la contrainte de profondeur de douille plafonne la précharge réalisable bien en dessous de la différence entre les charges d'épreuve de 8,8 et 10,9, ce qui signifie que la mise à niveau de la classe de propriété n'offre aucun avantage fonctionnel tout en augmentant les coûts. La mise à niveau devient significative à partir de M6, où la géométrie de la douille peut transmettre suffisamment de couple pour différencier les performances de serrage des deux qualités.

Pour les applications d'équipement de transport ferroviaire et d'automatisation où la charge vibratoire est une considération de conception, les vis bouton de classe de propriété 10,9 sont la spécification standard quel que soit le diamètre, car la charge d'épreuve plus élevée génère une précharge de joint plus élevée qui améliore la résistance au desserrage induit par les vibrations, même si la différence de précharge absolue entre 8,8 et 10,9 est modeste pour les petits diamètres. La logique est que le coût marginal de la spécification de 10,9 est faible, tandis que le coût d'une défaillance d'une fixation dans un système de transport ou d'automatisation installé est très élevé.

En tant que fournisseur de fixations en acier au carbone possédant une expertise approfondie dans le secteur des fixations automobiles, Shanghai Soverchannel Industrial Co., Ltd. fournit des documents de certification de classe de propriété pour chaque lot de production de vis à bouton (vérification de la dureté, résultats des tests de traction et certificats thermiques des matériaux), permettant aux clients des secteurs réglementés tels que les dispositifs médicaux et le transport ferroviaire de maintenir une traçabilité complète dans les dossiers de qualité de leur chaîne d'approvisionnement. Ce système d'inspection complet, développé et perfectionné par Nantong Jinzhai Hardware Co., Ltd., permet à l'entreprise de servir à la fois les fabricants de biens de consommation à gros volume et les clients d'assemblage de précision à faible volume à partir de la même infrastructure de production.

Configurations de vis en bouton personnalisées : dimensions non standard et caractéristiques spéciales pour un assemblage de précision

Les vis à boutons standard du catalogue couvrent la majorité des applications industrielles et grand public, mais les scénarios d'assemblage de précision dans les produits numériques, les dispositifs médicaux et les équipements d'automatisation haut de gamme nécessitent régulièrement des configurations qui ne relèvent pas des tableaux dimensionnels ISO 7380. Les exigences non standard les plus courantes ne constituent pas des écarts spectaculaires par rapport à la forme standard : il s'agit d'ajustements dimensionnels spécifiques que le catalogue standard ne peut pas prendre en compte, mais qui ont des conséquences fonctionnelles importantes s'ils ne sont pas satisfaits correctement.

• Variantes à hauteur de tête réduite : Pour les assemblages où même la tête de bouton standard dépasse au-dessus d'un élément de panneau environnant, un profil de dôme personnalisé à hauteur réduite, généralement 15 à 25 % plus bas que la norme ISO 7380 nominale, permet une véritable installation affleurante ou sous-affleurante tout en conservant l'avantage de large surface d'appui du format de tête de bouton.
• Longueurs de poignée non standard : Les boîtiers de produits de consommation utilisent fréquemment des empilements de matériaux qui ne s'alignent pas sur les incréments de longueur de vis standard. Une longueur de préhension personnalisée garantit que la tige non filetée couvre exactement l'épaisseur serrée, maximisant ainsi la profondeur d'engagement du filetage dans la fonction taraudée située en dessous sans permettre à la tige de descendre avant que la force de serrage complète ne soit atteinte.
• Conceptions de rondelles captives intégrées : Un élément de rondelle fixé de manière permanente sous la bride à tête boutonnée (serré en place pendant la fabrication) élimine l'étape d'assemblage consistant à positionner une rondelle séparée, réduit le nombre de pièces et empêche la perte de rondelle dans les environnements d'assemblage de petits composants tels que les usines de jouets pour enfants et les lignes de production d'instruments.
• Patchs frein-fil pré-appliqués : L'adhésif anaérobie microencapsulé appliqué sur le filetage pendant la fabrication offre une résistance aux vibrations sans que les opérateurs aient besoin d'appliquer du frein-filet liquide au point d'assemblage, ce qui est essentiel pour les équipements d'automatisation et les chaînes d'assemblage de dispositifs médicaux où la cohérence et la propreté des processus sont des exigences contrôlées.
• Marquages ​​de tête ou branding personnalisés : Pour les appareils électroniques grand public et les appareils électroménagers haut de gamme où la tête de fixation est un élément de conception visible, des marques d'identification gravées au laser ou estampées, des symboles de qualité ou des identifiants de marque sur la surface du dôme sont disponibles dans le cadre d'une commande personnalisée auprès du programme de solutions de fixation non standard de Shanghai Soverchannel Industrial Co., Ltd.

En tant que fabricant intégrant la R&D, la production et les ventes, Shanghai Soverchannel Industrial Co., Ltd. gère le développement de vis à bouton personnalisées, depuis l'examen des dessins jusqu'à la production de prototypes et jusqu'à l'approvisionnement en masse, en fournissant des conseils d'ingénierie sur la géométrie de la tête, la qualité du matériau, le traitement de surface et les spécifications du filetage dans le cadre d'un package intégré plutôt que d'attendre des clients qu'ils résolvent ces compromis de manière indépendante avant de passer une commande.
