Comment la bride intégrée modifie la répartition de la force de serrage – et pourquoi cela est plus important que la plupart des acheteurs ne le pensent

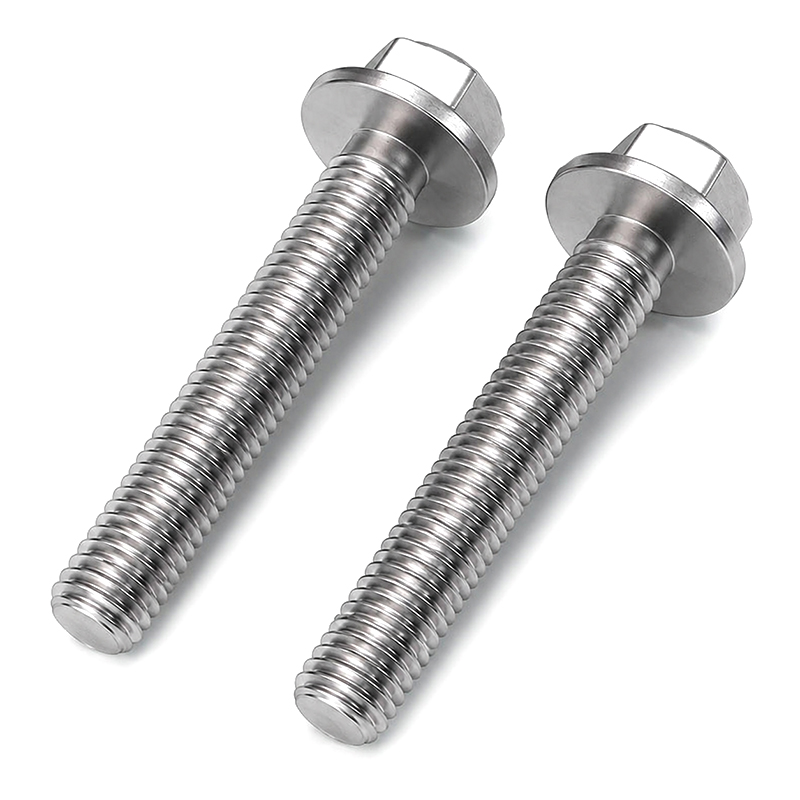

La différence mécanique entre un boulon hexagonal standard et un Boulon à bride hexagonale n'est pas cosmétique. Lorsqu'un boulon hexagonal est serré sans rondelle, la force de serrage est concentrée sur les six bords de contact de la tête, soit une zone relativement petite. Même avec l'ajout d'une rondelle plate, il existe une interface de friction supplémentaire entre la tête du boulon et la face de la rondelle qui introduit de la variabilité dans la conversion couple-précharge. La bride intégrée sur un boulon à bride élimine entièrement cette variable. Étant donné que la bride est usinée d'une seule pièce avec la tête, elle ne tourne pas par rapport au boulon pendant le serrage, ce qui signifie que le couple appliqué se traduit de manière plus cohérente et prévisible en force de serrage réelle au niveau du joint.

La surface d'appui d'un boulon à bride est nettement plus grande que celle de son équivalent à tête hexagonale de même diamètre. Sur un boulon à bride M10, par exemple, le diamètre de la bride s'étend généralement jusqu'à environ 21 à 24 mm selon la norme, par rapport à l'envergure plate de clé de 17 mm d'une tête hexagonale M10 standard. Cette empreinte plus large réduit les contraintes de roulement localisées sur le matériau d'accouplement — un avantage significatif lors de la fixation dans des boîtiers en aluminium, des panneaux composites ou des tôles fines où une zone de contact étroite provoquerait une déformation de la surface ou des dommages au fil du temps. Dans les environnements d'assemblage automatisés où la cohérence du couple affecte directement la qualité de la production, cet avantage en matière de répétabilité devient un avantage mesurable en matière de contrôle de processus plutôt qu'une simple préférence de conception.

Bride dentelée ou non dentelée : sélection de la bonne configuration anti-desserrage

Les boulons à bride hexagonale sont fabriqués dans deux configurations de brides distinctes, et le choix entre elles a des conséquences concrètes sur la fiabilité des joints sous vibration. La bride lisse (non dentelée) répartit la charge sur une zone plus large et protège la surface de contact du marquage, ce qui en fait le choix standard pour la plupart des assemblages industriels, des surfaces peintes et des applications où le démontage et la réutilisation sont prévus. La variante de bride dentelée (dentée) ajoute des micro-dents radiales sur la face inférieure de la bride qui mordent dans la surface du joint pendant le serrage, créant une action de verrouillage mécanique qui résiste au desserrage en rotation sans aucun matériel supplémentaire.

La valeur pratique des brides dentelées est particulièrement évidente dans les machines à vibrations continues (supports de moteur, supports de compresseur, châssis de convoyeur, sous-châssis d'automobile) où les rondelles élastiques conventionnelles ont tendance à s'aplatir et à perdre leur effet de verrouillage avec le temps. Un boulon à bride dentelée maintient son adhérence grâce au verrouillage mécanique des dents plutôt que de compter sur le retour élastique de la rondelle, qui se dégrade sous une charge cyclique. Le compromis réside dans les dommages superficiels : les brides dentelées ne conviennent pas aux matériaux souples tels que les boîtiers en alliage d'aluminium, les composants en plastique ou les surfaces revêtues où les dents s'enfonceraient trop profondément et compromettraient l'intégrité de la surface.

Une remarque d'installation critique : l'ajout d'une rondelle plate séparée sous un boulon à bride dentelée annule complètement le mécanisme de verrouillage. La rondelle empêche les dents d'entrer en contact avec la surface du joint, supprimant ainsi le verrouillage mécanique tout en introduisant également l'interface à friction variable que la conception de la bride était censée éliminer. Il s’agit de l’une des erreurs d’installation sur site les plus courantes observées lors des opérations d’assemblage à grand volume.

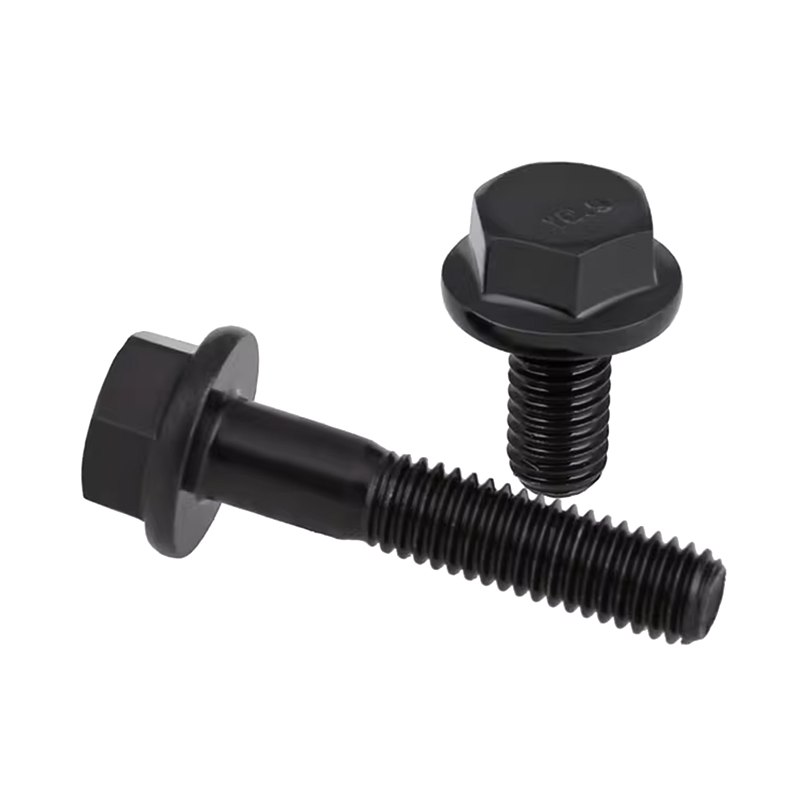

Sélection du traitement de surface pour les boulons à bride hexagonale dans différents environnements d'exploitation

Le traitement de surface appliqué à un boulon à bride hexagonale affecte non seulement la résistance à la corrosion, mais également le comportement couple-précharge, la tolérance dimensionnelle sur les filetages et la compatibilité avec le matériau d'accouplement. La sélection d'un revêtement inapproprié pour l'environnement — ou l'application d'une épaisseur de revêtement incorrecte — peut provoquer des ruptures de joints qui n'ont rien à voir avec la résistance du matériau de base du boulon.

Galvanoplastie au zinc (passivée bleu-blanc ou jaune)

Le traitement de surface commercial le plus courant pour les boulons à bride en acier au carbone standard selon DIN 6921. Le zinc bleu-blanc offre une protection modérée contre la corrosion (généralement 72 à 120 heures de résistance au brouillard salin) et est rentable pour les assemblages intérieurs ou abrités. Le zinc passivé jaune l'étend légèrement et ajoute une teinte dorée distinctive souvent utilisée pour l'identification visuelle. Les deux revêtements ajoutent 5 à 8 µm par côté aux dimensions du filetage, de sorte que les tolérances de filetage pour les boulons plaqués passent de 6 g (ordinaires) à 6 h pour s'adapter à l'accumulation de revêtement — un facteur dimensionnel important lors de la sélection des écrous correspondants.

Placage en alliage zinc-nickel

Préféré dans l'industrie automobile pour les composants de soubassement et de capot où l'exposition combinée au sel de déneigement, à l'humidité et aux températures élevées est courante. Les revêtements en alliage zinc-nickel atteignent généralement 500 à 1 000 heures de résistance au brouillard salin et maintiennent leurs performances jusqu'à environ 200 °C, soit bien au-delà de la plage utile du zingage standard. Ce revêtement est une spécification courante dans les chaînes d'approvisionnement des équipementiers automobiles pour les boulons de support de moteur, les fixations du système d'échappement et les composants de suspension.

Dacromet / Geomet (revêtements de zinc en flocons)

Revêtements en flocons de zinc appliqués sans galvanoplastie, éliminant tout risque de fragilisation par l'hydrogène — un avantage essentiel pour les boulons à haute résistance de grade 10,9 et supérieur. Le Dacromet offre une résistance au brouillard salin de 500 heures avec une couche de revêtement extrêmement fine (généralement 8 à 10 µm au total), ce qui le rend adapté aux applications filetées à tolérance serrée où les revêtements électrolytiques compromettraient l'ajustement. Il est largement spécifié pour les boulons à bride utilisés dans les structures de tours d'éoliennes, le matériel d'infrastructure et les applications de châssis automobiles où la résistance à la corrosion et la précision dimensionnelle ne sont pas négociables.

Galvanisation à chaud

Réservé aux applications extérieures de structure et de génie civil où une épaisseur maximale de zinc (45 à 85 µm) est requise pour une protection contre la corrosion atmosphérique à long terme. L'accumulation importante de revêtement nécessite que les écrous correspondants soient surdimensionnés pour s'adapter au matériau ajouté sur les filetages des boulons. Les boulons à bride galvanisés à chaud sont moins courants dans les assemblages industriels de précision en raison de la rugosité du revêtement et des variations d'épaisseur, mais restent la spécification standard pour les infrastructures routières, les tours de transmission et les structures extérieures en acier.

Pourquoi la discipline de fabrication de qualité automobile est importante lors de l'approvisionnement en boulons à bride hexagonale pour les applications industrielles

Les boulons à bride hexagonale font partie des fixations les plus couramment utilisées dans les secteurs de l'automobile, des machines et de l'assemblage industriel. Cette omniprésence crée une idée fausse très répandue selon laquelle tous les fournisseurs produisant selon la même norme nominale (DIN 6921, par exemple) fournissent des produits équivalents. Dans la pratique, les différenciateurs essentiels sont le contrôle du processus de fabrication, l'uniformité du traitement thermique, la gestion des tolérances dimensionnelles et la robustesse du système d'inspection en place – et pas seulement le fait que le boulon porte le bon marquage de qualité sur sa tête.

Shanghai Soverchannel Industrial Co., Ltd. est un fabricant de boulons à bride hexagonale OEM/ODM dont la base de production, Nantong Jinzhai Hardware Co., Ltd., a été construite sur des années d'engagement profond dans la chaîne d'approvisionnement de fixations automobiles. Les exigences des équipementiers automobiles sont structurellement plus exigeantes que la plupart des spécifications industrielles : chaque lot doit comporter une traçabilité complète des matériaux, des rapports d'essais de propriétés mécaniques, des enregistrements d'inspection dimensionnelle et une certification de traitement de surface. Les tolérances d'écart sont plus strictes. Les plans d’échantillonnage suivent une méthodologie de contrôle statistique des processus plutôt qu’un simple échantillonnage réussite/échec. La validation du traitement thermique, y compris les tests de dureté et l'inspection métallographique de la microstructure trempée, est une pratique standard et non un complément facultatif.

Cette infrastructure qualité de processus complet se traduit directement par des avantages en matière de fiabilité pour les clients industriels qui achètent des boulons à bride pour les machines, les équipements de construction et les applications de fabrication lourde. Lorsqu'un boulon est produit sous un contrôle qualité de qualité automobile, la force de serrage qu'il délivre après l'installation correspond étroitement aux spécifications du tableau de couple - non pas parce que le boulon s'est avéré correct, mais parce que l'ensemble de la chaîne de production a été conçue pour rendre les écarts détectables avant expédition. Shanghai Soverchannel Industrial Co., Ltd. applique cette même norme à la fois dans sa gamme de boulons à bride de catalogue et dans sa production de fixations non standard personnalisées, offrant aux clients un niveau de traçabilité et de cohérence des processus généralement associé à l'approvisionnement automobile de niveau 1 plutôt qu'au matériel industriel général.

Considérations relatives aux spécifications de couple spécifiques aux joints à boulons à bride

Les tableaux de couples publiés pour les boulons métriques standard ne peuvent pas être appliqués directement aux boulons à bride hexagonale sans ajustement. Les conditions de frottement sous une tête à bride diffèrent de celles sous une tête hexagonale avec une rondelle séparée, et ces différences affectent le facteur de conversion couple en précharge (facteur K) utilisé pour calculer le couple d'installation. L'utilisation d'une valeur de couple incorrecte entraîne soit des joints sous-serrés - susceptibles de se desserrer - soit des boulons trop serrés qui dépassent la charge d'épreuve et risquent une rupture d'élasticité ou des fissures de fatigue.

Les facteurs suivants sont spécifiques au calcul du couple des boulons de bride et doivent être pris en compte dans la conception du joint :

• Coefficient de frottement de la surface d'appui : La bride lisse a un coefficient de frottement défini qui diffère d'une rondelle plate trempée. Le traitement de surface affecte cette valeur : un boulon à bride revêtu de Dacromet a un coefficient de frottement inférieur à celui d'un équivalent à finition unie ou zingué, ce qui signifie que le même couple produit une précharge plus élevée. Les spécifications de couple du fabricant doivent toujours indiquer l’état de surface supposé.
• Force d'engagement de la dentelure : Les boulons à bride dentelée nécessitent un couple supplémentaire pour intégrer les dents lors du serrage initial, au-delà de ce qu'exige une bride lisse de même taille. Ce couple d'encastrement initial doit être distingué du couple de serrage final lors de la vérification de la précharge du joint.
• Interaction de la lubrification avec les dentelures : La lubrification d'un boulon à bride dentelée réduit la friction du filetage (potentiellement bonne pour la précharge), mais réduit également la morsure de la dentelure dans la surface de contact, annulant partiellement la fonction de verrouillage. Dans les joints soumis à des vibrations critiques utilisant des boulons à bride dentelée, une installation à sec est généralement préférée à une installation lubrifiée.
• Limites de réutilisation : Les boulons à bride dentelée ne doivent pas être réutilisés sans réinspection du boulon et de la surface de contact. Les indentations de surface de la première installation modifient le comportement de friction et de verrouillage des assemblages suivants, rendant la prédiction du couple à la précharge moins fiable.

Pour les applications OEM, les valeurs de couple des boulons à bride hexagonale sont généralement dérivées de tests de pré-installation utilisant des configurations de fixations et de joints représentatives, et non de tableaux de couple génériques. Il s’agit d’une pratique courante dans la chaîne d’approvisionnement automobile et s’applique également à l’assemblage de machines industrielles de précision. En cas de doute, demandez des conseils sur les spécifications de couple au fabricant de fixations en fonction de la qualité réelle du boulon, du revêtement et de la combinaison de matériaux d'accouplement utilisée.

Fabrication de boulons à bride hexagonale sur mesure et non standard : lorsque les dimensions du catalogue ne suffisent pas

Le catalogue standard des boulons à bride hexagonale couvre les combinaisons les plus courantes de diamètre, de longueur et de géométrie de bride définies par la norme DIN 6921 et les spécifications équivalentes. Mais une part importante des exigences en matière d'assemblage industriel et automobile se situe en dehors de ces limites : diamètres de bride surdimensionnés pour couvrir des trous irréguliers ou allongés, sections de tige réduites pour optimiser le poids dans les structures en aluminium, pas de filetage non standard pour la maintenance des équipements existants ou géométrie des brides modifiée pour s'adapter aux zones d'accès aux outils contraintes où une enveloppe d'entraînement hexagonal standard ne dégage pas les composants adjacents.

Shanghai Soverchannel Industrial Co., Ltd. se spécialise précisément dans ces scénarios. En tant que fabricant intégrant la R&D, la production et les ventes, et opérant via son usine Nantong Jinzhai Hardware Co., Ltd., la société gère les commandes de boulons à bride hexagonale OEM/ODM avec des dimensions non standard, des profils de bride modifiés et des spécifications de matériaux ou de revêtement personnalisés. La capacité d'ingénierie développée au fil des années de production de fixations automobiles – où les géométries de fixations non standard sont la règle plutôt que l'exception – se traduit directement par une exécution fiable de programmes de boulons à bride personnalisés. Les clients reçoivent des échantillons prototypes avec des rapports complets sur les propriétés dimensionnelles et mécaniques, suivis de lots de production soutenus par la même rigueur d'inspection que celle appliquée aux articles standard du catalogue.

La gamme complète de produits de Shanghai Soverchannel Industrial Co., Ltd. s'étend au-delà des seuls boulons à bride. L'entreprise produit des boulons, des écrous, des pièces de traitement de l'acier, des composants de soudage et des composants de fixation complexes de forme spéciale standard et non standard, ce qui en fait un fournisseur unique pour les clients qui ont besoin de plusieurs types de fixations avec une gestion de qualité cohérente sur l'ensemble de la gamme de produits. Pour les clients des secteurs automobile et industriel qui ont fait l'expérience de la fragmentation et de l'incohérence de la qualité liées à la gestion de plusieurs fournisseurs de fixations à faible volume, cette étendue de capacités sous un seul système de production constitue une simplification significative de la chaîne d'approvisionnement.
