Pourquoi le numéro de qualité du boulon vous indique réellement la formule de résistance

La classe de propriété à deux chiffres imprimée sur chaque tête de boulon à haute résistance n'est pas arbitraire : elle code deux propriétés mécaniques dans un seul marquage. Prenons l'exemple de la nuance 10,9 : le premier chiffre, 10, indique une résistance à la traction minimale de 1 000 MPa, tandis que le chiffre après la virgule, 9, représente le rapport limite d'élasticité à la traction de 0,9, ce qui donne une limite d'élasticité minimale de 900 MPa. Le grade 8.8 suit la même logique : 800 MPa en traction, 640 MPa en rendement. Ce système, normalisé selon la norme ISO 898-1 et aligné sur la norme chinoise GB/T 3098.1, signifie que les ingénieurs peuvent lire les paramètres de charge directement à partir du marquage de la tête sans faire référence à une fiche technique distincte.

Pour les connexions de structures en acier, les deux qualités spécifiées sous GB/T 1228 et GB/T 3632 sont 8,8 et 10,9. Le grade 10.9 offre une capacité de traction environ 30 % supérieure à celle du grade 8.8 pour un prix supérieur de 25 à 40 % — un compromis logique pour les charpentes de grande hauteur, les toits à longue portée et les plates-formes industrielles lourdes où la réduction du nombre de boulons réduit également le nombre de trous percés et préserve la section transversale des éléments. La nuance 8.8, en revanche, reste la valeur par défaut pour la fabrication structurelle générale : rentable, largement disponible dans toutes les tailles standard de M12 à M36 et suffisante pour la plupart des assemblages poutre-poteau sous charge modérée.

Une précision importante : une note plus élevée ne signifie pas toujours meilleure. À mesure que la résistance augmente, la ténacité diminue et la sensibilité à la fragilisation par l'hydrogène augmente. La sélection de la classe 10,9, alors que la classe 8,8 est adéquate, augmente les coûts et augmente le risque de corrosion sous contrainte dans des environnements corrosifs. La bonne approche consiste à faire correspondre la classe de propriété à la charge de joint calculée et au facteur de sécurité dans la conception structurelle – sans trop spécifier pour se rassurer.

Grand cisaillement hexagonal ou torsionnel : choisir le bon type de connexion pour votre projet

Boulons à haute résistance pour structure métallique se déclinent en deux configurations principales pour une utilisation structurelle selon les normes nationales chinoises, et le choix entre elles affecte la vitesse d'installation, le coût et les résultats du contrôle qualité plus que la plupart des ingénieurs ne le pensent initialement.

Grands boulons hexagonaux à haute résistance (GB/T 1228)

Les gros boulons hexagonaux sont du type le plus traditionnel et sont utilisés avec des écrous assortis et des rondelles trempées. La prétension est obtenue en appliquant un couple calibré à l'aide d'une clé dynamométrique. Cela donne à l'installateur un contrôle précis, ce qui les rend bien adaptés aux connexions supportant des charges dynamiques : poutres de grue, tabliers de pont et structures soumises à des vibrations ou à des contraintes cycliques. La méthode de contrôle du couple nécessite le strict respect des spécifications : un sous-serrage laisse une pré-tension insuffisante, tandis qu'un sur-serrage risque de casser le boulon ou de dénuder le filetage. Pour les grands projets, l’étalonnage de la clé dynamométrique doit être vérifié quotidiennement.

Boulons à haute résistance au cisaillement de torsion (GB/T 3632)

Les boulons de cisaillement de torsion comportent un pintail à l’extrémité de la tige. Lors de l'installation, une clé électrique spécialisée saisit simultanément l'écrou et le pilet. Au fur et à mesure que le serrage progresse, le pilet se coupe au niveau d'une rainure pré-conçue précisément lorsque le boulon atteint sa pré-tension spécifiée, éliminant ainsi le besoin de mesure du couple. Le pilet cisaillé est la confirmation visuelle que l’installation est complète et correcte. Ce mécanisme d'auto-indication rend l'inspection des boulons de cisaillement par torsion beaucoup plus rapide sur le terrain et réduit le recours aux compétences de l'opérateur. Ils sont préférés dans les immeubles de grande hauteur et les structures en acier de grande portée où l'efficacité de l'installation affecte directement le calendrier de construction.

Le compromis pratique est simple : les boulons de cisaillement de torsion coûtent plus cher par pièce et nécessitent des clés électriques exclusives. Si une clé tombe en panne sur place, le travail s'arrête. Les gros boulons hexagonaux sont plus universellement compatibles avec les outils standard et constituent le meilleur choix lorsque la disponibilité des outils est incertaine ou lorsque la conception de la connexion nécessite un resserrage pendant la construction par étapes.

Ce que la trempe et le revenu font réellement sur l'acier boulonné - et pourquoi c'est important dans les joints structurels

L'expression « trempé et revenu » apparaît dans pratiquement toutes les spécifications de boulons à haute résistance, y compris GB/T 1228, GB/T 3632 et leurs équivalents internationaux. Comprendre ce que ce cycle de traitement thermique permet réellement – ​​plutôt que de le traiter comme une revendication de qualité générique – aide les ingénieurs achats à évaluer la capacité des fournisseurs et à éviter les pannes dans les connexions critiques.

La trempe consiste à chauffer le boulon au-dessus de 880 à 960 °C (selon la composition de l'alliage) jusqu'à ce que les éléments d'alliage comme le chrome, le molybdène et le titane se dissolvent complètement dans la matrice en acier. Le boulon est ensuite rapidement refroidi dans un milieu liquide, bloquant la microstructure dans une phase martensite dure mais cassante. À ce stade, le boulon a une dureté maximale mais est dangereusement susceptible de se fissurer sous contrainte. Le revenu suit immédiatement : le boulon est réchauffé à 420–600 °C pour soulager les contraintes internes et convertir la martensite fragile en une structure de sorbite finement revenue. Cela restaure la ténacité tout en conservant la résistance élevée obtenue lors de la trempe.

La température de revenu est la variable clé qui détermine l’équilibre final entre résistance et ténacité. Pour les boulons utilisés dans des environnements à basse température (structures extérieures en acier dans les climats nordiques, par exemple), la trempe doit produire une microstructure classée aux grades 1 à 3,5 sous inspection métallographique, garantissant une résistance aux chocs adéquate dans des conditions inférieures à zéro. Pour les boulons de nuance 8.8 dont le diamètre de filetage dépasse M20, des matériaux en acier allié et des protocoles de trempe sous vide sont requis selon les normes chinoises pour garantir une trempabilité adéquate sur toute la section transversale du boulon.

Chez Shanghai Soverchannel Industrial Co., Ltd. et dans son usine de fabrication Nantong Jinzhai Hardware Co., Ltd., le processus de trempe et de revenu est intégré dans un système d'inspection complet du processus fondé sur des années d'expérience dans l'industrie des fixations automobiles – un secteur où les exigences de performance des boulons sont sans doute plus strictes que la plupart des applications structurelles. La même discipline métallurgique appliquée aux fixations de qualité automobile est appliquée à chaque boulon à haute résistance pour structure en acier que nous produisons, du M12 au M36 sur les niveaux de performance 8,8 et 10,9.

Comment la sélection du diamètre des boulons affecte l'efficacité des assemblages dans les assemblages de structures en acier

Spécifier le diamètre correct des boulons ne consiste pas simplement à faire correspondre la taille du trou dans une plaque de connexion : cela affecte directement la capacité de cisaillement de l'assemblage, la section nette de l'élément connecté et le nombre de boulons nécessaires pour transférer la charge de conception. Dans la pratique, les projets allant des charpentes en acier pour l'industrie légère aux fermes de toit à longue portée nécessitent différents choix de diamètres, même dans la gamme M12-M36.

• M16 et M20 sont les bêtes de somme des structures en acier plus légères : connexions de poutres secondaires, pannes, contreventements et plaques de base de colonnes dans les bâtiments industriels de faible hauteur. M20 est souvent le diamètre minimum spécifié par les codes de construction pour les connexions primaires en raison de son équilibre entre capacité et coût de forage.
• M22 et M24 couvrent le milieu de gamme : les assemblages de moment poutre principale-poteau dans les cadres à plusieurs étages, les plaques d'extrémité de poutres de grue lourdes et les structures de transfert. Le passage de M20 à M22 ajoute environ 20 % de capacité de cisaillement par boulon, ce qui peut réduire considérablement le nombre de boulons dans les zones de connexion encombrées.
• M27 et M30 sont utilisés dans des scénarios à charge élevée : plates-formes industrielles lourdes, structures d'approche de pont et cadres spatiaux à grande portée. À ces diamètres, les exigences de couple pour la pré-tension augmentent considérablement et la sélection de l'outil devient une considération logistique plus importante sur site.

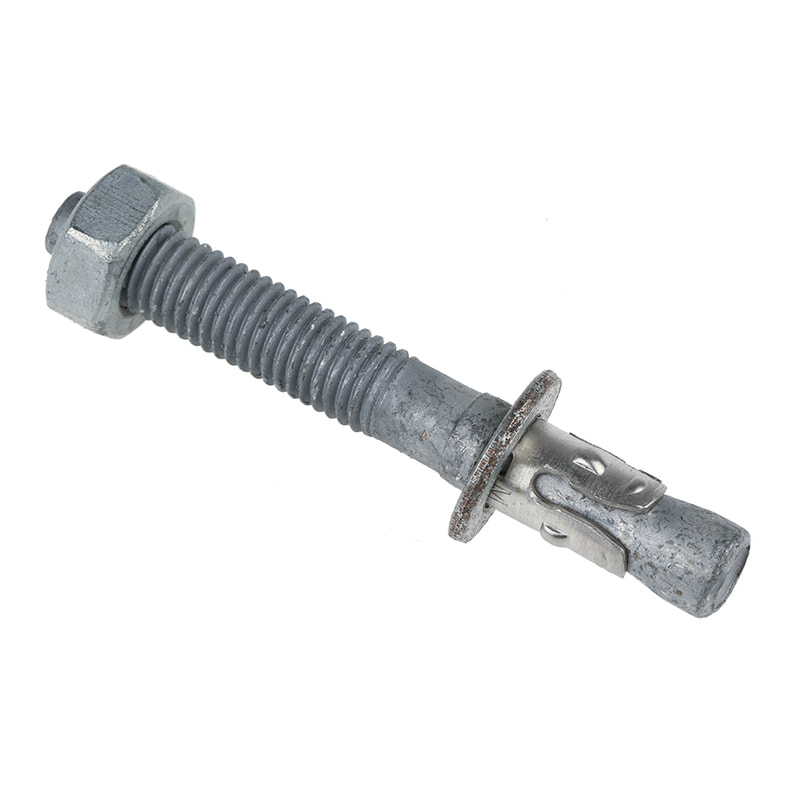

• M36 représente l'extrémité supérieure de la gamme standard et est généralement réservé aux applications de boulons d'ancrage, aux épissures de colonnes très lourdes ou aux connexions où les contraintes d'accès limitent le nombre de boulons pouvant physiquement s'insérer dans la géométrie du joint.

Un facteur souvent négligé est la relation entre le diamètre du boulon et l’épaisseur de la barre. L'augmentation du diamètre des boulons pour gagner en capacité de cisaillement peut créer des problèmes de cisaillement dans les goussets ou les plaques d'extrémité plus minces, nécessitant soit une augmentation de l'épaisseur de la plaque, soit un retour à un diamètre plus petit avec un nombre de boulons plus élevé. Les dessinateurs de structures et les ingénieurs de connexion optimisent généralement ce compromis par le biais de calculs itératifs plutôt que de choisir par défaut le plus grand diamètre disponible.

Méthodes de prétension pour les boulons structurels à haute résistance : contrôle du couple, tour d'écrou et indicateurs de tension directe

L'obtention de la prétension correcte des boulons est ce qui distingue une connexion de type friction à haute résistance d'une simple connexion par roulement. La prétension crée la force de serrage entre les surfaces en acier connectées qui génère une friction — et c'est cette friction, et non le cisaillement des boulons, qui transfère la charge dans un joint à glissement critique. Selon GB/T 1228, trois méthodes d'installation sont reconnues, chacune avec des implications distinctes en matière de contrôle qualité.

Méthode de contrôle du couple

L'approche la plus largement utilisée pour les gros boulons hexagonaux. Une clé dynamométrique calibrée applique une valeur de couple pré-calculée dérivée de tests quotidiens d'assemblages de boulons représentatifs à l'aide des outils d'installation réels. La relation entre le couple et la prétension est influencée par le frottement du filetage, le frottement de la face de l'écrou et la lubrification de la surface. C'est pourquoi la valeur du couple doit être validée à l'aide du lot de fixations exact et de la configuration de l'outil prévu pour le travail de la journée, et non tirée d'un tableau générique.

Méthode du tour d'écrou

Tous les boulons d'un joint sont d'abord serrés jusqu'à ce qu'ils soient bien serrés - la résistance ressentie par une personne utilisant une clé standard ou quelques impacts d'une clé à chocs. À partir de la position bien serrée, l'écrou est ensuite tourné selon un angle spécifié (généralement 1/3 à 2/3 de tour complet en fonction de la longueur du boulon et de la longueur de la poignée). Cette méthode est considérée comme plus fiable que le contrôle du couple dans certaines applications car elle est moins sensible à la variabilité du frottement. Cependant, il nécessite un marquage clair de la position initiale de serrage pour que la mesure de l'angle soit précise.

Méthode d'auto-indication du cisaillement de torsion (GB/T 3632)

Comme indiqué dans la comparaison des types de boulons ci-dessus, la rupture du pintail au niveau d'une rainure de cisaillement pré-conçue offre une garantie mécanique de pré-tension sans nécessiter de mesure de couple ou de suivi de rotation angulaire. L'inspection post-installation est simple : tout boulon avec un pilet intact n'a pas été correctement serré. Après l'installation, des tests de vérification utilisant une évaluation non destructive ou des contrôles d'étalonnage de la tension des boulons doivent être effectués sur les connexions critiques, en particulier dans les zones sismiques ou les structures soumises à des charges dynamiques.

Fabrication de boulons à haute résistance OEM et non standard : lorsque les tailles standard ne suffisent pas

Toutes les connexions de structures en acier ne peuvent pas être résolues avec un boulon standard M20 ou M24 provenant d'un catalogue. Les projets de rénovation, le matériel de connexion fabriqué sur mesure, les systèmes structurels exclusifs et les équipements industriels spécialisés exigent souvent des fixations qui ne relèvent pas de la portée dimensionnelle du GB/T 1228 ou du GB/T 3632. C'est là que les capacités de fabrication OEM et non standard deviennent un véritable différenciateur plutôt qu'une revendication marketing.

Shanghai Soverchannel Industrial Co., Ltd. est un fabricant et une usine de boulons à haute résistance pour structures en acier OEM/ODM opérant à travers sa base de production, Nantong Jinzhai Hardware Co., Ltd. L'expérience de l'entreprise dans les fixations automobiles est particulièrement pertinente ici : l'industrie automobile exige régulièrement des géométries de fixations non standard complexes — têtes de bride, sections de tige réduites, formes de filetage personnalisées et tolérances dimensionnelles serrées — avec une tolérance zéro pour les écarts de propriétés mécaniques. Cette discipline d’ingénierie et de fabrication se transfère directement à la personnalisation des fixations structurelles.

Les capacités personnalisées de boulons à haute résistance pour structure métallique de Shanghai Soverchannel Industrial Co., Ltd. comprennent :

• Longueurs de tige et de poignée non standard en dehors de la plage standard, pour les ensembles de connexions épais ou les applications à portée étendue
• Pas de filetage personnalisés ou configurations de filetage partiel pour des exigences spécifiques en matière de géométrie des joints
• Composants de fixation de forme spéciale — boulons en T, ensembles de tiges d'ancrage, goujons soudés et pièces formées complexes — fabriqués selon les dessins du client
• Certification complète des propriétés mécaniques pour les articles non standard, y compris la vérification de la dureté, les essais de traction et les rapports d'inspection métallographique

La principale exigence technique pour tout boulon à haute résistance non standard est que les spécifications du matériau et le protocole de traitement thermique doivent être maintenus quels que soient les changements de géométrie. Une longueur de tige non standard ne modifie pas la nécessité d'une trempe et d'un revenu appropriés en utilisant un acier allié sélectionné pour le niveau de performance requis. Les fabricants OEM fiables traitent les boulons non standard comme des composants techniques et non comme des variations matérielles.
