Jack Bolts et Tige filetée s : Le noyau caché de chaque cric de voiture
Lorsqu'un conducteur s'arrête sur le bord de la route et cherche un cric à ciseaux, la dernière chose qui lui vient à l'esprit est l'ingénierie qui se trouve à l'intérieur. Pourtant, les performances, la sécurité et la longévité de ce cric dépendent presque entièrement d'un seul composant : le boulon de cric . Également appelée vis mère ou tige filetée, cette fixation allongée convertit la force de rotation manuelle en levage vertical qui soulève un véhicule du sol. À Soverchannel Industriel CO., Ltd ., nous nous spécialisons dans la fabrication et la fourniture en gros de ces composants de précision - et nous pensons que les acheteurs méritent une compréhension approfondie de ce qui sépare un boulon de cric fiable d'une panne imminente.

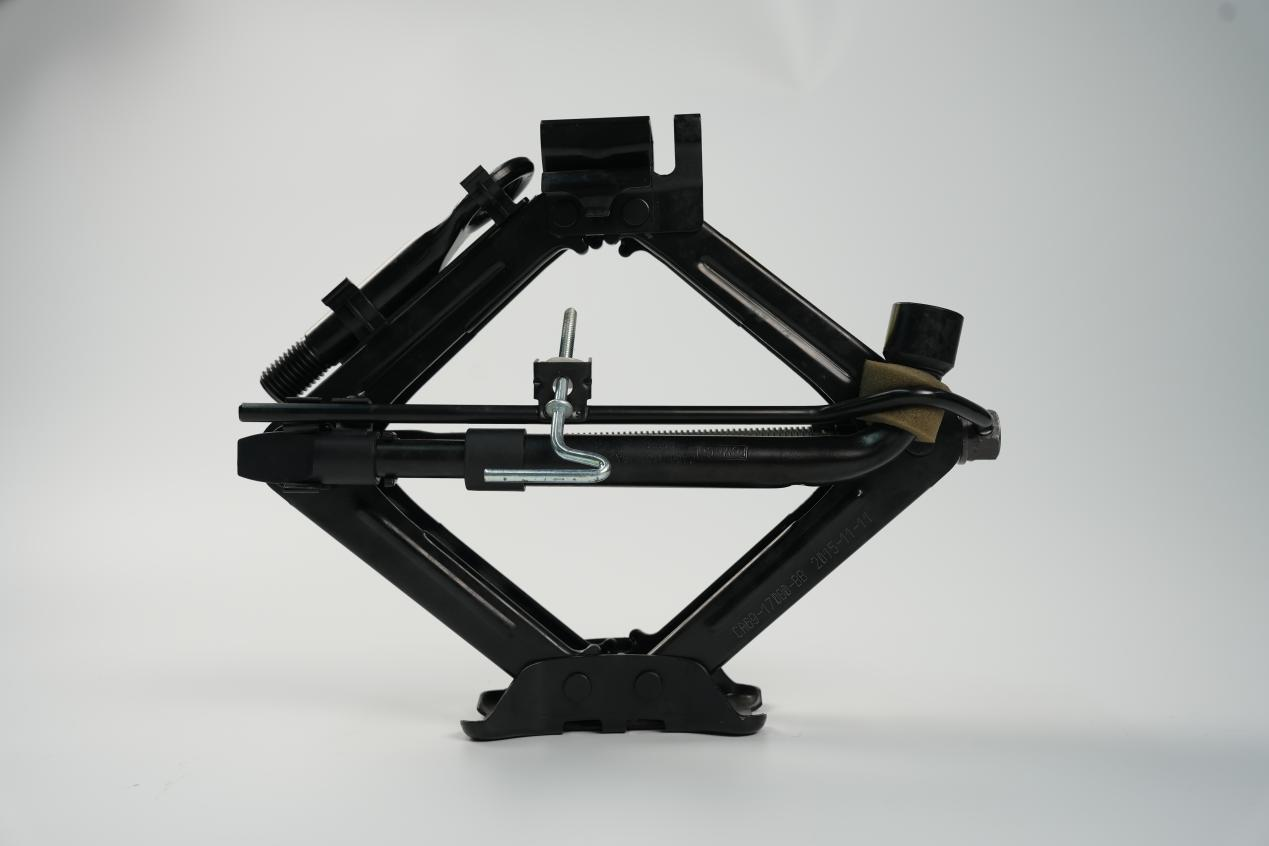

Qu'est-ce qu'un cric et comment fonctionne-t-il dans un cric de voiture à ciseaux
Un boulon de cric est une fixation filetée allongée qui sert de noyau mécanique à un cric de voiture de type ciseaux. Contrairement aux boulons hexagonaux stetard, un boulon à vérin comporte généralement une tête plate ou bouclée à une extrémité, une zone d'épaulement et une tige filetée découpée avec précision qui peut varier de 300 mm à 800 mm de longueur en fonction de la charge nominale. Lorsque la manivelle engage l'extrémité en boucle et que l'opérateur la tourne, la tige filetée entraîne l'ouverture ou la fermeture des bras des ciseaux, traduisant la rotation en déplacement vertical.
Le cric de voiture à ciseaux est largement utilisé pour les changements de pneus en bordure de route et l’entretien du soubassement des véhicules – des situations qui nécessitent un outil de levage compact, portable et fiable. Les charges nominales courantes incluent 0,8T, 1T, 1,5T et 2T, et chaque niveau exige une tige filetée avec un diamètre, une résistance à la traction et une précision de filetage proportionnellement plus grands. Un cric plus robuste signifie un boulon de cric plus épais et plus long – il n’y a pas de raccourci autour de cette réalité technique.
Normes de filetage qui comptent : Stub Acme, trapézoïdal et métrique
La forme du filetage est sans doute la décision de conception la plus importante pour tout boulon de vérin. Le filetage doit transférer d'énormes charges de compression et de traction cycle après cycle tout en résistant à l'usure et en maintenant la stabilité dimensionnelle. Trois systèmes de threads dominent le marché mondial :
- Stub Acme (ANSI/ASME B1.8) : Le 1/2-10 Stub Acme est de loin la spécification de filetage la plus couramment utilisée dans les crics de voiture à ciseaux en Amérique du Nord et sur les marchés d'exportation. Par rapport à un profil Acme standard, la variante de talon a une profondeur de filetage moins profonde, ce qui augmente la section transversale de la racine du filetage et améliore la résistance au dénudage sous des charges de choc. Le Stub Acme 5/8"-8 est utilisé dans les crics de plus grande capacité. Les vis Acme à double pas augmentent encore la vitesse de levage et sont standard dans les applications industrielles lourdes.
- Filetage trapézoïdal (GB/T 5796 / DIN 103) : Largement adoptés sur les marchés des vérins européens et asiatiques, les filetages trapézoïdaux tels que Tr 16×2, Tr 14×2 et Tr 18×3 offrent un transfert de charge efficace et sont simples à fabriquer avec un équipement roulant.
- Filetage rond (DIN 405) : Des profils tels que RD 16×2 et RD 18×1/8 se retrouvent dans des vérins spécialisés où la résistance aux chocs et la tolérance aux débris sont des priorités, car la géométrie de la racine arrondie réduit les concentrations de contraintes.
- Métrique standard (M12, M14) : Les filetages métriques conventionnels restent rentables pour les crics plus légers et les remplacements sur le marché secondaire national, bien qu'ils soient moins efficaces sous des charges élevées et soutenues.
La sélection de la bonne forme de filetage n'est pas simplement un exercice de spécification : elle détermine directement si un cric fonctionnera sans problème pendant des années ou développera du jeu, du bruit et une éventuelle défaillance au bout de quelques utilisations.
Matériau et processus : de l'acier brut à la tige filetée finie

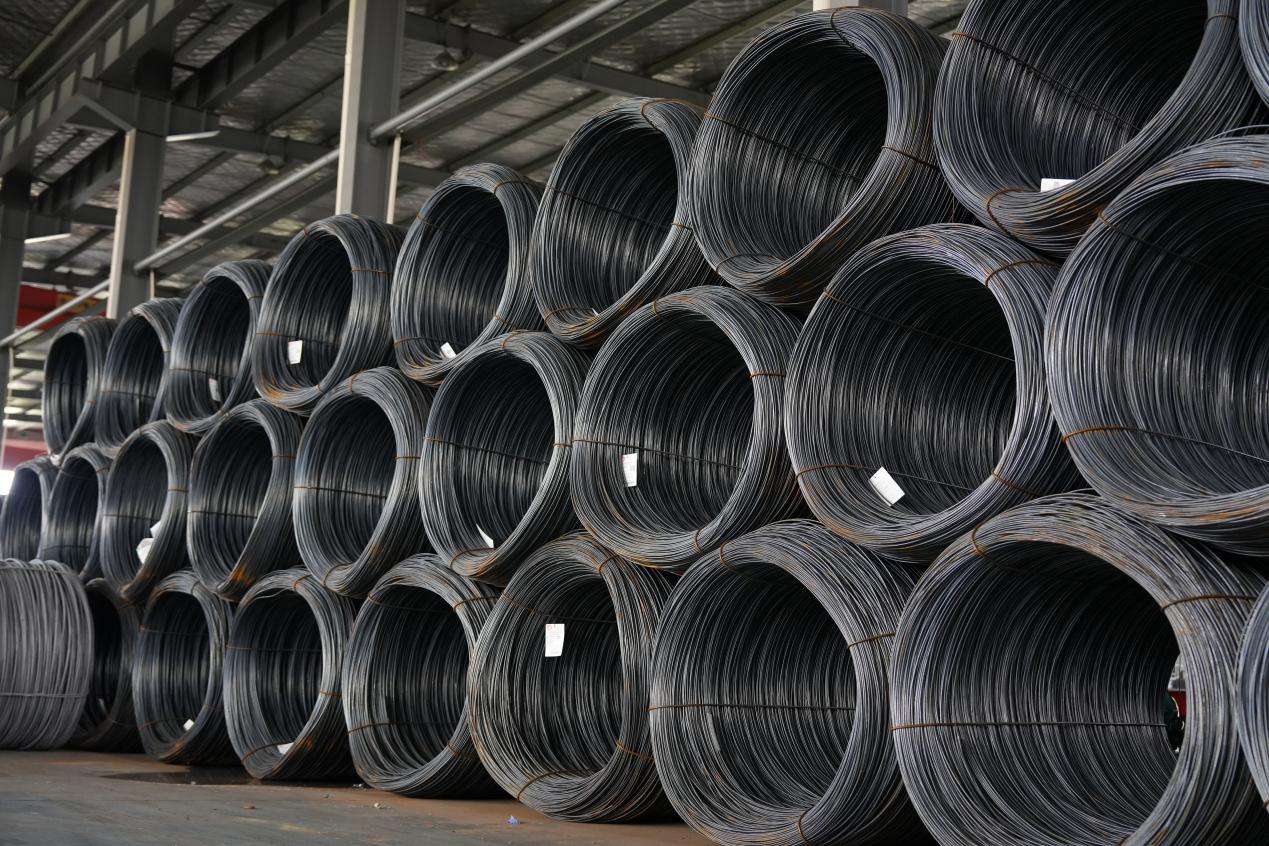

Les boulons de vérin haut de gamme commencent avec de l'acier à teneur moyenne en carbone ou allié : des nuances telles que 45#, 35K et 45K offrent la dureté et la ductilité de base requises pour les applications de vérins, tandis que des nuances d'alliage comme 40Cr et 35CrMo sont spécifiées pour les vérins à charge élevée ou critiques pour la sécurité où la limite d'élasticité et la résistance à la fatigue doivent dépasser les limites standard de l'acier au carbone. Ces sélections garantissent que les contraintes de traction et de torsion pendant le levage se situent bien dans les marges de fonctionnement sûres – facteurs clés vérifiés par des tests de levage de véhicules et des essais de pression.

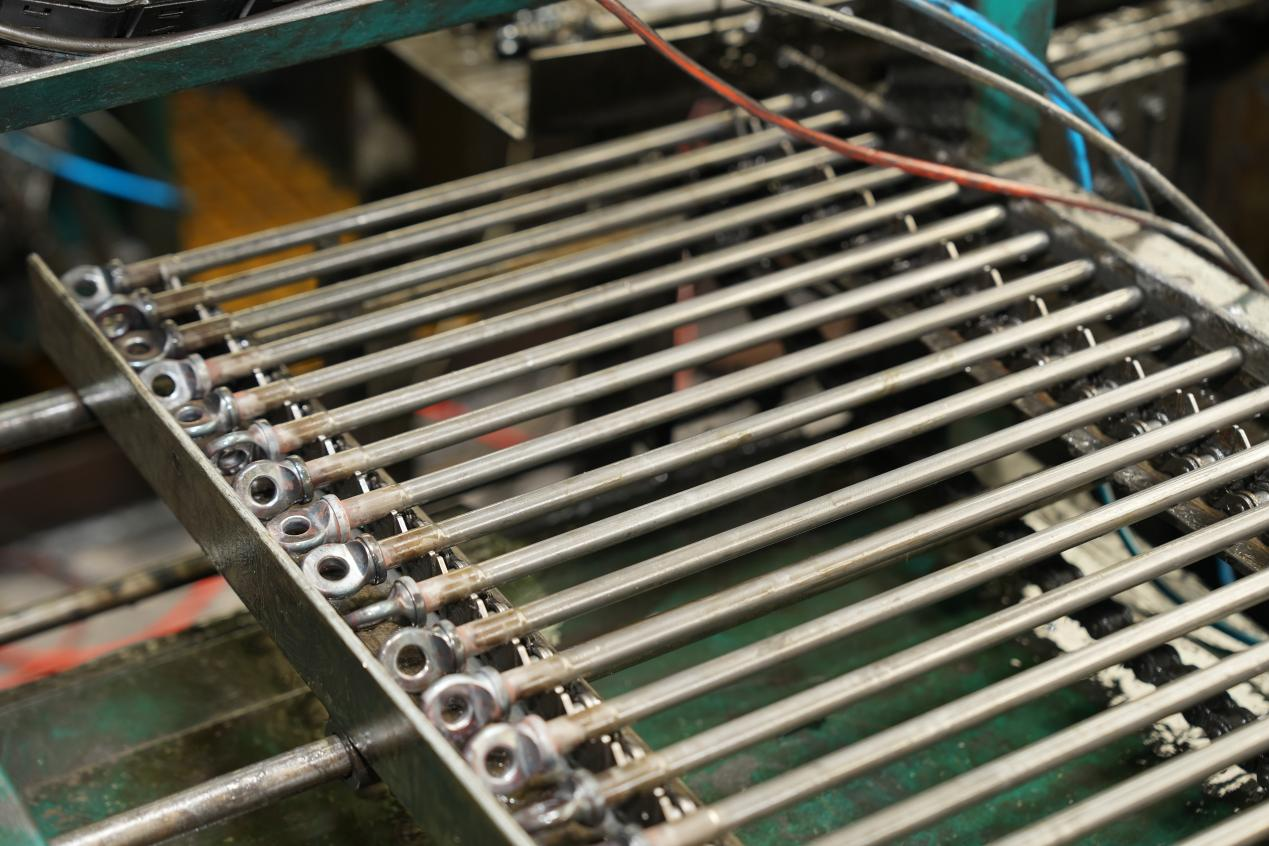

La séquence de fabrication d'un boulon de vérin typique comprend : décapage et phosphatation des matières premières → recuit sphéroïdisant → grenaillage et tréfilage → redressage et cisaillement → frappe à froid ou forgeage à chaud → laminage de filetage (couvrant M8 à M60) → traitement de surface. Pour les tiges filetées de moins de 500 mm, la frappe à froid est préférable car elle offre des tolérances dimensionnelles plus strictes et une finition de surface supérieure par rapport aux équivalents forgés à chaud. Les tiges plus longues nécessitent souvent un forgeage à chaud suivi d'un usinage de finition CNC.
La protection des surfaces complète le processus. Le zingage est standard pour les crics du marché secondaire de l'automobile, tandis qu'un revêtement au phosphate combiné à de l'huile antirouille est utilisé là où le cric sera exposé à des environnements extérieurs ou humides prolongés. Les deux traitements sont appliqués en interne dans les installations de production intégrées de Soverchannel Industrial.
ASTMA193 et autres normes définissant les fixations de qualité
Sourcing d'acheteurs vente en gros attaches pour les assemblages de vérins, vous devez prêter une attention particulière aux certifications des matériaux. ASTM A193 est une norme américaine largement reconnue pour les matériaux de boulonnage en acier allié et en acier inoxydable destinés à un service à haute température ou haute pression – et son système de classification (B7, B8, etc.) fournit un vocabulaire fiable pour communiquer les exigences en matière de propriétés mécaniques dans les chaînes d'approvisionnement mondiales. Bien que l'ASTM A193 soit plus communément citée pour les goujons utilisés dans les récipients sous pression et les joints à brides, son influence sur la culture des spécifications des fixations en a fait une référence utile même dans les discussions sur l'approvisionnement en vérins automobiles et industriels.
Au-delà de l’ASTM, l’approvisionnement en boulons de vérin doit vérifier :
- Classe de tolérance de filetage (par exemple 6g pour les filetages externes dans les systèmes métriques)
- Plage de dureté (généralement 28 à 34 HRC pour les boulons de vérin en alliage à teneur moyenne en carbone)
- Tolérance de rectitude sur toute la longueur de l'arbre
- Adhérence du traitement de surface et résistance au brouillard salin
Des usines fiables fournissent des rapports de test de matériaux (MTR) et des rapports d'inspection dimensionnelle avec chaque expédition. Si un fournisseur ne peut pas fournir ces documents, c’est un signal d’alarme, quel que soit le prix.
Goujons et boulons hexagonaux dans l'assemblage du cric : des rôles de support qui ne peuvent pas échouer
Un cric à ciseaux n'est pas simplement une tige filetée - c'est un assemblage de composants imbriqués, et le goujons and boulons hexagonaux au niveau des joints de pivotement sont tout aussi critiques que le boulon du vérin central. Ces fixations à pivot doivent absorber à la fois les charges de cisaillement dynamiques et les moments de flexion à chaque fois que le cric est mandé sous charge. Les boulons de pivot sous-dimensionnés ou de mauvaise qualité sont un point de défaillance courant dans les vérins à ciseaux économiques, provoquant l'oscillation des bras, l'inclinaison du vérin ou, dans les cas extrêmes, l'effondrement de l'assemblage.
Soverchannel Industrial fournit des goujons de pivotement et des boulons hexagonaux en tant que composants coordonnés aux côtés de notre gamme de boulons à vérin, garantissant la compatibilité des filetages, un traitement de surface assorti et une qualité mécanique constante sur l'ensemble de l'ensemble de fixations. C'est l'un des principaux avantages de s'approvisionner auprès d'un usine source avec des capacités de production verticales plutôt que d’assembler une nomenclature provenant de plusieurs fournisseurs indépendants.
Fixations en gros provenant d'une usine source : pourquoi c'est important pour les OEM et les distributeurs
Pour les fabricants de crics, les distributeurs de pièces automobiles et les grossistes MRO, l'approvisionnement en boulons de cric et les fixations associées auprès d'une entreprise verticalement intégrée usine source présente trois avantages concrets. Premièrement, le contrôle des coûts : l’élimination des majorations des sociétés commerciales et la réduction du nombre de relations avec les fournisseurs réduisent directement les coûts au débarquement, ce qui est important lors de la concurrence sur les prix de gros des fixations à grande échelle. Deuxièmement, la flexibilité des spécifications : une usine dotée de son propre équipement de filetage (couvrant M8 à M60), de lignes de frappe à froid, de presses de formage à haute fréquence et de capacités de finition CNC peut prendre en charge des profils de filetage personnalisés, des longueurs d'arbre non standard et des traitements de surface exclusifs que les distributeurs disponibles dans le commerce ne peuvent tout simplement pas égaler. Troisièmement, la responsabilité en matière de qualité : lorsqu'une seule installation contrôle l'inspection, le formage, le filetage et le traitement de surface des matières premières entrantes, la traçabilité est sans ambiguïté – une nécessité pour les composants de qualité automobile soumis à des rappels ou à des audits sur le terrain pour des raisons de sécurité.
Soverchannel Industriel CO., Ltd. exploite précisément ce type d'installation intégrée, avec une capacité de production couvrant la gamme complète de types de vérins et de fixations décrits ci-dessus. Nous acceptons les demandes des fabricants de crics à ciseaux OEM, des distributeurs de fixations en gros et des acheteurs du marché secondaire de l'automobile à la recherche d'un partenaire d'approvisionnement fiable, transparent et capable de respecter les spécifications.
Sélection du bon boulon de cric : une liste de contrôle pratique
Lors de la spécification ou de l'approvisionnement d'un boulon de cric pour une application de cric de voiture à ciseaux, les paramètres suivants doivent être confirmés avant de passer une commande :
| Paramètre | Gamme / Options typiques | Impact |
|---|---|---|
| Capacité de charge du cric | 0,8T / 1T / 1,5T / 2T | Détermine le diamètre minimum de l'arbre et la qualité du matériau |
| Formulaire de discussion | Acme 1/2-10, Tr16×2, M14, RD16×2 | Régit l’efficacité de la charge, le taux d’usure et la conformité aux normes régionales |
| Longueur de l'arbre | 300-800 mm | Doit correspondre à la plage de déplacement du cric ; les tiges plus longues nécessitent une vérification de la rectitude |
| Qualité du matériau | 45#, 40Cr, 35CrMo | Affecte directement la traction et la limite d'élasticité sous la charge du véhicule |
| Traitement de surface | Zingage / Huile de phosphate | Protection contre la corrosion pour les attentes en matière de durée de vie |
| Processus de fabrication | Frappe à froid (≤500 mm) / Forgeage à chaud | Précision dimensionnelle et état de surface |
Faire correspondre chaque paramètre aux exigences réelles du service – plutôt que de choisir par défaut l'option disponible la moins chère – est ce qui différencie un cric qui réussit un test de fatigue de 50 000 cycles d'un autre qui échoue sur le bord de la route.
Conclusion
Le boulon de cric n’est pas une marchandise. Qu'il s'agisse d'un profil Stub Acme 1/2-10 pour un cric de voiture à ciseaux du marché américain, d'un filetage trapézoïdal pour un assemblage OEM européen ou d'une spécification personnalisée pour un ascenseur industriel robuste, sa conception, son matériau, sa forme de filetage et son traitement de surface déterminent collectivement si le produit réussit ou échoue dans des conditions réelles. Soverchannel Industriel CO., Ltd. apporte plus d'une décennie d'expérience dédiée dans la fabrication de vérins et de fixations en gros, avec un contrôle complet du processus depuis la matière première jusqu'à l'inspection finale. Nous vous invitons à contacter notre équipe pour discuter de vos spécifications, demander des échantillons ou explorer notre processus d'audit d'usine.
