Guide complet des tiges entièrement filetées : spécifications, matériaux et applications industrielles

Qu'est-ce qu'une tige entièrement filetée ?

A tige entièrement filetée — également appelée tige tout filetée, goujon fileté ou tige filetée en continu — est une attache métallique droite avec un filetage hélicoïdal sur toute sa longueur, d'une extrémité à l'autre, sans aucune section de tige lisse. Ce profil de filetage ininterrompu le distingue des boulons standard ou des goujons partiellement filetés, offrant aux ingénieurs une flexibilité totale pour couper la tige à n'importe quelle longueur requise tout en maintenant un engagement complet du filetage à chaque point.

Contrairement aux boulons conventionnels fabriqués à des longueurs fixes avec une tête définie, les tiges entièrement filetées sont sans tête et conçues pour fonctionner avec des écrous, des coupleurs ou des plaques d'ancrage appliqués à n'importe quelle position le long de la tige. Cela les rend indispensables partout où un serrage, une suspension ou une tension réglable est nécessaire sur des portées variables.

Spécifications dimensionnelles et normes de filetage

Les tiges entièrement filetées sont produites dans une large gamme de diamètres et de longueurs, régies par des normes internationalement reconnues. Comprendre les spécifications correctes est essentiel pour les calculs de charge et la compatibilité avec le matériel correspondant.

Plages courantes de diamètre et de longueur

Les tailles métriques standard vont de M6 à M64, tandis que les tailles impériales (UNC/UNF) s'étendent généralement de 1/4 de pouce à 2 pouces de diamètre. Les longueurs en stock de 1 m, 2 m et 3 m sont les plus courantes, bien que des longueurs coupées sur mesure soient largement disponibles pour les exigences spécifiques du projet.

Classes de pas de filetage et de tolérance

Pour les tiges métriques, les filetages à gros pas (par exemple M12 × 1,75) sont la valeur par défaut pour une utilisation structurelle générale, tandis que les filetages à pas fin (par exemple M12 × 1,25) offrent une meilleure résistance au desserrage dû aux vibrations dans les environnements dynamiques. Les classes de tolérance 6g (externe) et 6H (interne) représentent l'ajustement commercial standard. Pour les applications de précision ou aérospatiales, des tolérances 4h/4H plus strictes sont spécifiées pour minimiser le jeu du filetage et garantir un transfert de charge précis.

Options de matériaux et sélection de qualité

Le choix du matériau détermine directement la résistance à la traction, la résistance à la corrosion et la température de service d'une tige entièrement filetée. La sélection de la qualité appropriée évite une défaillance prématurée en service et garantit l'intégrité structurelle à long terme.

Acier au carbone et acier allié

Les tiges en acier à faible teneur en carbone (Grade 2 / DIN 4.6) offrent une résistance à la traction minimale de 400 MPa et conviennent aux applications de fixation légères en intérieur. Les qualités à teneur moyenne en carbone telles que ASTM A307 et SAE Grade 5 (DIN 8.8) augmentent la résistance à la traction à environ 830 MPa , ce qui les rend appropriés pour les connexions en acier de construction. Les tiges en acier allié à haute résistance — Grade B7 (ASTM A193) ou DIN 10.9 — atteignent des résistances à la traction dépassant 1 000 MPa et sont spécifiés pour les récipients sous pression, les joints à brides et les ancrages structurels lourds où la cohérence de la charge d'épreuve est primordiale.

Acier inoxydable

Acier inoxydable austénitique — principalement A2 (304) et A4 (316) — est le choix standard pour les environnements corrosifs. Les tiges A4-70 offrent une résistance à la traction minimale de 700 MPa ainsi qu'une excellente résistance aux piqûres induites par les chlorures, ce qui en fait l'option privilégiée pour les installations marines, côtières, de transformation alimentaire et d'usines chimiques. Les nuances duplex telles que le 2205 offrent à la fois une résistance supérieure (~ 900 MPa) et une résistance à la corrosion supérieure par rapport à la norme 316.

Autres matériaux spécialisés

• Laiton (C36000) : Utilisé dans les raccords électriques et de plomberie pour une bonne conductivité et résistance à la corrosion dans les systèmes d'eau.
• Titane grade 5 (Ti-6Al-4V) : Rapport résistance/poids extrêmement élevé avec une résistance exceptionnelle à la corrosion, spécifié pour les structures d'implants aérospatiaux et médicaux.
• Fibre de verre / PRV : Tiges filetées non conductrices et amagnétiques pour appareillages électriques, installations d'IRM et réservoirs de produits chimiques où les fixations métalliques sont interdites.

Traitements de surface et revêtements protecteurs

Les tiges entièrement filetées en acier au carbone nu nécessitent une protection de surface pour éviter la corrosion en service. Le choix correct du revêtement dépend de l'exposition environnementale, de la température de fonctionnement et du fait que la tige soit encastrée dans le béton ou exposée à des produits chimiques.

• Galvanoplastie au zinc (zinc brillant) : Fournit 5 à 8 µm de zinc pour les environnements intérieurs doux ; convient aux meubles, aux supports CVC et aux systèmes d'étagères.
• Galvanisation à chaud (HDG) : Dépose 45 à 85 µm de zinc, offrant une protection robuste pour les applications extérieures, souterraines et encastrées dans le béton. Conforme à la norme ASTM A153/ISO 1461.
• Galvanisation mécanique : Une alternative au procédé à froid produisant des revêtements uniformes sur des tiges à haute résistance où la fragilisation par l'hydrogène due à la galvanoplastie est un problème (généralement de qualité B7 et supérieure).
• Revêtement Dacromet / Geomet : Revêtement en flocons de zinc sans chrome offrant une résistance au brouillard salin supérieure à 1 000 heures – préféré dans les travaux de structure automobile et offshore.
• Revêtement PTFE (Téflon) : Réduit la friction du filetage et empêche le grippage dans les assemblages inoxydable-inox, facilitant ainsi une application constante du couple.

Applications industrielles dans des secteurs clés

La polyvalence des tiges entièrement filetées en fait l'une des fixations les plus largement spécifiées dans l'ingénierie industrielle et de la construction. Leur capacité à être coupés sur site et ajustés avec des écrous standard élimine le besoin de stocker des dizaines de longueurs de boulons discrètes.

Construction de structures et génie civil

Dans les charpentes en acier, boulons d'ancrage fabriqués à partir de tiges entièrement filetées (généralement ASTM F1554 Grade 36 ou Grade 55) sont coulés dans des fondations en béton pour fixer les plaques de base des colonnes, les bases de machines et les panneaux préfabriqués. La configuration entièrement filetée permet d'ajuster la longueur de l'extrémité saillante après la prise du béton en coupant ou en sélectionnant la position de l'écrou. Les systèmes de contreventement sismique pour les plafonds suspendus, la tuyauterie et les conduits s'appuient fortement sur des supports à tige filetée combinés avec des pinces de poutre et des écrous de couplage hexagonaux pour obtenir un contreventement anti-balancement conforme au code conformément aux exigences de la NFPA 13 et de l'IBC.

Industries mécaniques et de transformation

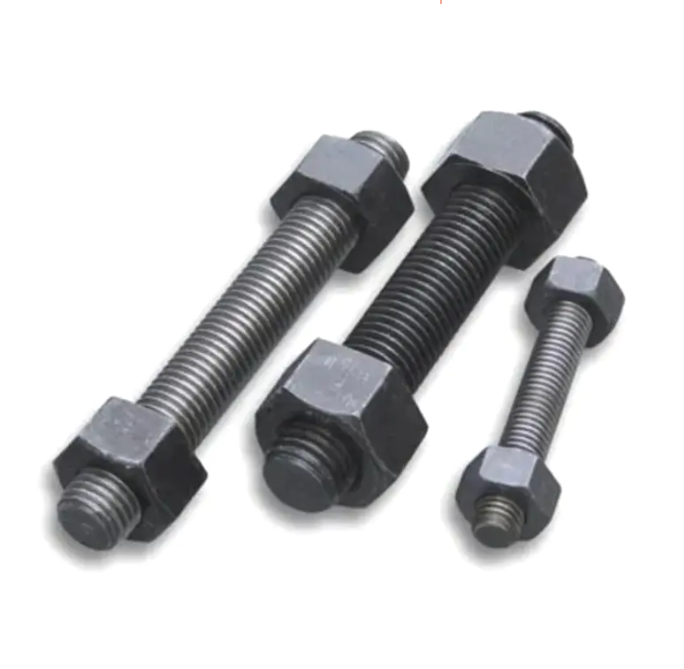

Les assemblages de brides haute pression dans les raffineries de pétrole et les usines pétrochimiques utilisent des goujons B7 (une forme de tige entièrement filetée) en conjonction avec des écrous hexagonaux lourds B2H pour obtenir une étanchéité sans fuite sur les joints de bride ASME B16.5 et B16.47. Les températures de fonctionnement peuvent atteindre 450 °C, où la teneur en alliage chrome-molybdène du matériau B7 maintient la limite d'élasticité que l'acier au carbone ordinaire perdrait entièrement. Dans le secteur de la production d'électricité, les tiges M72 et M80 sont utilisées pour tendre les boulons du carter de turbine avec des tendeurs hydrauliques, garantissant ainsi une compression uniforme du joint sur toute la circonférence de la bride.

Installation de systèmes électriques et mécaniques

Les entrepreneurs MEP (mécanique, électricité et plomberie) utilisent largement des tiges filetées de 3/8 pouces et 1/2 pouces pour suspendre les supports de conduits, les chemins de câbles et les conduites aux éléments structurels. La tige est coupée à la longueur de chute requise et équipée de colliers de serrage ou de sangles de tuyau, offrant une solution de support propre, réglable et conforme au code. Dans les salles d'appareillage et de transformateurs, des tiges filetées en fibre de verre non métalliques sont utilisées pour monter des barres omnibus et des isolateurs là où une isolation électrique entre la structure de support et les composants sous tension est requise.

Meubles, agencements de vente au détail et architecture

Le design d'intérieur architectural et de vente au détail moderne utilise des éléments exposés tiges filetées en acier inoxydable comme élément de conception délibéré dans les systèmes d'étagères, les balustrades de mezzanine, les tensions de cloisons en verre et les grilles de plafonds suspendus. Le profil linéaire épuré d'une tige en acier inoxydable poli M12 ou M16 A4, combiné à des écrous à dôme et des rondelles décoratives, crée une esthétique minimale à la fois structurellement fonctionnelle et visuellement raffinée.

Meilleures pratiques d'installation et conseils de couple

Une installation correcte de tiges entièrement filetées garantit que la force de serrage prévue est obtenue et maintenue. Plusieurs points pratiques réduisent les risques de sous-tension, d'arrachage de fil ou de relâchement des joints :

• Profondeur d'engagement du fil : Une longueur d'engagement minimale de 1 × le diamètre nominal est requise pour l'acier dans l'acier ; 1,5× est recommandé pour l'acier dans des matériaux plus tendres tels que l'aluminium ou la fonte.
• Lubrification : Appliquez un lubrifiant pour filetage ou un composé antigrippant — particulièrement important pour les assemblages en acier inoxydable afin d'éviter le grippage. Le lubrifiant réduit le couple requis pour atteindre la précharge cible jusqu'à 30 %.
• Spécification de couple : Serrez toujours selon la qualité de fixation et la valeur spécifique à la taille. Par exemple, une tige M16 de grade 8,8 nécessite environ 195 Nm à sec et 150 Nm lubrifié pour atteindre une charge d'épreuve de 75 %.
• Sélection des écrous d'accouplement : Lors de l'assemblage de deux sections de tige, utilisez un écrou d'accouplement sur toute la longueur (min. 3 × diamètre long) plutôt qu'un écrou hexagonal standard pour garantir une zone de contact du filetage adéquate sous charge.
• Résistance aux vibrations : Dans les environnements de charge dynamique, complétez les écrous hexagonaux standard avec des contre-écrous à insert en nylon (ISO 7042), des écrous à bride dentelée ou un adhésif frein-filet pour éviter le desserrage.

Le respect de ces pratiques réduit systématiquement les ruptures de joints, simplifie l'accès pour la maintenance future et garantit que la qualité de tige entièrement filetée choisie fonctionne à sa capacité nominale tout au long de la durée de vie de conception de la structure ou de l'équipement.
