Tiges entièrement filetées : applications industrielles, qualités et guide de sélection

Parcourez n'importe quel grand chantier de construction, installation industrielle ou installation électrique et vous y trouverez des tiges filetées qui maintiennent les grilles de plafond en place, ancrent les bases d'équipement, soutiennent les chemins de câbles et attachent l'acier de construction ensemble. Parmi les différents types disponibles, les tiges entièrement filetées se distinguent comme les plus polyvalentes : filetés en continu d'une extrémité à l'autre, ils peuvent être coupés à la longueur souhaitée sur site, positionnés en tout point de leur longueur et ajustés après installation. Pour les ingénieurs et les équipes d’approvisionnement qui s’approvisionnent en fixations pour de multiples applications, cette flexibilité constitue un avantage opérationnel significatif. Ce guide explique ce que sont les tiges entièrement filetées, où elles sont utilisées, comment sélectionner la bonne qualité et ce qu'il faut surveiller lors de l'installation.

Ce qui différencie les tiges entièrement filetées des autres fixations

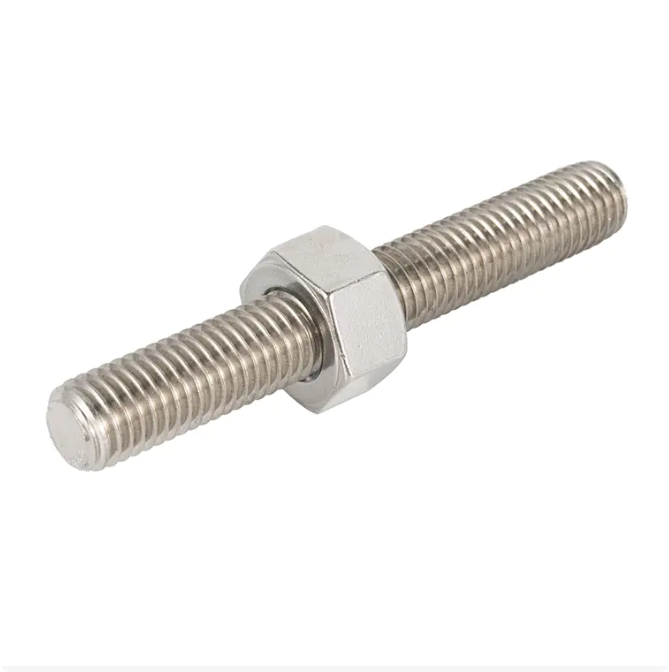

La caractéristique déterminante d'une tige entièrement filetée est un filetage continu sur toute sa longueur : pas de tige lisse, pas de section médiane non filetée. Cette caractéristique de conception unique crée des capacités que les fixations partiellement filetées ne peuvent pas égaler.

Comparez les principaux types côte à côte :

Étant donné qu'une tige entièrement filetée n'a pas de tête et ne dépend pas d'une longueur fixe, elle est particulièrement adaptée aux applications à longue portée (suspensions de plafond, supports de tuyaux aériens, tirants structurels) où le point de connexion varie et où la découpe sur site est une pratique standard. Un écrou peut être positionné n'importe où le long de la tige, et deux tiges peuvent être reliées bout à bout à l'aide d'un écrou d'accouplement, étendant ainsi la portée sans fabrication spécialisée.

Explorez notre gamme de produits de tiges entièrement filetées pour les dimensions standard et personnalisées dans les nuances d'acier au carbone, d'acier allié et d'acier inoxydable.

Applications industrielles clés des tiges entièrement filetées

Peu de fixations apparaissent dans autant d’industries distinctes que la tige entièrement filetée. Sa combinaison d'ajustabilité, de résistance à la traction et de disponibilité dans des matériaux résistants à la corrosion en fait le choix par défaut pour les tâches de fixation à longue portée dans les secteurs suivants.

Construction — Structure en acier, solives de plafond et fixations pré-encastrées

Dans la construction structurelle, des tiges entièrement filetées sont utilisées pour attacher les composants de la charpente en acier ensemble, connecter les systèmes d'ancrage encastrés dans le béton aux structures au-dessus du niveau du sol et suspendre les systèmes de grilles de plafond aux dalles aériennes. Leur capacité à être coupées à des longueurs précises sur site élimine le besoin de fixations fabriquées sur mesure pour chaque point de connexion. Les tiges pré-encastrées coulées dans le béton lors du coulage créent des points d'ancrage pour les connexions structurelles ultérieures - une technique largement utilisée dans les bases de colonnes, les fondations d'équipements et les systèmes de support de murs-rideaux. Pour les connexions en acier de construction, boulons à haute résistance de structure en acier complètent les tiges filetées où une force de serrage plus élevée dans des modèles de boulons compacts est requise.

Machines — Assemblage d’équipements et connexions de châssis

Dans la fabrication de machines et l'assemblage d'équipements industriels, les tiges entièrement filetées servent de boulons de fixation de cadre, d'éléments de positionnement de gabarit et de vis mères réglables où un écrou coulissant doit se déplacer sur la longueur de la tige. Le filetage continu permet d'ajuster la position des composants connectés après l'assemblage — une capacité que les boulons de longueur fixe ne peuvent pas offrir. Cela en fait des composants standard dans les bâtis de machines, les montages de test et les systèmes d'assemblage modulaires où le réglage dimensionnel fait partie du processus d'installation.

Industrie électrique — Chemins de câbles, supports de câbles et fixation de transformateurs

Les installations électriques dépendent fortement des tiges filetées pour suspendre les chemins de câbles aux plafonds et murs structurels, soutenir les conduits et fixer les équipements de transformateur et d'appareillage de commutation aux cadres de montage. Les tiges sont généralement associées à des écrous à canal et à des écrous à ressort pour un repositionnement sans outil le long des systèmes de canal de jambe de force — la méthode de suspension standard dans les travaux électriques commerciaux et industriels. La vitesse d'installation et la flexibilité de positionnement font des tiges entièrement filetées la fixation préférée pour ces systèmes.

Ingénierie pétrochimique et pipeline — Connexions longue distance et fixation résistante à la corrosion

Dans les usines pétrochimiques et les infrastructures de pipelines, les tiges filetées sont utilisées pour soutenir les pipelines sur de longues distances horizontales, fixer les vannes et les instruments aux supports de tuyaux et fixer les réservoirs et les récipients sous pression aux supports structurels. Les environnements exigeants des raffineries et des usines de traitement chimique (températures élevées, exposition aux produits chimiques, humidité élevée) nécessitent des matériaux de qualité spécifiée plutôt que de l'acier au carbone standard. C'est là que les nuances d'acier allié et les variantes d'acier inoxydable deviennent essentielles, comme indiqué dans la section sur les matériaux ci-dessous.

Ingénierie de la décoration — Suspension intérieure, éclairage et ajustement des murs-rideaux

Dans les travaux d'aménagement architectural et intérieur, les tiges entièrement filetées assurent le système de suspension réglable pour les luminaires suspendus, les éléments décoratifs de plafond et le réglage des supports de murs-rideaux. La possibilité de positionner un écrou n'importe où sur la longueur de la tige et de le verrouiller en place permet aux entrepreneurs d'affiner les hauteurs d'installation une fois la tige fixée — un avantage pratique lorsque vous travaillez avec des plafonds structurels inégaux ou des surfaces en pente.

Qualités de matériaux et exigences de performance

La sélection de la qualité de matériau appropriée est la décision de spécification la plus importante pour les tiges entièrement filetées. Les trois catégories principales abordent chacune un ensemble distinct de conditions de travail.

Acier au carbone standard — Applications à usage général

Les tiges filetées en acier à faible et moyenne teneur en carbone (répondant généralement aux normes ASTM A307 Grade A ou aux normes DIN/ISO équivalentes) sont le choix par défaut pour les applications structurelles intérieures, les environnements secs et les assemblages non critiques. Ils offrent le meilleur rapport qualité-prix par unité de résistance à la traction et sont simples à couper, à fileter et à galvaniser pour une protection modérée contre la corrosion. Pour la construction standard, la charpente de machines et les travaux électriques intérieurs dans des environnements protégés, l’acier au carbone est généralement la spécification appropriée.

Acier allié à haute résistance — Service sous charges lourdes et à haute température

Lorsque l'acier au carbone standard s'avère insuffisant (systèmes de canalisations à haute pression, équipements de production d'électricité, assemblages de récipients sous pression et connexions structurelles nécessitant une résistance à la traction élevée), des nuances d'acier allié sont spécifiées. Le plus largement utilisé est l'ASTM A193 Grade B7, un acier allié au chrome-molybdène qui est trempé et revenu pour atteindre une limite d'élasticité minimale de 105 ksi et une résistance à la traction de 125 ksi. Il est conçu pour des températures de service allant jusqu'à 427 °C (800 °F), ce qui en fait la spécification standard pour le pétrole et le gaz, la production d'électricité et la fixation industrielle lourde. Notre Tiges filetées ASTM A193 B7 pour service à haute température sont produits selon les spécifications complètes avec des rapports d'essais de matériaux disponibles par lot.

Pour les applications à basse température et cryogéniques – courantes dans les installations de GNL et les infrastructures de stockage frigorifique – la norme ASTM A320 Grade L7 offre la résistance aux chocs requise à des températures inférieures à zéro que l'acier allié standard B7 ne peut pas offrir. Voir notre Tiges filetées ASTM A320 L7 pour service à basse température pour les spécifications et les tailles disponibles.

Acier inoxydable — Environnements résistants à la corrosion et hautement propres

Dans les environnements où l'acier au carbone se corrode à une vitesse inacceptable – construction côtière, traitement chimique, installations alimentaires et pharmaceutiques, travaux architecturaux extérieurs – les tiges filetées en acier inoxydable sont spécifiées. Le grade 304 couvre la plupart des applications intérieures et extérieures générales. Le grade 316, qui contient du molybdène pour une résistance accrue aux chlorures et à l'exposition aux produits chimiques, est requis dans les environnements marins, pétrochimiques et de lavage acide. Le compromis est le coût : les tiges en acier inoxydable sont considérablement plus chères que l'acier au carbone, c'est pourquoi une évaluation environnementale correcte avant la spécification est importante.

Comment sélectionner la bonne tige entièrement filetée pour votre projet

Quatre dimensions de spécification déterminent si une tige entièrement filetée fonctionnera correctement dans une application donnée.

1. Diamètre et pas de filetage

Le diamètre et le pas du filetage doivent correspondre aux écrous et aux trous taraudés de l'assemblage. Les tiges métriques suivent les normes ISO (M6 à M64 étant les plus courantes dans le travail industriel) ; Les tiges de la série en pouces suivent UNC ou UNF selon ASME B1.1. Le mélange de matériel métrique et en pouces est une erreur d'installation courante qui provoque un dénudage du filetage. Vérifiez la norme de filetage de tous les composants correspondants avant de commander.

2. Longueur et découpe sur site

Les tiges entièrement filetées sont généralement fournies en longueurs standard de 1 mètre ou 3 mètres (ou longueurs impériales équivalentes) et coupées sur mesure sur site à l'aide d'une scie à métaux, d'une meuleuse d'angle ou d'un coupe-tige. Après la coupe, l'extrémité coupée doit être ébavurée et, si nécessaire, re-châssée avec une matrice de restauration de filetage pour garantir un engagement propre de l'écrou. Commander des tiges proches de la longueur requise réduit à la fois le gaspillage de matériau et le temps de coupe.

3. Traitement de surface

Pour les tiges en acier au carbone utilisées dans des environnements extérieurs ou modérément corrosifs, le zingage (électrozingué) offre une protection de base. La galvanisation à chaud offre un revêtement plus épais et une durée de vie en extérieur nettement plus longue. Pour les environnements de corrosion sévère, il est plus fiable de spécifier l'acier inoxydable que de compter sur des revêtements de surface sur l'acier au carbone. Notre écrous hexagonaux lourds pour assemblages de tiges filetées sont disponibles dans des traitements de surface assortis pour garantir la compatibilité galvanique dans l'ensemble de la fixation.

4. Compatibilité du matériel correspondant

Une tige entièrement filetée fait partie d’un système. Les écrous, rondelles et accouplements associés doivent correspondre en termes de norme de filetage, de qualité et de traitement de surface. Pour les tiges en alliage à haute résistance (B7), l'association standard est constituée d'écrous hexagonaux lourds ASTM A194 Grade 2H. Pour les tiges en acier inoxydable, utiliser des écrous en acier inoxydable de même qualité pour éviter la corrosion galvanique à l'interface. Une qualité d'écrou inadaptée à celle de la tige - en particulier lors de l'utilisation d'écrous de résistance standard sur des tiges à haute résistance - transfère la contrainte au composant le plus faible et compromet la capacité nominale de l'assemblage.

Conseils d'installation et erreurs courantes à éviter

Les tiges entièrement filetées sont simples à installer, mais une poignée d'erreurs récurrentes sont à l'origine de la plupart des pannes sur le terrain.

Découpe sans ébavurage. Une extrémité coupée avec une bavure ou un filetage comprimé ne s'engagera pas proprement dans un écrou. Ébavurez toujours les extrémités coupées avec une lime ou une meuleuse et relancez le filetage avec une matrice si la coupe a été réalisée avec une lame qui a déformé le profil du filetage. Forcer un écrou sur un filetage endommagé provoque un grippage et rend le démontage ultérieur difficile, voire impossible.

Sous-serrage dans les applications de suspension. Les tiges filetées utilisées dans les suspensions aériennes (grilles de plafond, chemins de câbles, éclairage) dépendent d'un couple d'écrou correct pour maintenir la charge de serrage contre les vibrations. Les connexions sous-serrées se relâchent progressivement, en particulier dans les environnements soumis à des vibrations mécaniques dues aux équipements CVC ou à la circulation piétonnière aux étages supérieurs. Utilisez une clé dynamométrique ou un tournevis à percussion calibré et appliquez un composé frein-filet là où des vibrations sont attendues.

Sauter l'anti-grippant sur les assemblages inox. Les filetages en acier inoxydable sont sujets au grippage : la couche d'oxyde qui confère à l'acier inoxydable sa résistance à la corrosion augmente également la friction entre les filetages en acier inoxydable accouplés sous l'effet du couple. Une fois le grippage commencé, l’écrou se grippe et la tige doit être coupée. Appliquez du bisulfure de molybdène ou un composé antigrippant à base de PTFE sur les filetages en acier inoxydable avant l'assemblage et serrez lentement à la main avant d'appliquer le couple.

Utiliser la mauvaise qualité d’écrou. Dans les applications structurelles et à pression élevées, l'écrou doit être dimensionné pour correspondre à la tige. Un écrou hexagonal standard sur une tige A193 B7 se dénudera avant que la tige ne cède - le mode de défaillance réside dans l'écrou, pas dans la tige, et l'assemblage ne donne aucun avertissement avant de lâcher prise. Spécifiez des écrous hexagonaux lourds de qualité ASTM A194 appropriée pour tous les assemblages de tiges à haute résistance.

Ignorer la dilatation thermique en service à haute température. Dans les applications de production d'électricité et pétrochimiques où les barres fonctionnent à des températures élevées, l'assemblage doit s'adapter à la dilatation thermique. Les connexions à extrémité fixe sans possibilité de dilatation créent une contrainte de flexion dans la tige à mesure que le système chauffe. Consultez la norme d'ingénierie applicable pour connaître les exigences en matière de joints de dilatation lors de la spécification de tiges entièrement filetées pour un service à haute température.
