Barre entièrement filetée noire : qualités, utilisations et guide de sélection

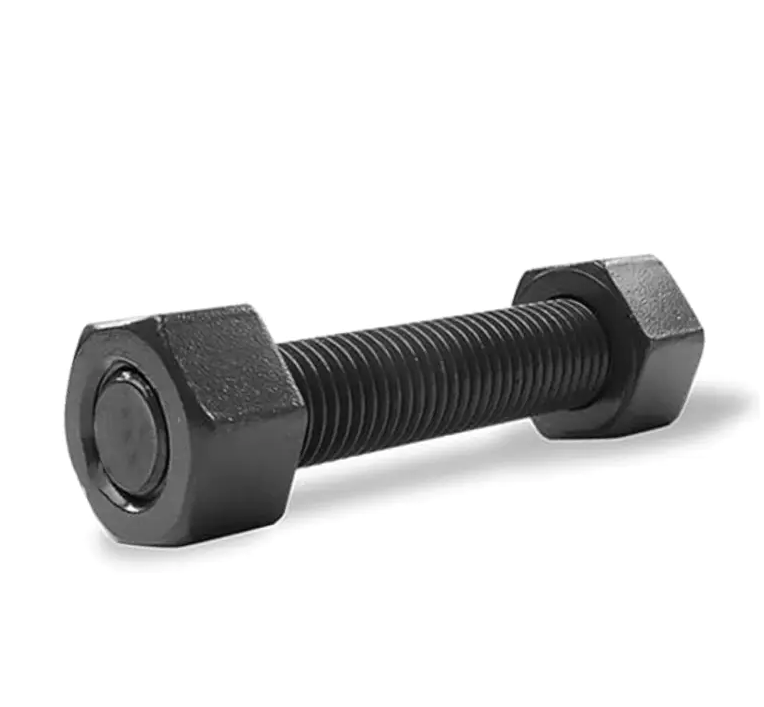

A barre entièrement filetée noire est une longueur continue de tige d'acier avec des fils allant d'une extrémité à l'autre, se distinguant par sa finition de surface sombre et non réfléchissante. La désignation « noir » est d'une importance cruciale car elle décrit le revêtement protecteur, généralement oxyde noir, phosphate noir ou calamine ordinaire laminée à chaud - qui détermine la résistance à la corrosion, le pouvoir lubrifiant et les applications appropriées de la barre. Les nuances les plus courantes pour les barres filetées noires sont les nuances d'acier au carbone 4.6, 4.8, 8.8 et 10.9 selon le système de classification métrique ISO, l'acier allié B7 étant la norme pour le boulonnage à haute température conformément à la norme ASTM A193. La sélection de la qualité et de la finition appropriées dépend principalement des exigences de charge de traction, de l'exposition environnementale et du fait que la barre sera utilisée dans un environnement intérieur sec, un environnement humide ou une application sous pression à haute température.

Décoder la finition « noire » : types et différences fonctionnelles

Le terme « noir » dans le contexte d’une barre filetée ne fait pas référence à une finition unique et standardisée. Il englobe plusieurs traitements de surface distincts, chacun avec son propre niveau de protection contre la corrosion, son coefficient de friction et son aspect. Confondre une finition noire avec une autre peut entraîner une rouille prématurée, un grippage des filetages ou des relations couple-tension incorrectes dans les connexions boulonnées critiques.

La finition unie laminée à chaud, souvent appelée « uni-couleur » ou « barre noire » dans le commerce, est la plus économique et la plus courante sur les tiges filetées à usage général vendues dans les magasins de quincaillerie. Les finitions à l'oxyde noir et au phosphate sont des revêtements de conversion qui modifient la chimie de la surface de l'acier sans ajouter d'épaisseur mesurable, ce qui signifie qu'ils n'affectent pas l'ajustement du filetage ou le diamètre primitif. Le zinc noir, en revanche, est un revêtement électrolytique qui ajoute de l'épaisseur, généralement 5 à 12 microns - et cela doit être pris en compte dans la tolérance du filetage. Une barre filetée zinguée nécessite des écrous fabriqués avec une marge de dépassement pour garantir un assemblage libre.

Nuances d'acier et propriétés mécaniques des barres filetées noires

Les performances mécaniques d'une barre entièrement filetée noire sont déterminées par sa qualité d'acier, qui spécifie la résistance à la traction, la limite d'élasticité et l'allongement minimum. Le système de notation métrique ISO, défini dans ISO 898-1 pour les fixations en acier au carbone , utilise un code à deux chiffres où le premier chiffre multiplié par 100 donne la résistance à la traction minimale approximative en MPa, et le produit des deux chiffres multiplié par 10 donne le rapport approximatif entre la limite d'élasticité et la traction. La sélection d'une nuance inappropriée pour la charge d'application entraîne soit une déformation plastique due à l'élasticité, soit une rupture fragile due à une surcharge.

Le marquage de qualité sur une barre filetée noire est généralement estampé sur une ou les deux extrémités de la barre ou sur la face d'un écrou qui l'accompagne. Une barre de nuance 8,8 peut également présenter une microstructure trempée et revenue, identifiable en laboratoire par sa structure de grain de martensite revenu. Sur le terrain, l’absence de marquage de qualité est un signe d’avertissement. Une barre noire sans tampon visible doit être considérée comme étant de grade 4.6 ou inférieur et ne doit pas être utilisée dans une application portante où une défaillance pourrait provoquer des blessures ou des dommages matériels.

Spécifications des fils et classes d'ajustement

Les filetages sur une barre entièrement filetée ne constituent pas une fonctionnalité générique ; ils sont fabriqués selon une classe de tolérance spécifique qui détermine la manière dont la barre s'accouple aux écrous et aux trous taraudés. Le filetage standard pour barre filetée métrique noire est le Profil de filetage grossier métrique ISO (profil M) selon ISO 68-1 , avec un angle de flanc de 60 degrés. La classe de tolérance est généralement 6g pour le filetage extérieur de la barre , qui offre un ajustement moyen qui équilibre la facilité d'assemblage avec la résistance au desserrage sous l'effet des vibrations.

Pour les barres qui seront utilisées avec des écrous, un filetage de barre de 6 g combiné à un filetage d'écrou de 6 H crée l'ajustement de jeu ISO standard. Lorsque la barre est destinée à être filetée dans un trou taraudé plutôt qu'à être utilisée avec un écrou, la classe d'ajustement devient plus critique. Un filetage de barre de 6 g dans un trou taraudé de 6 H offre un jeu adéquat pour la plupart des applications, mais pour les machines de précision ou lorsque la barre doit être fréquemment retirée et réinstallée, un ajustement de filetage plus serré de 5 g/6 g sur la barre peut être spécifié. La classe de thread est rarement indiquée sur la barre elle-même ; il s'agit d'une spécification de fabrication qui doit être confirmée à partir de la documentation du fournisseur.

Fils coupés ou roulés : méthode de fabrication et son impact

La méthode utilisée pour former les filetages sur une barre entièrement filetée noire affecte de manière significative la résistance à la fatigue, la finition de surface et la cohérence dimensionnelle de la barre. Le laminage de filetage, où le profil du filetage est formé à froid en pressant des matrices en acier trempé contre la barre rotative, produit un filetage aux propriétés mécaniques supérieures. Le processus de travail à froid comprime et durcit la surface du filetage, créant ainsi un couche de contrainte résiduelle de compression qui retarde l'initiation des fissures de fatigue. Les fils roulés ont également une finition de surface plus lisse car le matériau est déplacé plutôt que coupé, ce qui entraîne moins d'imperfections de surface génératrices de contraintes.

Les filetages coupés, produits par enlèvement de matière avec une matrice ou un outil de coupe à pointe unique, présentent l'inconvénient inhérent de couper à travers les lignes d'écoulement des grains de l'acier. Cela crée des extrémités de grain exposées au niveau de la racine du filetage qui sont plus sensibles à la corrosion et à l'initiation de fissures de fatigue. Pour une barre filetée de nuance 8.8 ou 10.9 soumise à un chargement cyclique, un le fil roulé peut offrir une durée de vie en fatigue de 50 à 100 % plus longue qu'un fil coupé équivalent. Le prix plus élevé des barres à filetage laminé est modeste et se justifie dans toute application impliquant des vibrations, des cycles de pression ou un chargement dynamique.

Protection contre la corrosion et limites des finitions noires

Aucune finition noire n'offre le même niveau de protection contre la corrosion que la galvanisation à chaud ou l'acier inoxydable. Une barre entièrement filetée noire est fondamentalement un produit en acier au carbone avec une couche de surface cosmétique ou légèrement protectrice, et elle rouillera si elle est exposée à l'humidité, à la condensation ou aux intempéries sans protection supplémentaire. La calamine laminée à chaud n'offre pratiquement aucune barrière de protection ; il retarde l'apparition de la rouille rouge de quelques jours seulement dans des conditions humides. L'oxyde noir, bien qu'attrayant, est une couche de magnétite (Fe₃O₄) qui est intrinsèquement poreuse et repose sur un film d'huile ou de cire de post-traitement pour sceller la surface. Sans ce produit d’étanchéité, l’oxyde noir offre une résistance à la corrosion négligeable.

Pour les applications où la barre sera visible et soumise à une humidité occasionnelle, comme les raccords architecturaux, l'assemblage de meubles ou les supports de garde-corps intérieurs, le phosphate noir avec une couche d'huile supplémentaire ou un zingage noir constitue la solution la plus durable, sans passer par l'acier inoxydable. Le zingage noir avec une couche de passivation au chrome trivalent peut obtenir 96 heures de résistance au brouillard salin neutre avant la rouille rouge selon la norme ISO 9227, ce qui est suffisant pour les applications extérieures couvertes. Cependant, pour une exposition extérieure permanente, un service enterré ou des environnements marins, la finition noire est insuffisante. Dans ces conditions, le matériau doit être amélioré en acier galvanisé à chaud, en barre filetée en acier inoxydable 304 ou en acier inoxydable 316 pour une exposition côtière.

Précharge, couple-tension et rôle de la lubrification

Lorsqu'une barre entièrement filetée noire est utilisée dans un assemblage boulonné tendu (courant dans l'acier de construction, le montage de machines et les joints de tuyaux à brides), pour atteindre la précharge de conception, il faut comprendre la relation couple-tension. Cette relation est dominée par les coefficients de frottement à l'interface du filetage et à la face d'appui de l'écrou. La finition noire affecte directement ces coefficients de frottement. Une barre de calamine ordinaire a un coefficient de frottement élevé et incohérent, généralement de l'ordre de 0,20 à 0,35 en fonction de l'état de la surface. Une finition à l'oxyde noir avec de l'huile a un coefficient beaucoup plus faible et plus prévisible d'environ 0,12 à 0,18 . Une finition phosphatée et huilée se situe entre 0,15 et 0,22.

L'implication pratique est que le même couple appliqué à des barres avec des finitions noires différentes produit des précharges sensiblement différentes. Un serrage excessif d'une barre d'oxyde noir lubrifiée à la valeur spécifiée pour une barre à calamine sèche peut céder les filetages ou même fracturer la barre. La procédure d'installation doit tenir compte de l'état de finition spécifique, et l'utilisation d'une clé dynamométrique calibrée avec un facteur K (facteur d'écrou) connu pour la combinaison spécifique de barre et d'écrou est essentielle pour les connexions critiques. Si le facteur K est inconnu, la précharge peut être vérifiée en mesurant l'allongement du boulon avec un micromètre ou une jauge de boulon à ultrasons, ce qui élimine l'incertitude de la relation couple-tension.

Couper et modifier une barre filetée noire sur le terrain

Une barre filetée complète est fréquemment coupée à longueur sur site. La méthode de coupe est importante car elle affecte à la fois l'intégrité des filetages restants et la capacité de démarrer un écrou sur l'extrémité coupée. Une scie à tronçonner abrasive est la méthode la plus rapide mais laisse une bavure et une zone affectée par la chaleur au niveau de la coupe. La bavure doit être limée à un Chanfrein à 45 degrés autour de toute la circonférence de l'extrémité du guidon, et les deux premiers filetages derrière la coupe doivent être poursuivis avec une lime filetée ou un écrou fendu pour éliminer toute distorsion. Une scie à ruban produit une coupe plus nette avec moins d'apport de chaleur et est préférée pour les barres de qualité supérieure où la chaleur de la coupe abrasive pourrait tempérer localement l'acier et réduire sa résistance à l'extrémité coupée.

Après la coupe, l'acier brut exposé au niveau de la face coupée n'a aucune protection de finition noire. Ce visage rouillera rapidement. Sur une barre d'oxyde noir, l'extrémité coupée doit être traitée avec une solution de noircissement à froid ou recouverte d'une peinture riche en zinc pour restaurer la protection contre la corrosion. Sur une connexion structurelle critique, l'extrémité coupée ne doit pas être placée dans un endroit où l'eau peut s'accumuler ou où l'acier exposé est en contact avec un métal différent qui pourrait provoquer une corrosion galvanique. Une simple noisette de composé antigrippant ou de graisse épaisse sur la face coupée est souvent suffisante pour les applications intérieures, mais cela ne remplace pas une restauration appropriée du revêtement en service extérieur.

Tailles, longueurs et considérations courantes en matière d'approvisionnement

Les barres entièrement filetées noires sont fabriquées dans des diamètres métriques standard allant de M6 à M100 ou plus dans des usines spécialisées, M8, M10, M12, M16, M20 et M24 étant les tailles les plus couramment stockées. Les longueurs standard sont généralement 1 mètre, 2 mètres et 3 mètres , bien que des longueurs de goujons plus courtes soient disponibles prédécoupées pour des applications spécifiques. Le poids au mètre augmente avec le carré du diamètre ; une barre M24 pèse environ 3,55 kg par mètre, tandis qu'une barre M12 pèse environ 0,89 kg par mètre. Pour les barres de grand diamètre, le poids devient un facteur de manipulation qui peut nécessiter un levage mécanique lors de l'installation.

Lors de l'achat d'une barre filetée noire, les spécifications doivent clairement indiquer le diamètre, le pas (grossier sauf si fin est spécifié), la qualité, la finition, la norme de filetage et la longueur. Une légende complète lit, par exemple : "M20 x 2,5, grade 8,8, oxyde noir, filetage ISO 68-1, tolérance 6 g, longueur 2 mètres." Des spécifications ambiguës invitent à la substitution d'un produit de qualité inférieure ou de finition différente. Des fournisseurs réputés fournissent des certificats d'essai de matériaux (MTC) qui retracent l'indice thermique de l'acier, sa composition chimique et les résultats de ses tests mécaniques. Pour les applications structurelles régies par un code du bâtiment, ces certificats doivent être conservés avec la documentation du projet pour démontrer la conformité.
