Boulon à tête hexagonale : normes, matériaux, qualités et application industrielle

Prenez un boulon à tête hexagonale et vous tenez la fixation industrielle la plus déployée au monde. Cadres en acier, blocs moteurs, coques de navires, tabliers de ponts : le même profil à six côtés apparaît partout, serré avec la même classe d'outils, chargé de charges qui détruiraient des connexions moindres. Cette omniprésence n’est pas fortuite. C'est le résultat d'une géométrie qui intègre un véritable avantage mécanique dans une forme compacte et standardisée. Mais l'omniprésence engendre également la complaisance : les ingénieurs et les acheteurs qui considèrent tous les boulons à tête hexagonale comme interchangeables se retrouvent régulièrement avec des fixations de mauvaise qualité dans les joints critiques, des défaillances dues à la corrosion dans les assemblages extérieurs et des discordances dimensionnelles qui ralentissent l'installation. Ce guide examine les cinq dimensions qui déterminent réellement la performance d'un boulon à tête hexagonale (système standard, matériau, qualité, traitement de surface et ajustement à l'application) afin que vous puissiez choisir en toute confiance plutôt qu'avec habitude.

Qu'est-ce qui différencie un boulon à tête hexagonale des autres fixations

La tête hexagonale offre six surfaces d'appui plates pour une clé ou une douille. Cette géométrie permet d'appliquer un couple élevé sans que l'outil ne glisse, et ce, en utilisant des outils que chaque atelier, équipe de terrain et chaîne de montage possède déjà. Une clé Allen nécessite une douille encastrée ; un embout Torx nécessite un profil en étoile correspondant. Une tête hexagonale fonctionne avec des clés à fourche, des clés polygonales, des douilles à cliquet et des tournevis à percussion – l'inventaire d'outils est effectivement universel.

Il y a une distinction qui mérite d'être préservée entre un boulon hexagonal et un hex cap screw . Les deux portent une tête à six côtés et une tige filetée extérieurement, mais les vis à tête hexagonale sont fabriquées selon des tolérances dimensionnelles plus strictes et comprennent une face de rondelle sous la tête. Dans la pratique, les boulons hexagonaux sont le choix dominant pour les assemblages structurels et de construction où un écrou fournit le filetage correspondant ; Les vis à tête hexagonale sont préférées dans les applications de machines de précision où la fixation se visse directement dans un alésage taraudé. Lorsqu'une fiche technique indique « boulon à tête hexagonale », elle fait presque toujours référence à une catégorie plus large, mais la confirmation de la classe de tolérance avant de commander évite les problèmes d'ajustement en aval.

One further distinction: boulons hexagonaux externes pour applications industrielles sont entraînés depuis l'extérieur de la tête, contrairement aux vis à tête creuse où l'entraînement est interne. Cela est important dans tout assemblage où l'espace d'accès est limité mais où l'engagement des outils depuis le côté est possible – les structures en acier et les faux-châssis automobiles en sont les exemples les plus clairs.

Systèmes standards : comparaison DIN, ISO et ASME

Trois familles de normes régissent la grande majorité des boulons à tête hexagonale dans les chaînes d'approvisionnement mondiales. Choisir entre eux n'est pas une décision esthétique : cela affecte la taille de la clé, le pas du filetage, la classe de tolérance et l'interchangeabilité transfrontalière.

Les systèmes DIN et ISO se chevauchent considérablement en termes de géométrie, mais ils ne sont pas identiques. Un exemple pratique : un boulon M10 selon DIN 933 est conçu pour une clé de 17 mm, tandis que la même taille nominale selon ISO 4017 utilise une clé de 16 mm. Cette différence d'un millimètre n'est pas pertinente dans un atelier doté d'un jeu de clés complet, mais elle peut entraîner des retards d'installation sur un grand chantier où l'inventaire des outils est standardisé. Pour les achats internationaux, la spécification ISO est la méthode par défaut la plus sûre, car elle signale clairement les attentes en matière d'interopérabilité aux fournisseurs de n'importe quel pays.

Le système ASME utilise des diamètres nominaux basés sur les pouces et des profils de filetage unifiés nationaux grossiers (UNC) ou fins (UNF). Dans la construction nord-américaine et en particulier dans le boulonnage de brides pétrolières et gazières – où les qualités de matériaux ASTM recoupent les normes dimensionnelles ASME – ce système reste la valeur par défaut. Les acheteurs qui s'approvisionnent en Chine pour des projets nord-américains doivent explicitement mentionner ASME B18.2.1 sur leurs bons de commande, car les fabricants chinois utilisent par défaut le système métrique DIN/ISO, sauf indication contraire.

Sélection des matériaux et des qualités de résistance

Le matériau et la qualité sont des décisions distinctes qui se complètent. Le matériau détermine la résistance à la corrosion de base et la composition élémentaire ; la nuance (et le traitement thermique associé) détermine le plafond de performances mécaniques. Choisir la mauvaise combinaison dans un sens ou dans l'autre (sur-spécifier ajoute des coûts inutiles, sous-spécifier crée un risque d'échec) est l'une des erreurs d'approvisionnement les plus courantes dans le domaine de la fixation industrielle.

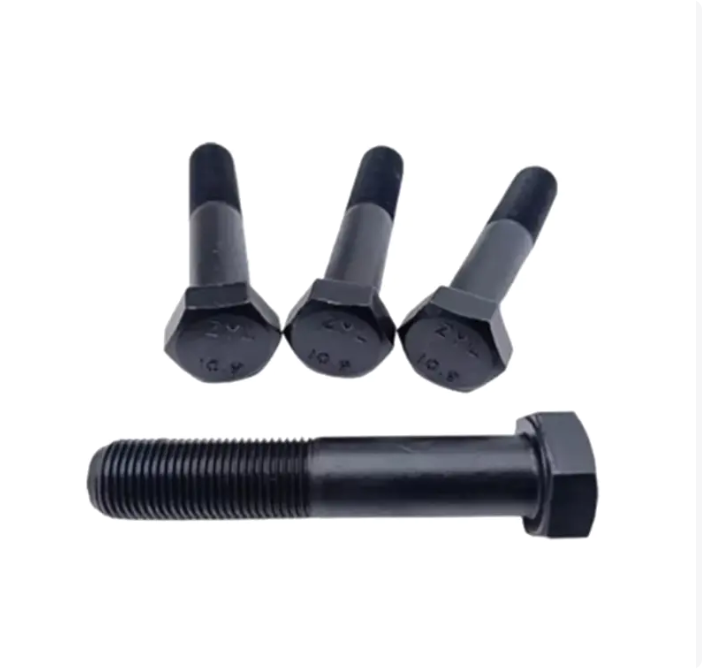

Grade 8.8 carbon steel couvre la majorité des cas d’utilisation industrielle. Il offre une résistance à la traction de 800 MPa avec une ductilité adéquate, est simple à obtenir à l'échelle mondiale et comporte un coût prévisible. Le grade 10.9 entre en scène là où une précharge plus élevée est requise dans un joint compact – les composants de suspension automobile et les couvercles de boîte de vitesses en sont des exemples typiques. Le grade 12,9 est réservé aux applications véritablement critiques et à fortes contraintes ; sa ductilité inférieure par rapport à 8,8 signifie qu'il est plus sensible à un couple d'installation incorrect, il nécessite donc des contrôles d'assemblage plus stricts.

Les qualités inoxydables échangent la résistance à la traction contre la résistance à la corrosion. L'A4-80 (acier inoxydable 316) atteint 800 MPa – équivalent à l'acier au carbone 8,8 – mais maintient cette performance indéfiniment dans des environnements riches en chlorures où un boulon en acier au carbone zingué se corroderait à travers son revêtement en quelques mois. Dans la construction marine et côtière, le calcul des coûts à long terme privilégie presque toujours l’acier inoxydable plutôt que le remplacement répété des fixations en acier au carbone.

Options de traitement de surface et quand les utiliser

Le traitement de surface est la couche de défense environnementale d'un boulon à tête hexagonale. Même la qualité d'acier appropriée se corrodera prématurément si la protection de surface n'est pas adaptée à l'environnement d'exploitation. Le principal compromis se situe entre l’épaisseur du revêtement (qui affecte l’ajustement dimensionnel), les performances contre la corrosion et le coût.

• Zinc électrolytique (zinc brillant / BZP) — le traitement commercial standard pour les applications intérieures ou abritées. Généralement 5 à 12 µm d'épaisseur. Économique et largement disponible, mais offre une protection limitée dans les environnements humides ou extérieurs. Convient aux boulons de qualité 8,8 dans les structures en acier couvertes et les machines générales.
• Galvanisation à chaud (HDG) — du zinc appliqué par immersion, produisant une couche de 45 à 85 µm qui adhère métallurgiquement à l'acier. Fournit une protection extérieure durable pendant des décennies. Le revêtement épais nécessite une tolérance de filetage (généralement classe 6AZ/6H) pour maintenir l'ajustement avec les écrous standard. Largement utilisé dans la construction, les infrastructures et les équipements agricoles.
• Oxyde noir — un revêtement de conversion qui offre une légère résistance à la corrosion et réduit la réflexion de la lumière. Principalement utilisé dans les intérieurs et l'outillage automobile où l'esthétique compte plus que la protection contre la corrosion à long terme. Toujours appliqué avec de l'huile ou de la cire supplémentaire.
• Dacromet / geomet — un revêtement zinc-aluminium à base d'eau appliqué à une épaisseur de 8 à 12 µm, offrant une résistance à la corrosion comparable à la galvanisation à chaud sur une fraction de l'épaisseur. N'affecte pas l'ajustement du filetage, ce qui en fait le traitement de surface préféré pour les boulons de haute qualité (10,9, 12,9) pour lesquels l'impact dimensionnel du HDG est inacceptable. Largement spécifié dans l’énergie automobile et éolienne.

Pour une répartition plus détaillée de la sélection de revêtements par environnement et substrat, le types de traitement de surface des boulons et guide de sélection couvre chaque option dans des conditions d’exploitation spécifiques. Un couple à éviter : la galvanisation à chaud sur les boulons de grade 12,9. Le processus de décapage avant la galvanisation introduit un risque de fragilisation par l’hydrogène dans les aciers à haute résistance – une combinaison qui a provoqué des défaillances documentées sur le terrain dans les connexions porteuses.

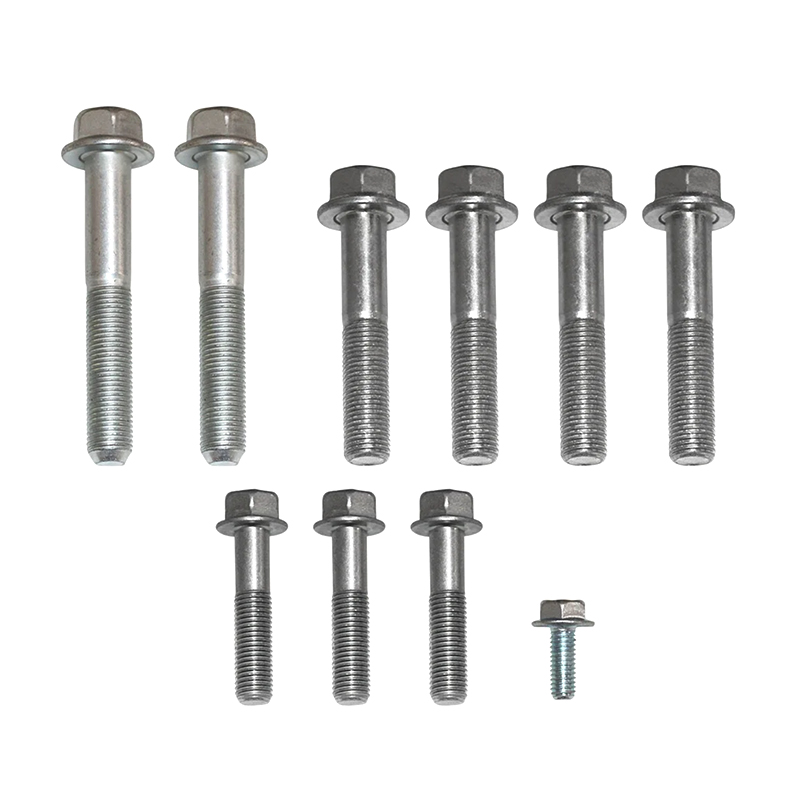

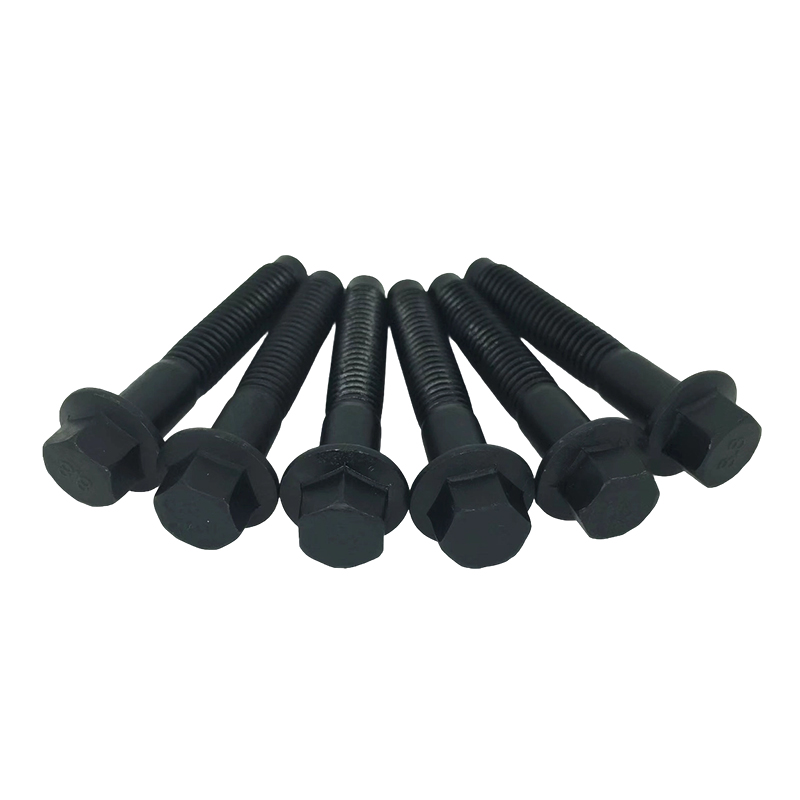

Là où une résistance maximale aux vibrations est nécessaire parallèlement à une protection contre la corrosion, boulons à bride hexagonale pour environnements à fortes vibrations intégrer une bride de répartition de charge directement dans la géométrie de la tête, réduisant ainsi le recours aux rondelles traitées en surface qui peuvent se dégrader avec le temps.

Applications industrielles : construction, automobile, marine et machines

La même géométrie de base des fixations répond à des demandes radicalement différentes selon les secteurs. Comprendre les besoins de chaque secteur évite les erreurs de spécification lorsqu'une équipe d'approvisionnement recherche simultanément plusieurs types de projets.

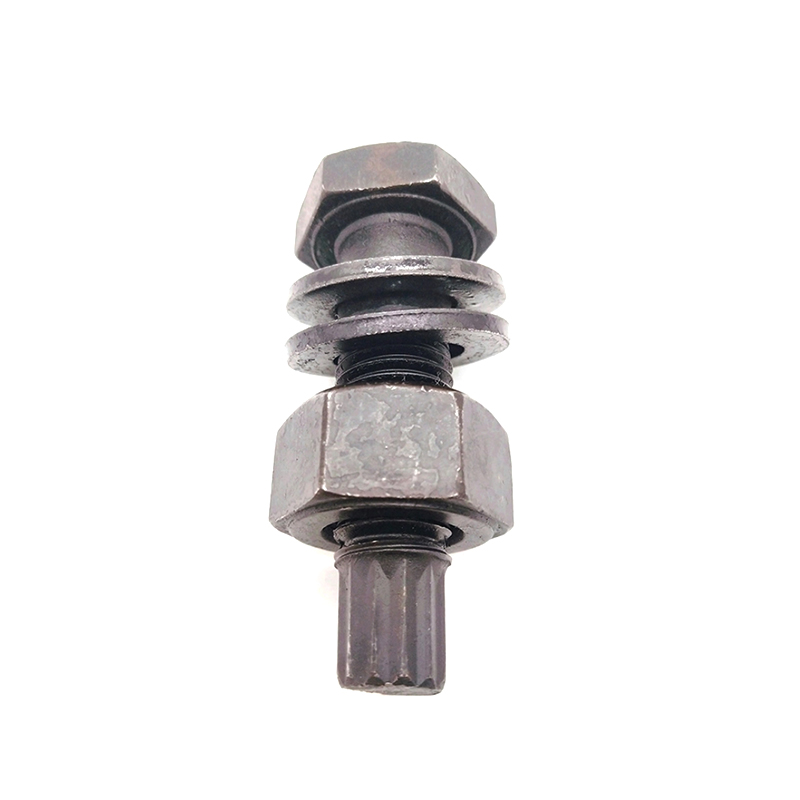

Construction et infrastructures civiles consomme le plus grand volume de boulons à tête hexagonale au monde. Les connexions structurelles en acier dans les bâtiments, les ponts et les tours sont régies par la norme ASTM F3125 (qui englobe les anciennes nuances A325 et A490) en Amérique du Nord, ou par la norme EN 14399 en Europe. Ce ne sont pas des boulons hexagonaux génériques : ils sont fabriqués et testés en tant que fixations structurelles avec des exigences de charge d'épreuve documentées et de rondelles durcies. Le secteur de la construction utilise également de grandes quantités de boulons hexagonaux de qualité standard 8,8 pour les connexions secondaires, le coffrage et le montage d'équipements lorsque les spécifications des boulons structurels ne sont pas requises.

Automotive assembly spécifie les boulons à tête hexagonale au niveau des composants : les supports de moteur, les faux-châssis de suspension, les carters de transmission et les supports d'étrier de frein portent tous des spécifications de couple précises qui supposent une qualité de boulon et un traitement de surface connus. Le grade 10.9 est le choix dominant pour les joints du groupe motopropulseur et du châssis. Le revêtement Dacromet est largement préféré car il maintient la précision dimensionnelle, résiste aux cycles thermiques des environnements sous le capot et évite le risque de fragilisation par l'hydrogène associé à la galvanoplastie sur l'acier à haute résistance.

Applications marines et offshore imposent les exigences de corrosion les plus agressives. Le brouillard salin, l'humidité constante et l'encrassement biologique attaquent l'acier au carbone qui se termine rapidement. L'acier inoxydable A4-80 (qualité 316) est la spécification standard pour la quincaillerie de pont exposée, les brides de tuyaux et les raccords de coque. Pour les applications sous-marines ou celles impliquant un contact métallique différent, des alliages inoxydables duplex ou exotiques peuvent être nécessaires — mais pour la majorité des travaux marins au-dessus de la ligne de flottaison, les boulons à tête hexagonale A4-80 avec finition passivée offrent la durée de vie nécessaire sans coût excessif.

Machines industrielles couvre le plus large éventail d’exigences. Les cadres de fabrication générale et d'équipement utilisent le grade 8.8 avec zingage. Les ensembles à cycles élevés ou à vibrations élevées (compresseurs, ventilateurs, corps de pompe) bénéficient de variantes à brides ou de paires d'écrous à couple dominant pour résister à l'auto-desserrage. Les équipements de précision peuvent nécessiter une qualité 12.9 pour obtenir la force de serrage nécessaire dans un joint avec une longueur d'engagement des boulons limitée.

Facteurs clés pour l’approvisionnement et la vérification de la qualité

Un boulon à tête hexagonale est aussi fiable que le processus qui l'a produit. Un approvisionnement axé sur les prix qui ignore la documentation crée des lacunes en matière de traçabilité – et dans les secteurs où les défaillances des fixations engagent une responsabilité, les lacunes dans la trace écrite sont aussi problématiques que les lacunes dans le métal lui-même.

Trois documents doivent accompagner toute commande de fixations industrielles : un rapport d'essai de matériaux (MTR) confirmer la composition chimique et les résultats des tests mécaniques pour le lot de production ; un rapport d'inspection dimensionnelle vérifier la géométrie de la tête, la forme du filetage et les tolérances de longueur ; and a manufacturer's Certificat ISO 9001:2015 confirmant que le système de gestion de la qualité qui a produit le boulon est audité et à jour. Les fournisseurs qui ne peuvent pas fournir les trois sur demande ne devraient pas faire partie de la chaîne d'approvisionnement pour les applications critiques.

Les marquages ​​de tête permettent un contrôle visuel rapide. Sur les boulons métriques, la qualité (8,8, 10,9, 12,9) est estampée sur le dessus de la tête, ainsi qu'une marque d'identification du fabricant. Sur les boulons impériaux, les qualités SAE sont indiquées par des lignes radiales : le grade 5 affiche trois lignes, le grade 8 en affiche six. L'absence de marquage sur un boulon vendu en grade 8 ou 10.9 est un défaut disqualifiant : cela signifie que soit le boulon n'a pas été fabriqué selon le grade, soit que le processus de marquage a échoué au contrôle de qualité.

Spécification classe de fil sur les bons de commande est un détail qui différencie les acheteurs expérimentés des novices. Les filetages métriques ISO sont par défaut des classes de tolérance 6g (externe) et 6H (interne) pour une utilisation générale. Des classes plus strictes (4g/4H ou 5g/5H) sont disponibles pour des ajustements de précision mais augmentent les coûts et prolongent les délais de livraison. Des classes plus lâches (8g) sont parfois utilisées dans les boulons galvanisés à chaud pour s'adapter à l'épaisseur du revêtement, mais doivent être associées à l'écrou surdimensionné correspondant pour garantir un engagement correct.

Enfin, les décisions de jumelage sont importantes. Le guide d'appairage écrous et rondelles couvre le principe selon lequel les rondelles, les rondelles de blocage et les écrous doivent correspondre à la qualité et à la finition du boulon qu'ils accompagnent. L'installation d'un boulon de grade 8 avec un écrou de grade 2 crée un point faible au niveau du filetage de l'écrou ; le mélange de boulons zingués avec des écrous non revêtus accélère la corrosion galvanique à l'interface du joint. L'ensemble de fixation fonctionne comme un système : chaque composant de ce système mérite la même discipline de spécification appliquée au boulon lui-même.
