Boulons de culasse : analyse de la force de serrage, du couple et des défaillances

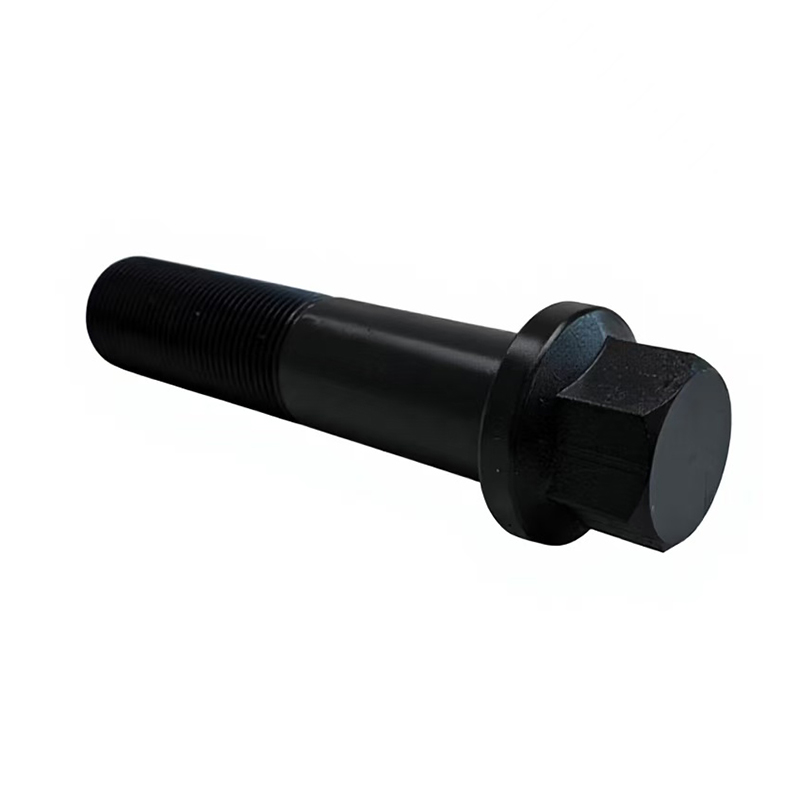

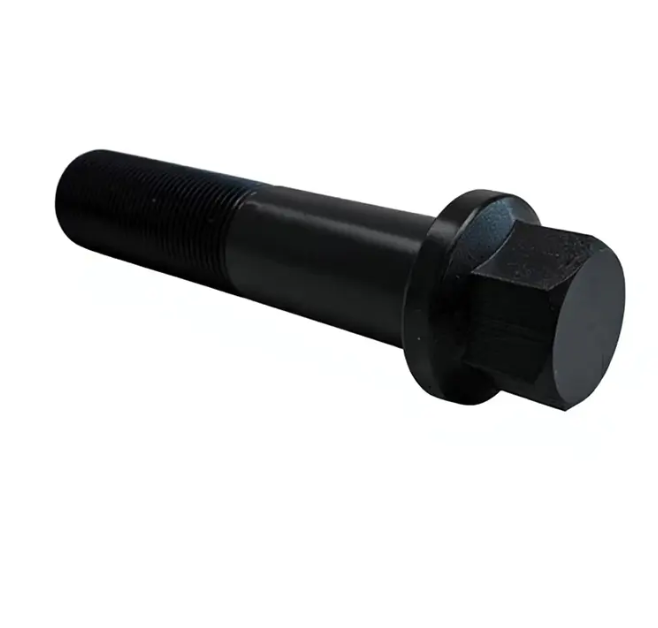

La fonction première d’un boulon de culasse n’est pas simplement de serrer la culasse sur le bloc. Il s'agit de maintenir une force de serrage précise et uniforme sur toute la surface d'étanchéité du joint de culasse dans des conditions de cycles thermiques extrêmes, de pics de pression dans les cylindres et de différentiels de dilatation des matériaux. Lorsqu'il est correctement serré, le boulon s'étire élastiquement dans un état de tension technique, se comportant comme un ressort haute résistance qui stocke plus de 8 000 à 12 000 livres de force de serrage par attache . Cette énergie stockée comprime suffisamment le joint de culasse pour sceller les pressions de combustion qui peuvent dépasser 1 500 psi dans un moteur à induction forcée, tout en scellant simultanément les galeries d'huile à haute pression et les passages de liquide de refroidissement qui s'étendent entre la culasse et le bloc. Un boulon qui a cédé, s'est fatigué ou a été installé avec une précharge inadéquate ne peut pas maintenir cette étanchéité lorsque la culasse et le bloc se dilatent à des vitesses différentes pendant le réchauffement. Comprendre qu'un boulon à tête est un dispositif de serrage dynamique à ressort (et non une goupille filetée statique) est la base de toute procédure d'installation et de diagnostic correcte.

Couple/rendement par rapport aux fixations standard : une distinction fondamentale

Les boulons de culasse se répartissent en deux catégories mutuellement exclusives, et le fait de traiter l’un comme l’autre provoque une panne moteur immédiate. Les boulons standard sont serrés dans leur plage élastique, ce qui signifie qu'ils reprennent leur longueur d'origine une fois desserrés et peuvent, dans de nombreux cas, être réutilisés s'ils répondent aux critères d'inspection dimensionnelle. Les boulons de couple-élasticité sont serrés au-delà de leur limite élastique dans la zone de déformation plastique , où le matériau s'étire en permanence et ne revient pas à sa longueur d'origine. L'approche TTY fournit une force de serrage plus constante car la courbe de charge du boulon s'aplatit dans la région plastique : de petites variations de l'angle de rotation produisent une variation minimale de la charge de serrage, ce qui rend le processus plus reproductible sur une chaîne d'assemblage. Le compromis irréversible est qu'un boulon TTY a été étiré au-delà de sa limite d'élasticité et ne doit jamais être réutilisé . Une deuxième séquence de couple sur un boulon cédé le poussera davantage dans la déformation plastique jusqu'à ce qu'il se casse, se cassant souvent lors du couple final ou, pire, quelques jours après la remise en service du moteur.

Identification des boulons TTY par spécification

Le manuel d'entretien d'un fabricant fournit la classification définitive, mais les indicateurs physiques incluent une spécification de couple qui répertorie une valeur de couple initiale suivie d'un étape finale basée sur l'angle telle que 90 degrés ou 180 degrés . Cette spécification d'angle, plutôt qu'un nombre de couple final, est la marque de la procédure TTY car le boulon subit une rotation mesurée dans sa région plastique. Les boulons réutilisables standard sont spécifiés avec une valeur de couple finale en Newton-mètres ou en pieds-livres, sans pas d'angle, ou avec un pas d'angle qui reste dans la plage élastique et est explicitement noté comme réutilisable dans la documentation de service.

La séquence de couple et la géométrie du serrage uniforme

La séquence de serrage inscrite dans chaque culasse n'est pas une suggestion, c'est une carte de répartition des contraintes. Les culasses ne sont pas infiniment rigides ; ils fléchissent de quelques micropouces sous la tension des boulons. Si les boulons sont serrés d'une extrémité à l'autre, la tête se déforme en une légère forme de coin, concentrant la force de serrage au dernier coin serré et laissant l'extrémité de départ sous-comprimée. Le motif en spirale partant du centre et s'étendant vers l'extérieur par étapes de couple incrémentielles tire progressivement la tête vers le bas uniformément, permettant au joint de se comprimer uniformément et à la tête de s'installer parallèlement au pont du bloc. Une procédure typique implique trois à cinq passes de couple progressives : une passe initiale à faible couple pour mettre en place toutes les fixations, des passes intermédiaires à des valeurs de couple croissantes et un balayage d'angle final pour les fixations TTY. Sauter une passe ou des étapes de consolidation place le joint sous une compression inégale pendant la phase critique d'écrasement initial, et l'incohérence du joint qui en résulte peut ne pas se révéler jusqu'à ce que le moteur atteigne la température de fonctionnement et que l'anneau d'incendie inégalement chargé cède.

État du filetage et tromperie de la clé dynamométrique

Une clé dynamométrique mesure la friction et non la force de serrage. Du couple appliqué à un boulon à tête, environ 50 % surmontent le frottement sous la tête du boulon, 40 % surmontent le frottement du filetage et seulement 10 à 15 % génèrent réellement la précharge de serrage. . Si les filetages du bloc sont corrodés, sales ou endommagés, la clé dynamométrique s'enclenche à la valeur spécifiée tandis que l'étirement réel du boulon (et donc la force de serrage) est considérablement réduit. Un boulon serré selon les spécifications sur des filetages sales peut fournir moins de la moitié de la force de serrage conçue, tandis que le même couple sur des filetages lubrifiés avec un composé non approuvé peut étirer excessivement le boulon au-delà de sa limite d'élasticité. C'est pourquoi chaque spécification du fabricant inclut une exigence relative à l'état du filetage : nettoyez, chassez les filetages avec un taraud de fond si nécessaire et utilisez uniquement le lubrifiant spécifié, qu'il s'agisse d'huile moteur propre, d'un lubrifiant d'assemblage spécifique ou de filetages secs. Le type de lubrifiant modifie le coefficient de friction et la spécification de couple a été développée pour ce coefficient spécifique. La substitution d'un lubrifiant d'assemblage au bisulfure de molybdène sur les filetages spécifiés pour l'huile moteur peut réduire la friction de manière si spectaculaire que le boulon cède avant que le couple cible ne soit atteint.

Modes de défaillance courants et leurs causes profondes

Les défaillances des boulons de culasse sont rarement spontanées : elles suivent des schémas prévisibles avec des causes identifiables. Comprendre ces modèles permet à un technicien de diagnostiquer la panne plutôt que de simplement remplacer le boulon et d'espérer que le problème ne se reproduise pas.

Fracture du rétrécissement sous la tête du boulon

Un boulon qui se casse à la jonction de la tige et de la bride de tête a été trop serré, soit en raison de la réutilisation d'un boulon TTY, d'une application incorrecte des spécifications de couple ou d'une inadéquation de lubrification du filetage. La surface de fracture montre généralement un rupture ductile classique en coupelle et cône avec réduction de striction visible sur le diamètre de la tige. La solution est procédurale : nouveaux boulons, spécification de couple vérifiée et préparation correcte du filetage.

Rupture par fatigue à mi-tige

Un boulon qui se fracture au niveau de la section filetée ou au milieu de la tige avec une surface de rupture plate et marquée par une plage s'est rompu à cause d'une fatigue cyclique. Cela indique que le boulon n'atteignait pas une précharge suffisante pour maintenir le joint fermé sous la pression du cylindre. Chaque cycle de combustion écartait légèrement la tête du bloc, chargeant cycliquement le boulon jusqu'à ce qu'il se fissure. La cause profonde est sous-couple chronique, souvent dû à des filetages sales, à une clé dynamométrique défaillante ou à un boulon TTY étiré réutilisé .

Fragilisation par l'hydrogène

Les fixations à haute résistance supérieures à environ 36 HRC sont sensibles à la fragilisation par l'hydrogène, où l'hydrogène atomique se diffuse dans la structure du grain de l'acier et provoque une fracture intergranulaire fragile. L'échec se produit souvent heures ou jours après l'installation, avec le boulon claquant au repos . La source est généralement une exposition à des produits chimiques acides lors de la fabrication ou du nettoyage, ou des sous-produits de combustion corrosifs résultant d'une brèche du joint de culasse. La surface de fracture apparaît granuleuse et intergranulaire sous grossissement, sans la déformation ductile d'une rupture de surcharge.

Préparation de l'alésage et risque caché de blocage des fluides

Les trous de boulons de tête dans le bloc sont des alésages borgnes qui peuvent retenir l'huile, le liquide de refroidissement ou le solvant de nettoyage. Lorsqu'un boulon est vissé dans un trou borgne rempli de liquide, le liquide reste emprisonné sous le boulon et ne peut pas se comprimer. À mesure que le boulon avance, la pression hydraulique augmente dans le volume emprisonné. Cette pression peut exercer suffisamment de force pour fissurer le bloc en fonte ou en aluminium à la base de l'alésage , une panne catastrophique et souvent irréparable. La prévention est absolue : chaque trou de boulon borgne doit être soigneusement nettoyé avec de l'air comprimé et un solvant approprié, puis inspecté avec un endoscope ou une sonde avant l'installation du boulon. Le chasse-fil avec un taraudage suivi d'un rinçage au solvant et d'un séchage à l'air est la procédure minimale. Même quelques gouttes d'huile résiduelle peuvent fissurer un bloc lorsqu'un boulon est enfoncé jusqu'au couple final. Cette étape n'est pas facultative et constitue l'une des causes les plus courantes de dommages au bloc lors du remplacement du joint de culasse.

Sélection des matériaux et problème du taux d'expansion

Les moteurs modernes associent des culasses en aluminium à des blocs en fonte ou en aluminium, créant ainsi un décalage de matériaux que les boulons de culasse doivent prendre en compte. L'aluminium se dilate à environ deux fois le taux de la fonte : environ 23 x 10⁻⁶ par degré Celsius contre 11 x 10⁻⁶ . Lorsqu'une tête en aluminium sur un bloc de fer chauffe de la température ambiante à la température de fonctionnement, la tête grandit plus que le bloc, augmentant ainsi la charge de serrage sur les boulons. Les boulons doivent être conçus avec une plage d'étirement élastique suffisante pour absorber cette dilatation différentielle sans céder. Dans les moteurs équipés de blocs et de culasses en aluminium, les taux d'expansion sont adaptés, mais le module plus faible de l'aluminium signifie que les alésages filetés sont plus susceptibles au grippage et à l'arrachement du filetage. De nombreux moteurs à bloc d'aluminium spécifient spécifiquement des boulons couple-élasticité, car la charge de serrage constante de l'installation TTY offre une marge de sécurité contre la résistance inférieure du filetage du matériau de base en aluminium.

Goujons de tête de rechange et mise à niveau de la force de serrage

Pour les applications hautes performances où les pressions des cylindres dépassent l'enveloppe de conception d'origine, les goujons à tête remplacent les boulons à tête comme solution de serrage. Un goujon est vissé dans le bloc à la main et fixé avec un écrou sur le dessus, éliminant ainsi les contraintes combinées de torsion et de traction qu'un boulon subit lors du serrage. Un boulon doit simultanément se tordre et s'étirer lorsqu'il est serré ; un goujon est chargé purement en tension lorsque l'écrou est serré, produisant une charge de serrage plus constante et réduisant le risque de grippage du filetage dans le bloc . Les goujons haute performance sont fabriqués à partir de matériaux tels que l'acier à outils H11 ou le chromoly 8740 personnalisé avec des résistances à la traction supérieures à 190 000 psi, nettement supérieures aux qualités de boulons OEM. La procédure d'installation des goujons diffère de celle des boulons : le goujon est installé avec un couple minimal dans des filetages propres, souvent avec un composé frein-filet sur le côté bloc, et l'écrou est serré avec le lubrifiant d'assemblage spécifié par le fabricant sur les filetages et la bride de l'écrou. La spécification de couple pour un assemblage de goujon et d'écrou est différente de celle d'un boulon et doit être tirée des données du fabricant de goujon, et non du manuel du fabricant d'origine.

Évaluation de la réutilisabilité des boulons non TTY

Lorsqu'un fabricant autorise la réutilisation de boulons de culasse standard, les boulons doivent passer une inspection dimensionnelle avant d'être remis en service. Les mesures critiques sont longueur totale par rapport aux spécifications, diamètre de la tige en plusieurs points le long de la section non filetée et état du filetage sous grossissement . Un boulon qui s'est étiré de manière permanente mesurera plus longtemps que les spécifications et le diamètre de sa tige sera réduit dans la région étirée. Toute striction, aussi subtile soit-elle, disqualifie le boulon. Les filetages doivent être inspectés pour déceler tout grippage, piqûre de corrosion et déformation de la crête. Un boulon dont le filetage est endommagé produira des lectures de couple inexactes et une charge de serrage incohérente. Si l'un des boulons d'un jeu échoue à l'inspection, l'ensemble doit être remplacé : le mélange de boulons neufs et usagés sur la même culasse crée une répartition inégale de la force de serrage qui compromet l'étanchéité du joint de culasse.

• Mesurez la longueur totale par rapport aux spécifications d'usine ; tout allongement permanent disqualifie le boulon.
• Mesurez le diamètre de la tige au niveau de la section non filetée ; toute réduction indique une déformation plastique.
• Inspectez les filetages sous grossissement pour déceler des grippages, des piqûres ou un aplatissement de la crête.
• Remplacez l’ensemble si un seul boulon échoue à l’inspection.

L’impératif d’installation d’un moteur froid

Les boulons de culasse doivent être installés sur un moteur complètement froid. Les spécifications de couple et les mesures d'angle dans le manuel d'entretien sont étalonnées pour température ambiante, généralement 20°C à 25°C (68°F à 77°F) . Un moteur, même chaud au toucher, s'est dilaté et la dilatation thermique modifie les conditions de friction et les relations dimensionnelles supposées par la spécification. Un boulon serré sur un moteur chaud sera sous-serré lorsque le moteur reviendra à température ambiante. Le déficit de charge de serrage qui en résulte peut ne pas provoquer une défaillance immédiate, mais il réduit la marge contre l'éclatement du joint de culasse, en particulier dans des conditions de charge élevée. Le moteur doit reposer toute la nuit ou pendant au moins plusieurs heures jusqu'à ce que tous les composants soient à température ambiante stable avant que la séquence de couple finale ne soit effectuée.
