I. Symboles de fil conducteur
①NPT (National Pipe Thread): Un fil de tuyau conique américain standard avec un angle de filetage de 60 °, couramment utilisé pour les applications à usage général.
②PT (Thread de tuyau conique standard britannique): un filetage conique à angle de filetage de 55 ° largement utilisé pour le scellement. Les fils de tuyaux britanniques sont des fils fins pour maintenir la force, car les fils grossiers plus profonds affaiblissent le diamètre extérieur du tuyau.
③PF (Thread de tuyau parallèle): un type de filetage droit utilisé dans les connexions du tuyau.
④G (Thread Whitworth Pipe): un fil de tuyau d'étanchéité non fidèle à 55 ° dans la famille Whitworth. "G" représente des filetages de tuyaux cylindriques, où les variations de 55 ° et 60 ° sont basées sur des applications fonctionnelles spécifiques.
⑤ZG (fil de tuyau conique): un type de fil conique couramment trouvé dans les raccords de tuyaux d'eau, auparavant indiqué comme RC dans les normes nationales chinoises plus anciennes.
⑥Metric vs Inch Threads: La différence de clé est la représentation - les fils métriques utilisent la hauteur (distance entre les fils), tandis que les fils américains et britanniques sont définis par des fils par pouce (TPI). Les fils métriques ont un profil équilatéral de 60 °, des fils britanniques un profil isocèle de 55 ° et des fils américains un profil de 60 °. Les fils métriques sont mesurés en millimètres, tandis que les fils britanniques et américains suivent les unités impériales.
⑦Les fils de tuyau: principalement utilisés dans les connexions du pipeline, assurant un ajustement serré entre les fils internes et externes. Disponible sous forme droite et effilée, le diamètre nominal fait référence à la taille du pipeline, le diamètre majeur du fil réel dépassant cette taille nominale.
⑧ diamètres nominaux (par exemple, 1/4, 1/2, 1/8 pouce): Ces valeurs indiquent la taille du fil dans le système standard britannique, mesuré en pouces.
Ii Normes de fil dans différents pays
Standard de thread de pouces unifié largement adopté dans les pays à base de pouces, ce système de thread comprend trois séries: thread grossier (UNC), fil fin (UNF) et fil supplémentaire (UNFF), avec une série de pas constante supplémentaire (UN).
Méthode de marquage: Diamètre du thread - Threads par pouce - Code série - Grade de précision.
Exemples:
Fil grossier: 3/8–16UNC–2A
Fine Thread: 3/8–24Unf - 2A
Extra Fine Thread: 3/8–32Unff - 2A
Pitch constant: 3/8-20UN - 2A
Le premier nombre (par exemple, 3/8) représente le diamètre majeur du fil en pouces, qui se convertit en métrique en multipliant par 25,4 (par exemple, 3/8 × 25,4 = 9,525 mm).
Le deuxième nombre représente le nombre de fils par pouce.
Les codes de la série (UNC, UNF, UNFF, UN) définissent les types de threads.
Les deux derniers caractères (par exemple, 2A) indiquent la note de précision du fil.
Conversion de filetages de tuyaux parallèles à 55 ° provenant de la série basée sur les pouces, ces fils sont largement utilisés dans le monde entier pour transporter des liquides, des gaz et des connexions de câblage électrique. Cependant, différents pays utilisent différentes désignations, qui devraient être converties en fonction des tables de comparaison internationales.
Conversion de filetages de tuyaux effilés à 55 ° Ces filetages ont un angle de filetage de 55 ° avec un rapport conique 1:16. Ils sont largement utilisés à l'échelle mondiale, mais chaque pays a des désignations différentes, qui peuvent être référencées dans le tableau de conversion correspondant.
Conversion de filetages de tuyaux effilés à 60 ° présentant un angle de filetage de 60 ° et un rapport conique 1:16, ces filetages de tuyaux sont utilisés dans l'industrie chinoise des machines-outils, ainsi qu'aux États-Unis et à l'ancienne Union soviétique. La Chine les désignait à l'origine comme «K», a ensuite changé en «z» et est désormais conforme à la norme «NPT». Les tableaux de référence fournissent des équivalents de désignation transnationale.
Conversion de filetages trapézoïdaux à 55 ° Ces fils ont un profil de 30 ° et sont unifiés à l'international. Leur désignation reste cohérente dans différents pays.
Ii Normes de fil dans différents pays
1. Standard de filetage unifié du pouce
Largement adopté dans les pays à base de pouces, ce système de thread comprend trois séries: Thread grossier (UNC), Fine Thread (UNF) et Extra Fine Thread (UNFF), avec une série de pas constante supplémentaire (UN).
Méthode de marquage: Diamètre du thread - Threads par pouce - Code série - Grade de précision.
Exemples:
Fil grossier: 3/8–16UNC–2A
Fine Thread: 3/8–24Unf - 2A
Extra Fine Thread: 3/8–32Unff - 2A
Pitch constant: 3/8-20UN - 2A
Le premier nombre (par exemple, 3/8) représente le diamètre majeur du fil en pouces, qui se convertit en métrique en multipliant par 25,4 (par exemple, 3/8 × 25,4 = 9,525 mm).
Le deuxième nombre représente le nombre de fils par pouce.
Les codes de la série (UNC, UNF, UNFF, UN) définissent les types de threads.
Les deux derniers caractères (par exemple, 2A) indiquent la note de précision du fil.
2.Fersion de filetages de tuyaux parallèles à 55 °
Originaires de la série basée sur les pouces, ces fils sont largement utilisés dans le monde entier pour transporter des liquides, des gaz et des connexions de câblage électrique. Cependant, différents pays utilisent différentes désignations, qui devraient être converties en fonction des tables de comparaison internationales.
| Pays | Code |
| Chine | G |
| Japon | G 、 PF |
| Grande-Bretagne | Bsp 、 bspp |
| France | G |
| Allemagne | R （Thread interne） 、 K （Filetage externe） |
| Union soviétique | G 、 tpуб |
| ISO | Rp |
3. Conversion de filetages de tuyaux effilés à 55 °
Ces filetages ont un angle de filetage de 55 ° avec un rapport conique 1:16. Ils sont largement utilisés à l'échelle mondiale, mais chaque pays a des désignations différentes, qui peuvent être référencées dans le tableau de conversion correspondant.
| Pays | Code |
| Chine | Zg 、 r （ Fil externe ） |
| Grande-Bretagne | Bspt 、 r （ Fil externe ） 、 RC （ Fil interne ） |
| France | G （ Fil externe ） 、 R （ Fil externe ） |
| Allemagne | R （ Fil externe ） |
| Japon | Pt 、 r |
| ISO | R （ Fil externe ） 、 RC （ Fil interne ） |
4. Conversion de filetages de tuyaux effilés à 60 °
Doté d'un angle de filetage de 60 ° et d'un ratio conique 1:16, ces threads de tuyaux sont utilisés dans l'industrie chinoise des machines-outils, ainsi que aux États-Unis et à l'ancienne Union soviétique. La Chine les désignait à l'origine comme «K», a ensuite changé en «z» et est désormais conforme à la norme «NPT». Les tableaux de référence fournissent des équivalents de désignation transnationale.
| Pays | Code |
| Chine | Z （Vieux） NPT （Nouveau） |
| USA | NPT |
| Union soviétique | B |
5.Fersion de filetages trapézoïdaux à 55 °
Ces fils ont un profil de 30 ° et sont unifiés à l'international. Leur désignation reste cohérente dans différents pays.
| Pays | Code |
| Chine | T （ Old ） TR （ Nouveau ） |
| ISO | Tr |
| Allemagne | Tr |
| Union soviétique | Tr |

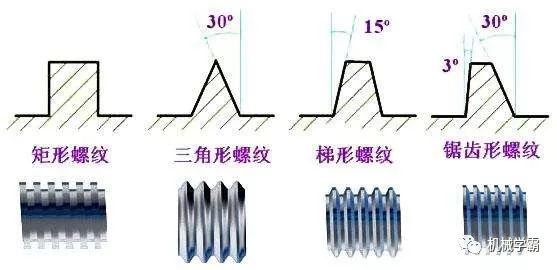

Iii. Classification des threads
Selon l'utilisation des fils, ils peuvent être divisés en:
1. Système de threads métriques internationales
Le fil adopté par notre SNC standard national. Le haut du fil est plat, facile à tourner, et le bas du fil est en forme d'arc pour augmenter la force du fil. L'angle de filetage est de 60 degrés et la spécification est représentée par les threads métriques de M. peuvent être divisés en hauteur grossière et fine. La représentation est telle que M8X1.25. (M: code, 8: diamètre nominal, 1,25: hauteur).
2. Fil standard américain
Le haut et la racine du fil sont tous deux plats et la force est meilleure. L'angle de filetage est également de 60 degrés et la spécification est représentée par le nombre de dents par pouce. Ce type de fil peut être divisé en trois niveaux: hauteur grossier (NC); Fine hauteur (NF); Extra Fine Pitch (NEF). La représentation est telle que 1 / 2-10NC. (1/2: diamètre extérieur; 10: nombre de dents par pouce; code NC).
3. Fil unifié
Développé conjointement par les États-Unis, le Royaume-Uni et le Canada, il est le fil britannique le plus utilisé.
L'angle de filetage est également de 60 degrés et la spécification est exprimée dans le nombre de dents par pouce. Ce type de filetage peut être divisé en filetage grossier (UNC), filetage fin (UNF) et fil supplémentaire (UNEF). La représentation est 1 / 2-10UNC. (1/2: diamètre extérieur; 10: nombre de dents par pouce; code UNC).
4. Fil Sharp V
Le haut et la racine sont tous deux pointés, avec une faible force, et il n'est pas souvent utilisé. L'angle de filetage est de 60 degrés.
5. Fil Whitworth
Le fil adopté par la norme nationale britannique. L'angle de filetage est de 55 degrés et le symbole est "W". Convient pour la fabrication de roulement. La représentation est W1 / 2-10 (1/2: diamètre extérieur; 10: nombre de dents par pouce; code W).
6. Fil de jointure
Il s'agit d'un fil de discussion standard par le Din allemand. Il convient à la connexion des ampoules et des tuyaux en caoutchouc. Le symbole est "RD".
7. Fil de tuyau
Il s'agit d'un fil utilisé pour éviter les fuites et est souvent utilisé pour connecter des raccords de gaz ou de tuyaux liquides. L'angle de filetage est de 55 degrés. Il peut être divisé en threads de tuyaux droits avec le code "P.S., N.P.S." et des filetages de tuyaux obliques avec le code "N.P.T.". Son cône est 1:16, c'est-à-dire 3/4 pouces par pied.
8. Fil carré
Il a une efficacité de transmission élevée, deuxième seulement derrière les fils de balle, mais il ne peut pas être ajusté avec des noix après l'usure, ce qui est son inconvénient. Il est généralement utilisé pour les vis dans les visages et les filetages de grues.

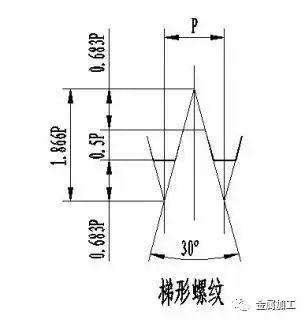

9. Fil trapézoïdal
Il est également appelé thread ACME. L'efficacité de transmission est légèrement inférieure à celle des filetages carrés, mais il peut être ajusté avec des noix après l'usure. L'angle de filetage métrique est de 30 degrés et l'angle de filetage impérial est de 29 degrés. Généralement utilisé pour la vis de plomb des tours. Le symbole est "tr".
10. Fil de contrefort
Également connu sous le nom de thread biseau, il convient uniquement à la transmission à direction unique. Comme les prises à vis, les pressions, etc. Le symbole est "bu".
11. Fil de balle
C'est le fil avec la meilleure efficacité de transmission. Il est difficile à fabriquer et a un coût très élevé. Il est utilisé dans les machines de précision. Comme la vis de plomb des machines-outils CNC.
Indication des boulons britanniques
LH 2N 5/8 × 3 - 13UNC-2A
(1) LH est un fil à gauche (RH est le fil droit, qui peut être omis).
(2) Thread à double filetage 2N.
(3) 5/8 Thread britannique, diamètre extérieur 5/8 ".
(4) 3 Longueur du boulon 3 ".
(5) 13 Fil a 13 dents par pouce.
(6) Pitch grossier standard unifié UNC.
(7) Ajustement du 2e niveau, filetage externe (3: ajustement serré; 2: ajustement moyen; 1: ajustement lâche) A: Fil externe (peut être omis), B: Fil interne.
Fil impérial
La taille d'un filetage impérial est généralement exprimée comme le nombre de fils par pouce de longueur de fil, appelée «filetages par pouce», ce qui est exactement le réciproque du pas. Par exemple, un fil avec 8 fils par pouce a un pas de 1/8 pouce.
